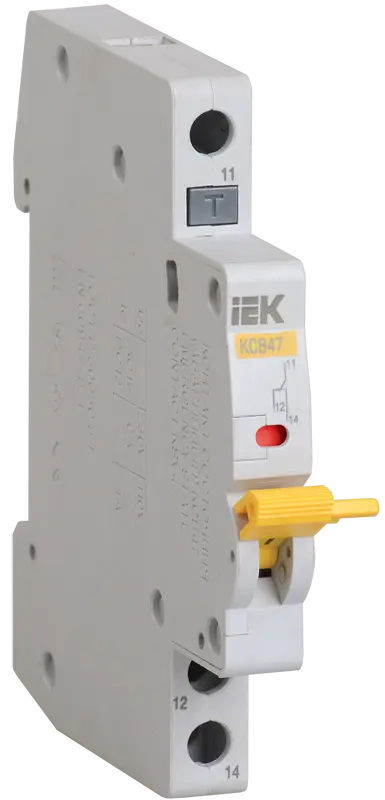

Контакт состояния аварийный КСВ47 для ВА47-29 и ВА47-100 (1SPDT) IEK
Назначение
Контакты состояния КС47 и аварийные контакты КСВ47 предназначены для получения информации о состоянии автоматических выключателей серий ВА47-29 и ВА47-100 в системах автоматизации, диспетчеризации и защиты электроустановок.
Модули применяются для передачи сигналов о положении выключателя и факте аварийного отключения (перегрузка или короткое замыкание) во внешние цепи управления.
Принцип работы
Контакт состояния КС47
- Передает информацию о положении автоматического выключателя: ВКЛ / ВЫКЛ
- Контакты переключаются даже при удерживании рукоятки во взведенном положении
- Используется для индикации и обратной связи в системах АСУ ТП
Контакт состояния (аварийный) КСВ47
- Сигнализирует именно аварийное отключение автоматического выключателя
- Переключение контактов происходит только при срабатывании от сверхтоков
- При первом взведении рукоятки после установки модуль входит в зацепление с механизмом ВА47
- После ручного отключения ВА47 положение контактов не изменяется
- Предусмотрена кнопка принудительного сброса механизма на корпусе модуля
Преимущества
- ✅ Безвинтовое крепление к автоматическим выключателям ВА47-29 и ВА47-100
- ✅ Четкое разделение функций: состояние и аварийное отключение
- ✅ Надежная передача сигналов в цепи автоматики
- ✅ Компактная ширина — всего 0,5 модуля
- ✅ Наличие визуальной индикации срабатывания
Область применения
- Щиты автоматизации и диспетчеризации
- Автоматизированные системы управления (АСУ ТП)
- Инженерные системы зданий
- Промышленные и коммерческие электрощиты
- Локальная и удаленная сигнализация аварий
Рекомендации по монтажу и эксплуатации
- Установка производится совместно с автоматами ВА47-29 и ВА47-100
- Монтаж выполняется на DIN-рейку
- Перед вводом в эксплуатацию проверить корректность коммутации контактов
- Не превышать допустимые параметры напряжения и токов
- Использовать провод сечением не более 2,5 мм²
Технические характеристики
| Параметр | Значение |
|---|---|
| Функциональное назначение | Контакт состояния / аварийный контакт |
| Количество НО контактов | 1 |
| Количество НЗ контактов | 1 |
| Тип контакта | 1SPDT (переключающий) |
| Тип подключения | Винтовое соединение |
| Номинальное напряжение DC | 110 В |
| Номинальное напряжение AC 50 Гц | 230 В |
| Максимальное сечение кабеля | 2,5 мм² |
| Степень защиты | IP20 |
| Тип монтажа | DIN-рейка (DRA) |
| Ширина | 0,5 модуля |
| Индикация срабатывания | Да |
Часто задаваемые вопросы (FAQ)
КС47 передает информацию о положении выключателя (включен или выключен), а КСВ47 сигнализирует только об аварийном отключении — перегрузке или коротком замыкании.
Нет. Контакты КСВ47 переключаются исключительно при аварийном срабатывании автомата.
Да, модуль идеально подходит для передачи сигнала аварии в АСУ ТП, BMS и диспетчерские системы.
Контакт состояния КСВ47 предназначен для работы с автоматами ВА47-29 и ВА47-100 IEK.
