Контакт состояния Schneider Acti9 iOF, 1NO+1NC

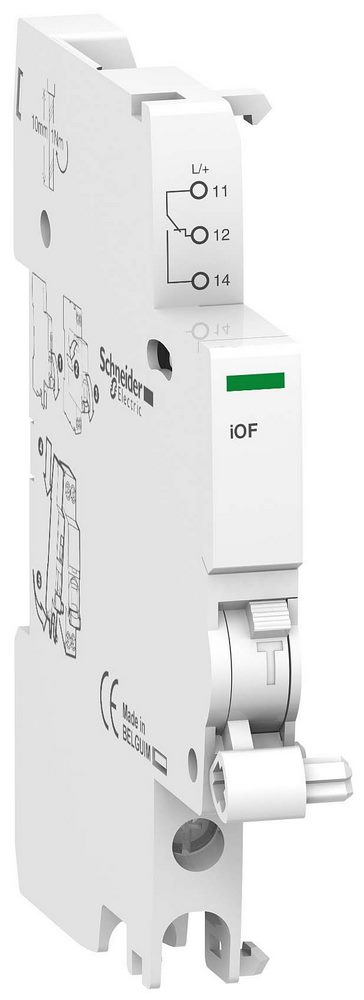

🔌 Контакт состояния iOF ACTI9 1NO+1NC Schneider Electric

📌 Назначение

Контакт состояния iOF Acti9 предназначен для удаленной индикации положения автоматических выключателей и УЗО линейки Acti9.

Он передает сигнал о состоянии (включено/выключено/срабатывание по неисправности) в систему управления, контроллер или в модуль Acti9 Smartlink.

⚙️ Принцип работы

• Устройство снабжено 2 контактами (1НЗ + 1НО), которые замыкаются или размыкаются в зависимости от состояния основного аппарата.

• Передает информацию в SCADA, ПЛК или систему диспетчеризации.

• Обеспечивает удаленную сигнализацию:

  • включения/выключения,

  • срабатывания при коротком замыкании или перегрузке,

  • работы вспомогательных устройств отключения.

✅ Преимущества

• 🔹 Компактность – всего 1 модуль (9 мм).

• 🔹 Надежная передача сигнала при любых условиях эксплуатации.

• 🔹 Простая установка на DIN-рейку (щелчковый монтаж).

• 🔹 Совместимость с гребенчатыми шинами Acti9.

• 🔹 Широкий температурный диапазон от -35 °C до +70 °C.

• 🔹 Соответствие международным стандартам EN/IEC 60947-5-1.

🏭 Область применения

• Автоматизация и диспетчеризация электросетей.

• Промышленные и коммерческие распределительные щиты.

• Жилые здания для мониторинга состояния автоматов и УЗО.

• Системы «умного здания» и BMS.

🔧 Рекомендации по монтажу и эксплуатации

• Устанавливается на DIN-рейку рядом с автоматом или УЗО.

• Подключение кабелей:

  • жесткий провод 1–4 мм²,

  • гибкий провод 0,5–2,5 мм²,

  • длина зачистки – 10 мм.

• Момент затяжки винтовых клемм – 1 Н·м.

• Соблюдать степень защиты: IP20 (на клеммах), IP40 (в корпусе).

• Хранение при температуре от -40 °C до +85 °C.

📊 Технические характеристики

Контакт состояния Schneider iOF Acti9 1NO+1NC – надежное и компактное решение для удаленной сигнализации состояния автоматов и УЗО, применяемое в системах автоматизации, «умных зданий» и распределительных щитах.
