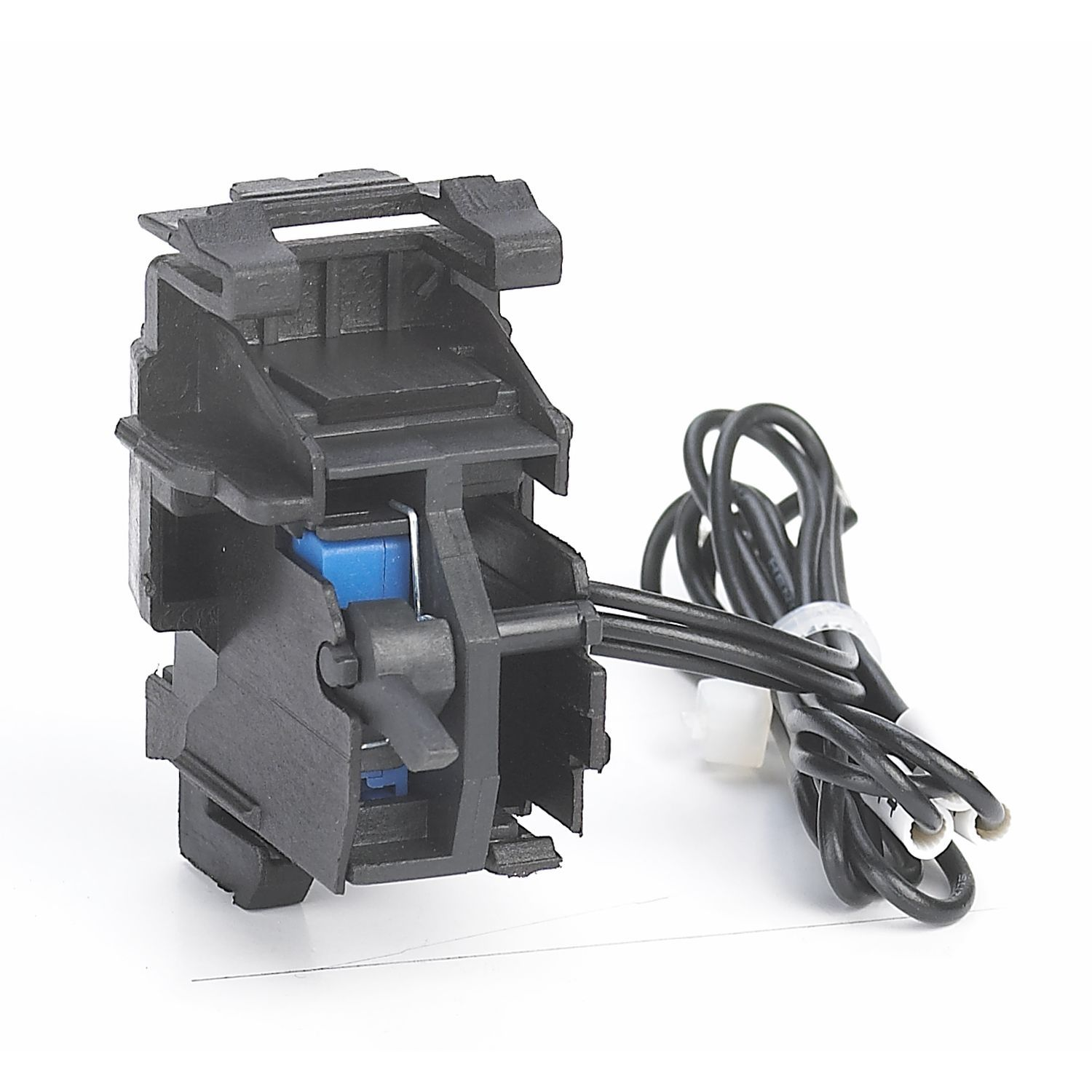

Дополнительный и аварийный контакт AX/AL-M6-L для NXM-1000 левый CHINT

<h2>Дополнительный и аварийный контакт AX/AL-M6-L для NXM-1000 левый CHINT</h2>

<h4>Назначение</h4>

<p>Дополнительный и аварийный контакт AX/AL-M4 L предназначен для контроля и сигнализации состояния автоматических выключателей NXM габарита 400 и 630.</p>

<p>Контакт обеспечивает информирование о положении силовых контактов выключателя — «включено» или «выключено», а также сигнализирует о аварийных отключениях при перегрузке, коротком замыкании или утечке тока.</p>

<hr />
<h3>Принцип работы</h3>

<ul>
<li>
<p>AX — дополнительный контакт:<br />
Повторяет состояние силовых контактов выключателя независимо от причины срабатывания. Если автомат включен или выключен, контакт AX передает соответствующий сигнал.</p>
</li>
<li>
<p>AL — контакт аварийного отключения:<br />
Срабатывает только при аварийных ситуациях: короткое замыкание, перегрузка, утечка тока. При ручном отключении контакты AL не изменяют состояния.</p>
</li>
<li>
<p>Установка: слева от рычага управления под фронтальной крышкой автоматического выключателя.</p>
</li>
</ul>

<hr />
<h3>Преимущества</h3>

<ul>
<li>
<p>Совместимость с NXM 400 и 630 — универсальное решение для разных габаритов.</p>
</li>
<li>
<p>Двойной принцип действия: контроль рабочего состояния и аварийной сигнализации.</p>
</li>
<li>
<p>Надежная работа при номинальном токе и напряжении.</p>
</li>
<li>
<p>Удобная фронтальная установка, без демонтажа всего автомата.</p>
</li>
<li>
<p>Повышает безопасность эксплуатации и автоматизацию систем управления.</p>
</li>
</ul>

<hr />
<h3>🏭 Область применения</h3>

<ul>
<li>
<p>Промышленные и коммерческие электрические сети.</p>
</li>
<li>
<p>Щиты управления и распределительные щиты с автоматическими выключателями NXM.</p>
</li>
<li>
<p>Системы сигнализации и удаленного мониторинга положения выключателей.</p>
</li>
<li>
<p>Объекты с повышенными требованиями к безопасности и контролю электрооборудования.</p>
</li>
</ul>

<hr />
<h3>Рекомендации по монтажу и эксплуатации</h3>

<ol>
<li>
<p>Устанавливать только слева от рычага управления под фронтальной крышкой.</p>
</li>
<li>
<p>Проверять совместимость с габаритами NXM-400 и NXM-630 перед монтажом.</p>
</li>
<li>
<p>Подключение производить согласно электрической схеме щита.</p>
</li>
<li>
<p>Регулярно проверять состояние контактов для надежной сигнализации.</p>
</li>
<li>
<p>Не использовать для прямого коммутационного тока, предназначен для сигнальных цепей.</p>
</li>
</ol>

<hr />
<h2>Технические характеристики</h2>

<table>
<thead>
</thead>
<tbody>
<tr>
<td>Серия</td>
<td>NXM(S) Аксессуары</td>
</tr>
<tr>
<td>Место установки</td>
<td>Слева</td>
</tr>
<tr>
<td>Аксессуар</td>
<td>Да</td>
</tr>
<tr>
<td>Номинальное переменное напряжение, В</td>
<td>24…415</td>
</tr>
<tr>
<td>Рабочий переменный ток, А</td>
<td>2…6</td>
</tr>
<tr>
<td>Рабочее постоянное напряжение, В</td>
<td>24…220</td>
</tr>
<tr>
<td>Тип контакта</td>
<td>Два перекидных (AX и AL)</td>
</tr>
<tr>
<td>Применение</td>
<td>Контроль положения и аварийная сигнализация</td>
</tr>
</tbody>
</table>
