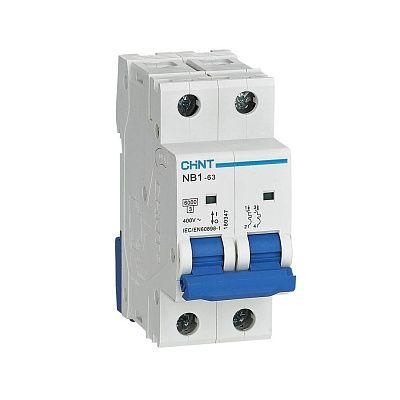

Автоматический выключатель NB1-63 2Р 10А 6кА х-ка C CHINT

Автоматический выключатель NB1-63 широко используется в промышленных электрических сетях переменного тока напряжением 230/400 В частотой 50/60 Гц, гражданском строительстве.

Предназначены для нечастых включений и отключений, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий.

Основные характеристики серии:

• Номинальный ток – от 1 А до 63 А
• Исполнение по числу полюсов – 1P, 1P+N, 2P, 3P, 4P , 3P+N
• Тип характеристики мгновенного срабатывания – B, C и D
• Отключающая способность – 6000 А
• Механическая износостойкость – 20000 циклов В/О
• Электрическая износостойкость – 10000 циклов В/О
• Категория применения – A
• Класс токоограничения – 3
• Степень загрязнения – 2
• Степень защиты – IP20
• Ширина полюса – 18 мм
• Монтаж – на симметричную DIN-рейку 35 мм
• Подключение – кабелем, шины типа PIN и FORK
• Сигнализация – окошко индикации положения главных контактов

• вспомогательный контакт состояния XF9;
• сигнальный контакт аварийного срабатывания XF9J;
• независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.

Технические характеристики

Количество полюсов 2

Степень защиты IP20

Габаритные и установочные размеры (ШхВхГ), мм 36х80х78

Номинальный ток, А 10

Номинальное напряжение изоляции, В 500

Степень загрязнения среды 2

Номинальная отключающая способность, кА 6

Механическая износостойкость, циклов 20000

Тип расцепителя Термомагнитный

Электрическая износостойкость, циклов 4000

Стандарты ГОСТ Р 50345 (МЭК 60898-1), ГОСТ IEC 60947-2

Частота, Гц 50...60

Предел электромагнитного отключения (*In) 5...10

Род тока AC

Характеристика срабатывания (кривая тока) C

Рабочая температура окружающей среды, °C -25...+40

Номинальное импульсное выдерживаемое напряжение, кВ 4

Номинальное напряжение, В 400

Ширина в числах модульных расстояний 2

Количество защищенных полюсов 2

Гарантийный срок для конечного потребителя, месяцев с даты продажи не более 12
