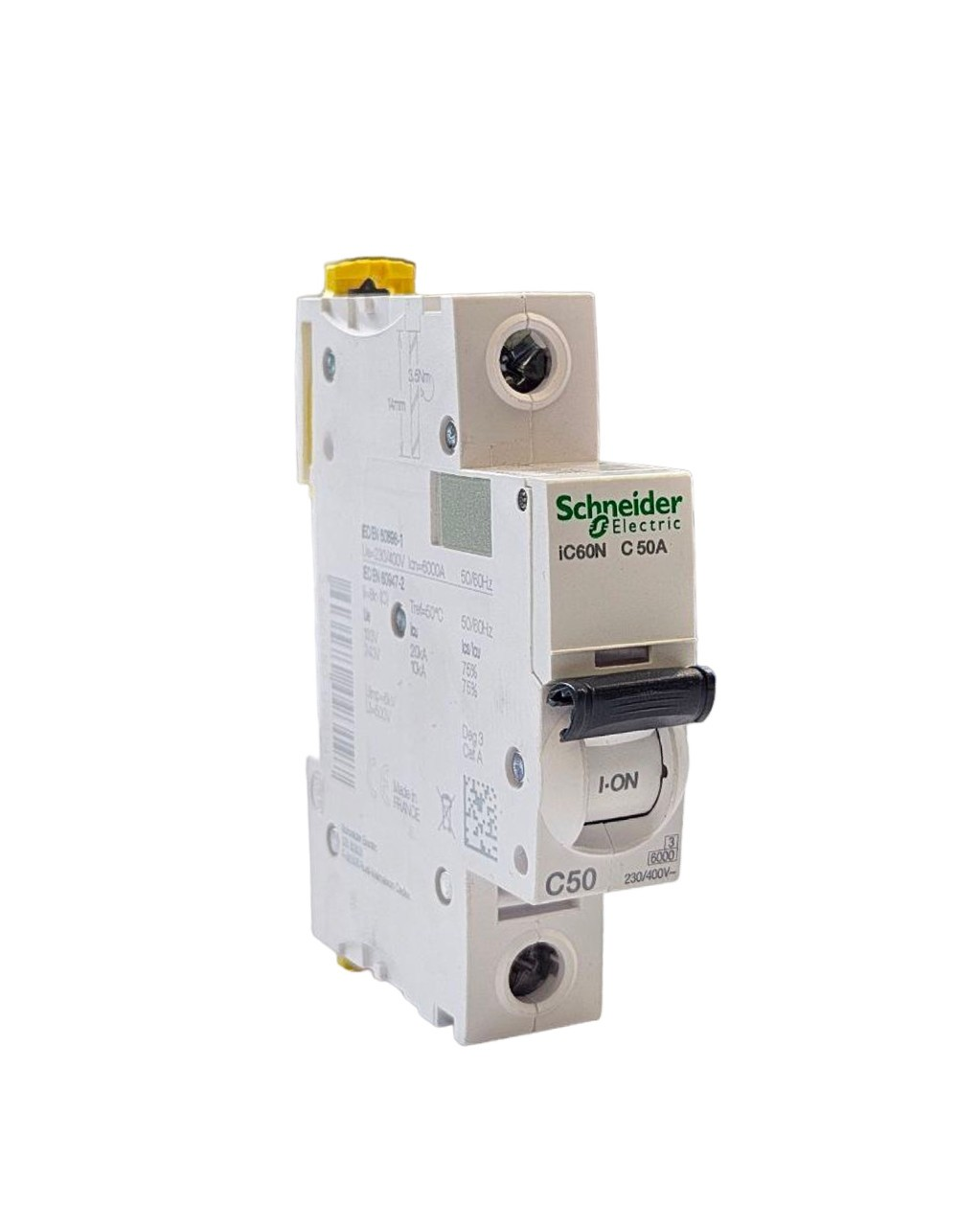

Автоматические выключатели Schneider Electric iC60N Acti 9
Модульные автоматы для конечного распределения электроэнергии · 1P / 2P / 3P / 4P · 0,5–63 А · Кривые B / C / D · 6–50 кА · 440 В AC / 250 В DC · DIN 35 мм
Описание
Автоматический выключатель Schneider Electric iC60N — флагманская модель серии Acti 9 для конечного распределения электроэнергии в промышленных, административных и коммерческих зданиях. Линейка охватывает токи от 0,5 до 63 А, число полюсов от 1P до 4P и три характеристики отключения — B, C, D.
Серия iC60N обеспечивает защиту цепей от перегрузок и токов короткого замыкания (КЗ), возможность секционирования, а также поддерживает полный набор аксессуаров Acti 9 — расцепители, дополнительные контакты и блоки дифференциальной защиты Vigi iC60. Соответствует требованиям МЭК/EN 60947-2, МЭК/EN 60898-1 и ГОСТ Р 50345.
| Серия | Acti 9 iC60N |
| Диапазон номинальных токов | 0,5 / 1 / 2 / 3 / 4 / 6 / 10 / 16 / 20 / 25 / 32 / 40 / 50 / 63 А |
| Число полюсов | 1P, 2P, 3P, 4P |
| Характеристики (кривые) отключения | B, C, D |
| Рабочее напряжение Ue — AC (Ф/Ф), МЭК/EN 60947-2 | до 440 В |
| Рабочее напряжение Ue — AC, МЭК/EN 60898-1 | до 400 В (Ф/Ф) / до 230 В (Ф/N) |
| Рабочее напряжение Ue — DC (последовательно, 1P) | до 72 В |
| Рабочее напряжение Ue — DC (последовательно, 2P/3P) | до 144 В |
| Рабочее напряжение Ue — DC (последовательно, 4P) | до 250 В |
| Номинальное напряжение изоляции Ui | 500 В AC |
| Номинальное импульсное напряжение Uimp | 6 кВ |
| Диапазон токов электромагнитного расцепителя — кривая B | 3–5 × In |
| Диапазон токов электромагнитного расцепителя — кривая C | 8–12 × In (±20%) |
| Диапазон токов электромагнитного расцепителя — кривая D | 10–20 × In |
| Сечение проводников — жёсткие | 1 … 35 мм² |
| Сечение проводников — гибкие / с наконечником | 1 … 25 мм² |
| Степень защиты (открытое исполнение / в шкафу) | IP 20 / IP 40 |
| Ширина модуля | 9 мм (1P = 18 мм / 2 мод., 2P = 36 / 4 мод., 3P = 54 / 6 мод., 4P = 72 / 8 мод.) |
| Высота × Глубина | 85 × 70 мм |
| Масса — 1P / 2P / 3P / 4P | 0,125 / 0,250 / 0,375 / 0,500 кг |
| Монтаж | DIN-рейка 35 мм, любое положение 0–360° |
| Подвод питания | Сверху или снизу |
| Всего артикулов в линейке | 180 |
| Страна производства | Франция |
| Стандарты | МЭК/EN 60947-2 · МЭК/EN 60898-1 · ГОСТ Р 50345-99 |
Переменный ток (50/60 Гц), МЭК/EN 60947-2:
| Число полюсов | Ue макс. | ≤133 В AC | 220–240 В | 380–415 В | 440 В |
|---|---|---|---|---|---|
| 1P | 240 В | 50 кА | 50 кА | — | — |
| 2P, 3P | 440 В | 36 кА | 25 кА | 15 кА | 10 кА |
| 4P | 440 В | 36 кА | 20 кА | 10 кА | 6 кА |
Постоянный ток (последовательное соединение полюсов), МЭК/EN 60947-2:
| Полюса | Ue DC | Icu, кА | Ics |
|---|---|---|---|
| 1P | до 72 В | 20 | 100% Icu |
| 2P / 3P | до 144 В | 10 | 100% Icu |
| 4P | до 250 В | 6 | 100% Icu |
По МЭК/EN 60898-1 (Icn): 6000 А при 400 В (Ф/Ф) или 230 В (Ф/N) — для всех исполнений.
Кривая определяет диапазон тока срабатывания электромагнитного расцепителя мгновенного действия. Тепловой расцепитель (защита от перегрузки) у всех кривых работает одинаково.
Все аксессуары подключаются защёлкиванием без инструмента. Расцепители — слева от автомата; дополнительные контакты и блоки Vigi — справа.
| Обозначение | Тип | Назначение |
|---|---|---|
| iMN | Расцепитель минимального напряжения | Отключает при падении напряжения ниже порога (защита от пониженного напряжения) |
| iMNs | iMN с выдержкой времени | Не реагирует на кратковременные просадки — подходит для нестабильных сетей |
| iMNx | iMN независимый | Удерживает команду отключения даже при полной потере напряжения |
| iMSU | Расцепитель максимального напряжения | Отключает при превышении напряжения выше порога |
| iMX | Независимый расцепитель | Дистанционное отключение по команде от ПЛК, реле или кнопки |
| iMX+OF | iMX + контакт сигнализации | Расцепитель с одновременной сигнализацией положения «включено/отключено» |
| iOF | Вспомогательный контакт | Сигнализация текущего положения «включено / отключено» в систему АСУ или диспетчеризации |
| iSD | Контакт аварийного отключения | Сигнализирует о срабатывании защиты (КЗ или перегрузка) — отличает аварию от ручного отключения |
| Vigi iC60 | Блок дифференциальной защиты | Устройство защитного отключения (УЗО) 30 / 100 / 300 / 500 мА — защита человека и от пожара от токов утечки. Исполнения 2P, 3P, 4P |
В линейке 180 артикулов: токи 0,5–63 А × кривые B/C/D × полюса 1P–4P. Ниже — наиболее востребованные позиции кривой C для токов 6–63 А.
| Артикул | Полюса | Ток, А | Кривая | Ширина, мм / мод. | Масса, кг |
|---|---|---|---|---|---|
| A9F74106 | 1P | 6 | C | 18 / 2 | 0,125 |
| A9F74110 | 1P | 10 | C | 18 / 2 | 0,125 |
| A9F74116 | 1P | 16 | C | 18 / 2 | 0,125 |
| A9F74120 | 1P | 20 | C | 18 / 2 | 0,125 |
| A9F74125 | 1P | 25 | C | 18 / 2 | 0,125 |
| A9F74132 | 1P | 32 | C | 18 / 2 | 0,125 |
| A9F74140 | 1P | 40 | C | 18 / 2 | 0,125 |
| A9F74163 | 1P | 63 | C | 18 / 2 | 0,125 |
| A9F74206 | 2P | 6 | C | 36 / 4 | 0,250 |
| A9F74210 | 2P | 10 | C | 36 / 4 | 0,250 |
| A9F74216 | 2P | 16 | C | 36 / 4 | 0,250 |
| A9F74220 | 2P | 20 | C | 36 / 4 | 0,250 |
| A9F74225 | 2P | 25 | C | 36 / 4 | 0,250 |
| A9F74232 | 2P | 32 | C | 36 / 4 | 0,250 |
| A9F74240 | 2P | 40 | C | 36 / 4 | 0,250 |
| A9F74263 | 2P | 63 | C | 36 / 4 | 0,250 |
| A9F74306 | 3P | 6 | C | 54 / 6 | 0,375 |
| A9F74310 | 3P | 10 | C | 54 / 6 | 0,375 |
| A9F74316 | 3P | 16 | C | 54 / 6 | 0,375 |
| A9F74320 | 3P | 20 | C | 54 / 6 | 0,375 |
| A9F74325 | 3P | 25 | C | 54 / 6 | 0,375 |
| A9F74332 | 3P | 32 | C | 54 / 6 | 0,375 |
| A9F74340 | 3P | 40 | C | 54 / 6 | 0,375 |
| A9F74363 | 3P | 63 | C | 54 / 6 | 0,375 |
| A9F79406 | 4P | 6 | C | 72 / 8 | 0,500 |
| A9F79410 | 4P | 10 | C | 72 / 8 | 0,500 |
| A9F79416 | 4P | 16 | C | 72 / 8 | 0,500 |
| A9F79420 | 4P | 20 | C | 72 / 8 | 0,500 |
| A9F79425 | 4P | 25 | C | 72 / 8 | 0,500 |
| A9F79432 | 4P | 32 | C | 72 / 8 | 0,500 |
| A9F79440 | 4P | 40 | C | 72 / 8 | 0,500 |
| A9F79450 | 4P | 50 | C | 72 / 8 | 0,500 |
| A9F79463 | 4P | 63 | C | 72 / 8 | 0,500 |
Чем iC60N отличается от iC60H и iC60L?
Все три серии имеют одинаковые габариты, полностью совместимые аксессуары и одинаковый диапазон токов 0,5–63 А, но различаются отключающей способностью. iC60N — до 10–15 кА при 380–415 В (2P/3P), iC60H — до 70 кА, iC60L — до 100 кА. Выбор серии зависит от расчётного тока КЗ в точке установки: чем ближе объект к трансформатору подстанции, тем выше ток КЗ и тем более мощная серия нужна.
Как расшифровать артикул iC60N?
Артикул имеет структуру A9F7XYZZ, где X — кривая отключения (3=B, 4=C для 1–3P, 9=C для 4P, 5=D), Y — число полюсов (1, 2, 3, 4), ZZ — номинальный ток. Например, A9F79463: 9 = кривая C (4P), 4 = четыре полюса, 63 = 63 А. Это позволяет определить основные параметры автомата по артикулу без каталога.
Какую кривую отключения выбрать — B, C или D?
Кривую B выбирают для длинных кабельных линий с низким током КЗ на конце трассы (ток КЗ в 3–5 раз выше номинала). Кривую C — для большинства применений: розетки, освещение, электрооборудование с умеренным пусковым током (пусковой ток 8–12×In). Кривую D — для нагрузок с высоким кратным пуском: электродвигатели, трансформаторы, соленоиды (пусковой ток до 10–20×In).
Можно ли подключить питание к iC60N снизу?
Да, вся серия iC60N допускает подвод питания как сверху, так и снизу — это полностью симметричная конструкция. Переворачивать аппарат или менять клеммы не нужно. Защитные характеристики при этом не изменяются.
Что такое Visi-Trip и чем он полезен на практике?
Visi-Trip — фирменное окно индикации Schneider Electric: при срабатывании автомата от КЗ или перегрузки в окне появляется красный механический флажок. Это позволяет за секунду найти сработавший автомат в многорядном щите: рукоятка у сработавшего и у отключённого вручную автомата занимает одинаковое среднее положение, а без Visi-Trip их не различить без дополнительной проверки.
Совместимы ли аксессуары iC60N с сериями iC60H и iC60L?
Да, аксессуары серии iC60N (расцепители iMN, iMX, контакты iOF, iSD, блоки Vigi iC60) полностью совместимы с iC60H и iC60L — все три серии имеют идентичные посадочные места для аксессуаров. С серией iK60N аксессуары несовместимы, так как iK60N их не поддерживает конструктивно.
