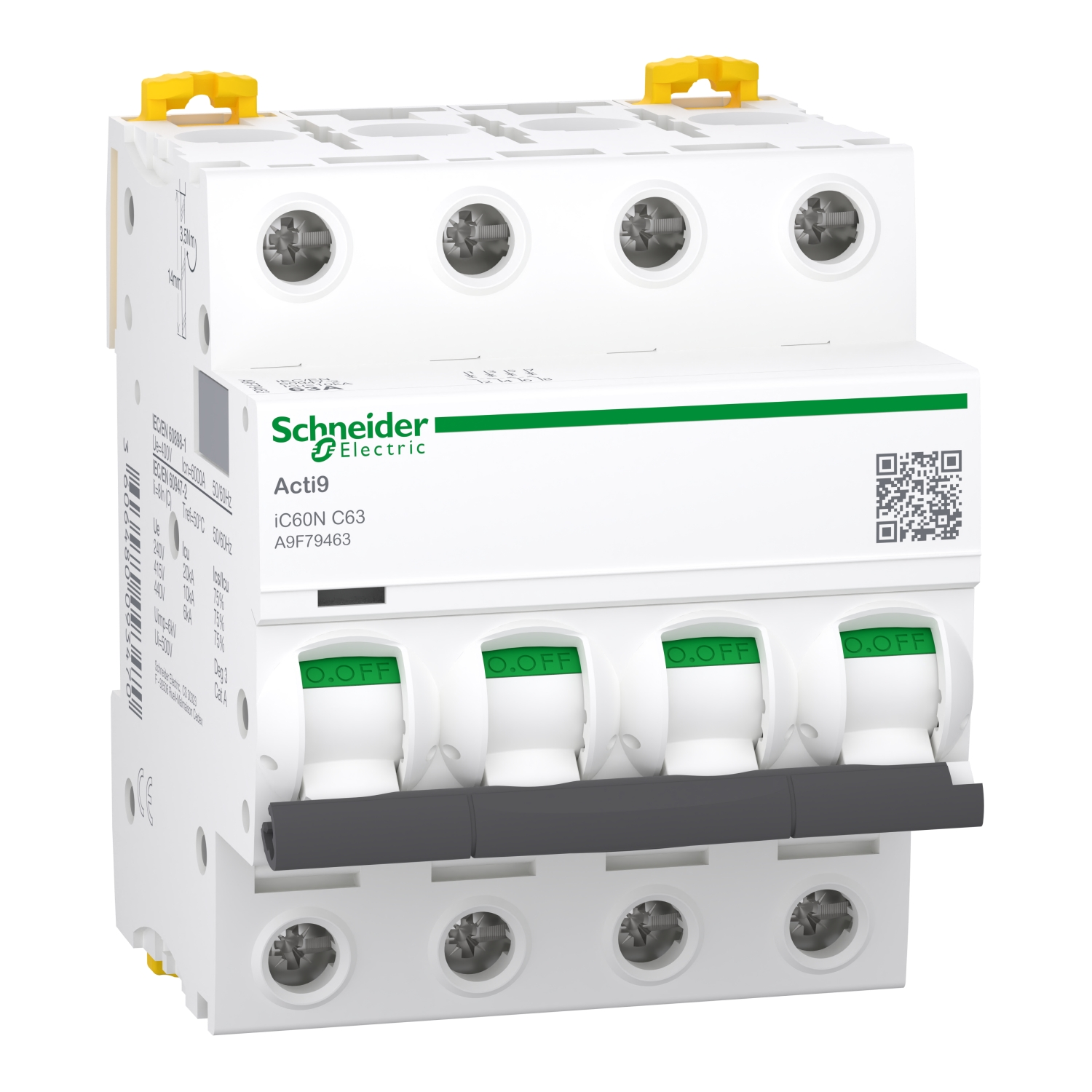

Автоматический выключатель iC60N C 63A 4P — A9F79463
Модульный автоматический выключатель · Acti 9 · 4 полюса · 63 А · Кривая C · 6 кА · 440 В AC / 250 В DC · DIN 35 мм
Описание
Автоматический выключатель Schneider Electric iC60N C 63A 4P (A9F79463) — четырёхполюсный модульный автомат серии Acti 9 для конечного распределения электроэнергии в промышленных и административно-коммерческих зданиях. Обеспечивает защиту цепей от токов перегрузки и короткого замыкания (КЗ). Кривая отключения C — электромагнитный расцепитель срабатывает при токе 8×In ± 20% (504–756 А для данной модели).
Серия iC60N пришла на замену легендарной линейке Multi 9 в 2011 году. Отвечает требованиям как промышленного стандарта МЭК/EN 60947-2, так и бытового МЭК/EN 60898-1 и ГОСТ Р 50345. Поддерживает полный набор аксессуаров Acti 9 — расцепители, дополнительные контакты и блоки дифференциальной защиты Vigi iC60.
| Артикул (референс) | A9F79463 |
| Серия | Acti 9 iC60N |
| Количество полюсов | 4P |
| Номинальный ток In | 63 А |
| Характеристика (кривая) отключения | C (8×In ± 20% = 504–756 А) |
| Рабочее напряжение Ue (AC, 50/60 Гц) |
до 440 В (Ф/Ф) по МЭК/EN 60947-2 до 400 В (Ф/Ф) / 230 В (Ф/N) по МЭК/EN 60898-1 |
| Рабочее напряжение Ue (DC, последовательно) | до 250 В («+» / «−») |
| Номинальное напряжение изоляции Ui | 500 В AC |
| Номинальное импульсное напряжение Uimp | 6 кВ |
| Предельная отключающая способность Icu (380–415 В AC) | 10 кА |
| Предельная отключающая способность Icu (440 В AC) | 6 кА |
| Предельная отключающая способность Icu (220–240 В AC) | 20 кА |
| Предельная отключающая способность Icu (≤133 В AC) | 36 кА |
| Предельная отключающая способность Icu (DC 220–250 В) | 6 кА |
| Номинальная отключающая способность Ics | 75% от Icu (AC) / 100% от Icu (DC) |
| Ток отключения Icn по МЭК/EN 60898-1 | 6000 А при 400 В (Ф/Ф) или 230 В (Ф/N) |
| Сечение проводников — жёсткие | 1 … 35 мм² |
| Сечение проводников — гибкие / с наконечником | 1 … 25 мм² |
| Степень защиты (открытое исполнение) | IP 20 |
| Степень защиты (в шкафу) | IP 40 |
| Ширина | 72 мм (4 модуля по 18 мм) |
| Высота | 85 мм |
| Глубина | 70 мм |
| Масса | 0,500 кг |
| Монтаж | DIN-рейка 35 мм, любое положение 0–360° |
| Подвод питания | Сверху или снизу |
| Страна производства | Франция |
| Стандарты | МЭК/EN 60947-2; МЭК/EN 60898-1; ГОСТ Р 50345-99 |
Ток Icu по МЭК/EN 60947-2 (переменный ток 50/60 Гц):
| Ue (Ф/Ф) | 12–133 В | 220–240 В | 380–415 В | 440 В |
|---|---|---|---|---|
| Icu, кА | 36 | 20 | 10 | 6 |
| Ics (75% Icu) | 27 кА | 15 кА | 7,5 кА | 4,5 кА |
Ток Icu по МЭК/EN 60947-2 (постоянный ток, последовательное соединение полюсов):
| Ue (DC, «+» / «−») | 220–250 В |
|---|---|
| Icu, кА | 6 |
| Ics (100% Icu) | 6 кА |
Кривая отключения определяет диапазон тока, при котором срабатывает электромагнитный расцепитель мгновенного действия. Тепловой расцепитель (перегрузка) у всех кривых одинаков.
Все аксессуары присоединяются защёлкиванием, без инструмента. Расцепители — слева от автомата, контакты и блоки Vigi — справа.
| Тип | Обозначение | Назначение |
|---|---|---|
| Расцепитель минимального напряжения | iMN | Отключает при падении напряжения ниже порога |
| iMN с выдержкой времени | iMNs | То же, с регулируемой задержкой — не реагирует на кратковременные просадки |
| iMN независимый | iMNx | Сохраняет команду отключения при потере питания цепи управления |
| Расцепитель максимального напряжения | iMSU | Отключает при превышении напряжения |
| Независимый расцепитель | iMX | Дистанционное отключение по сигналу от ПЛК, кнопки, реле |
| iMX + контакт OF | iMX+OF | Расцепитель + сигнал положения «вкл/откл» |
| Контакт положения | iOF | Сигнализация «включено / отключено» в систему диспетчеризации |
| Контакт аварии | iSD | Сигнализация отключения по повреждению (КЗ или перегрузка) |
| Блок дифзащиты | Vigi iC60 2/3/4P | УЗО 30/100/300/500 мА — защита от утечки тока и поражения человека электрическим током |
Линейка iC60N включает 180 артикулов: токи 0,5–63 А, кривые B/C/D, полюса 1P–4P. Ниже — наиболее востребованные артикулы кривой C.
| Артикул | Полюса | Ток, А | Кривая | Ширина, мм / мод. | Масса, кг |
|---|---|---|---|---|---|
| A9F74106 | 1P | 6 | C | 18 / 2 | 0,125 |
| A9F74110 | 1P | 10 | C | 18 / 2 | 0,125 |
| A9F74116 | 1P | 16 | C | 18 / 2 | 0,125 |
| A9F74120 | 1P | 20 | C | 18 / 2 | 0,125 |
| A9F74125 | 1P | 25 | C | 18 / 2 | 0,125 |
| A9F74132 | 1P | 32 | C | 18 / 2 | 0,125 |
| A9F74140 | 1P | 40 | C | 18 / 2 | 0,125 |
| A9F74163 | 1P | 63 | C | 18 / 2 | 0,125 |
| A9F74206 | 2P | 6 | C | 36 / 4 | 0,250 |
| A9F74210 | 2P | 10 | C | 36 / 4 | 0,250 |
| A9F74216 | 2P | 16 | C | 36 / 4 | 0,250 |
| A9F74220 | 2P | 20 | C | 36 / 4 | 0,250 |
| A9F74225 | 2P | 25 | C | 36 / 4 | 0,250 |
| A9F74232 | 2P | 32 | C | 36 / 4 | 0,250 |
| A9F74240 | 2P | 40 | C | 36 / 4 | 0,250 |
| A9F74263 | 2P | 63 | C | 36 / 4 | 0,250 |
| A9F74306 | 3P | 6 | C | 54 / 6 | 0,375 |
| A9F74310 | 3P | 10 | C | 54 / 6 | 0,375 |
| A9F74316 | 3P | 16 | C | 54 / 6 | 0,375 |
| A9F74320 | 3P | 20 | C | 54 / 6 | 0,375 |
| A9F74325 | 3P | 25 | C | 54 / 6 | 0,375 |
| A9F74332 | 3P | 32 | C | 54 / 6 | 0,375 |
| A9F74340 | 3P | 40 | C | 54 / 6 | 0,375 |
| A9F74363 | 3P | 63 | C | 54 / 6 | 0,375 |
| A9F79406 | 4P | 6 | C | 72 / 8 | 0,500 |
| A9F79410 | 4P | 10 | C | 72 / 8 | 0,500 |
| A9F79416 | 4P | 16 | C | 72 / 8 | 0,500 |
| A9F79420 | 4P | 20 | C | 72 / 8 | 0,500 |
| A9F79425 | 4P | 25 | C | 72 / 8 | 0,500 |
| A9F79432 | 4P | 32 | C | 72 / 8 | 0,500 |
| A9F79440 | 4P | 40 | C | 72 / 8 | 0,500 |
| A9F79450 | 4P | 50 | C | 72 / 8 | 0,500 |
| A9F79463 эта страница | 4P | 63 | C | 72 / 8 | 0,500 |
Чем iC60N отличается от iC60H и iC60L?
Все три серии — это автоматы Acti 9 с одинаковыми габаритами и совместимыми аксессуарами, но с разной отключающей способностью. iC60N: Icu до 10 кА при 380–415 В — для объектов, удалённых от подстанции. iC60H: Icu до 70 кА — для объектов с высоким уровнем токов КЗ. iC60L: Icu до 100 кА — для установки непосредственно после силового трансформатора. Выбор зависит от расчётного тока КЗ в точке установки.
Почему для 4P, 63А (A9F79463) — другой префикс (A9F79), чем для 1P–3P (A9F74)?
Это особенность системы кодирования Schneider Electric: у четырёхполюсных автоматов iC60N с кривой C используется префикс A9F79, а у одно-, двух- и трёхполюсных — A9F74. Для кривой B префикс A9F73, для кривой D — A9F75. Такая структура артикулов позволяет быстро идентифицировать кривую и число полюсов по коду без каталога.
Можно ли подключать питание снизу к A9F79463?
Да. Конструкция iC60N допускает подвод питания как сверху, так и снизу — это стандартная возможность всей серии Acti 9. Нет необходимости переворачивать аппарат при нестандартном расположении шин в щите. Оба положения равнозначны с точки зрения защитных характеристик.
Что такое Visi-Trip и зачем он нужен?
Visi-Trip — фирменная технология Schneider Electric: в окне на передней панели автомата появляется красный механический индикатор, если автомат сработал из-за КЗ или перегрузки. Это позволяет мгновенно отличить аварийное отключение от ручного — рукоятка в обоих случаях занимает среднее положение, а без Visi-Trip это сложно определить на глаз. Экономит время при поиске неисправности в многорядных щитах.
Какое сечение кабеля подключается к A9F79463?
К клеммам автомата подключаются жёсткие проводники 1–35 мм² и гибкие / с наконечником 1–25 мм². Для номинального тока 63 А рекомендуется медный кабель сечением 16–25 мм² (в зависимости от способа прокладки и допустимой токовой нагрузки по ПУЭ) или алюминиевый 25–35 мм².
Совместимы ли аксессуары iC60N с другими сериями Acti 9?
Аксессуары серии iC60N (расцепители iMN, iMX, контакты iOF, iSD, блоки Vigi iC60) полностью совместимы с сериями iC60H и iC60L — они имеют идентичные посадочные места. Аксессуары iC120 и C60H-DC несовместимы из-за других габаритов корпуса. Серия iK60N аксессуаров не поддерживает совсем.
