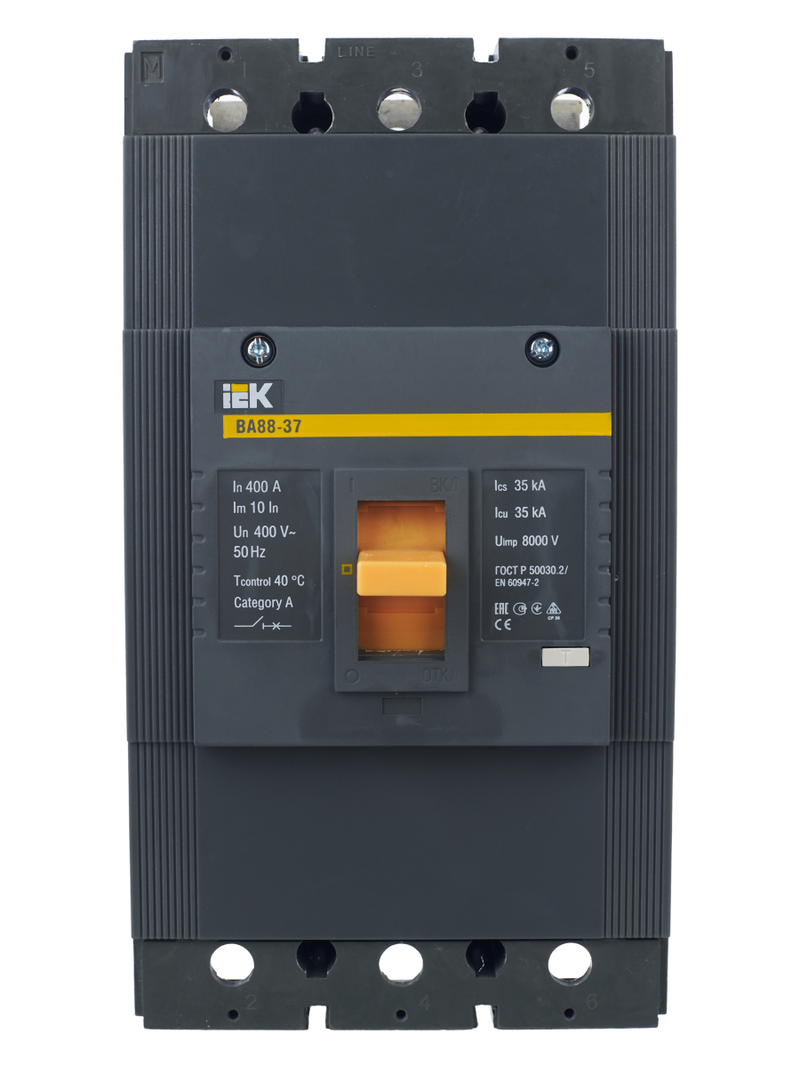

Автоматический выключатель силовой ВА88-37 3Р 400А 35кА 400V IEK

Автоматический выключатель силовой ВА88-37 3P 400А 35кА 400V IEK

Автоматический выключатель ВА88-37 IEK — это надежное силовое коммутационное устройство в литом корпусе, предназначенное для защиты электроустановок от коротких замыканий, перегрузок, недопустимых падений напряжения, а также для оперативного включения и отключения участков цепи.

Применяется в сетях с рабочим напряжением до 400 В и токами до 400 А, что делает его идеальным решением для промышленного, коммерческого и технического применения.

Назначение

ВА88-37 предназначен для:

• 🛡 Защиты кабельных линий и оборудования от токов короткого замыкания

• ⚙ Защиты от длительных перегрузок

• ⚡ Предотвращения аварий при падениях напряжения

• 🔄 Оперативного управления участками цепи

• 🔌 Коммутации нагрузок в сетях до 400 В

• 🏭 Использования в распределительных устройствах, вводных шкафах, ВРУ, ГРЩ и щитовых

Соответствует требованиям стандарта ГОСТ Р 50030.2.

Принцип работы

Автоматический выключатель работает на основе двух встроенных расцепителей:

• 🌡 Тепловой расцепитель — обеспечивает защиту от перегрузки, реагируя на длительное повышение тока.

• 🧲 Электромагнитный расцепитель — мгновенно отключает линию при коротком замыкании.

Конструкция обеспечивает высокую отключающую способность 35 кА, что позволяет применять выключатель в сетях с высокой мощностью и большими токами короткого замыкания.

Преимущества

• 🧩 Простота установки дополнительных модулей:

  • аварийный контакт

  • дополнительный контакт

  • независимый расцепитель

  • расцепитель минимального напряжения

  • ручной поворотный привод

  • электропривод

  • втычная или выдвижная панель

• 🔧 Полная стандартная комплектация — переходные шины / наконечники, межфазные перегородки, комплект крепежа

• 🛡 Высокая надежность и стойкость к токовым нагрузкам

• 🏗 Корпус из прочного литого материала

• 🔌 Прямое винтовое подключение обеспечивает надежный контакт

• 🌡 Работа в климатическом исполнении УХЛ3

• ⚡ Полное соблюдение международных и российских стандартов качества

Где применяется

• вводные шкафы ВРУ, ГРЩ

• промышленные и коммерческие распределительные устройства

• силовые щиты предприятий

• АВР и вводные автоматы

• щиты учета и распределения

• трансформаторные подстанции

• системы электроснабжения зданий, складов, производств и ТЦ

Рекомендации по монтажу

• Устанавливать только на ровную монтажную панель, согласно схеме и маркировке

• Использовать соответствующие кабельные наконечники и затягивать контакты с рекомендуемым моментом

• При необходимости — устанавливать дополнительные расцепители и приводы

• Оставлять вентиляционный зазор не менее 20 мм для отвода тепла

• Перед вводом в эксплуатацию проверять:

  • соответствие нагрузки

  • работоспособность механизма

  • надежность контактов

• Запрещается установка на DIN-рейку (данная модель монтируется на панель).

Комплектация

• Переходные шины / кабельные наконечники (в зависимости от размера)

• Межфазные перегородки

• Комплект винтов и гаек для подключения проводников

• Комплект винтов для крепления на монтажную панель

Технические характеристики

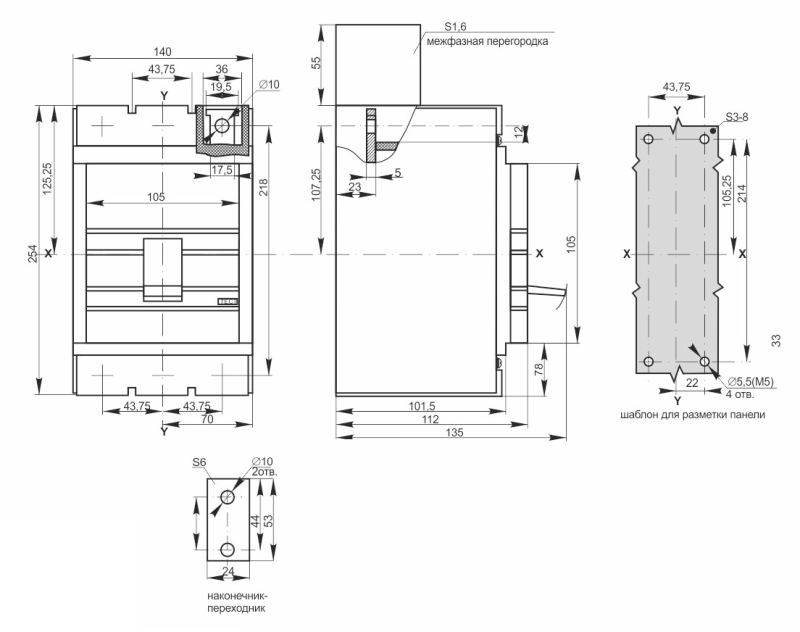

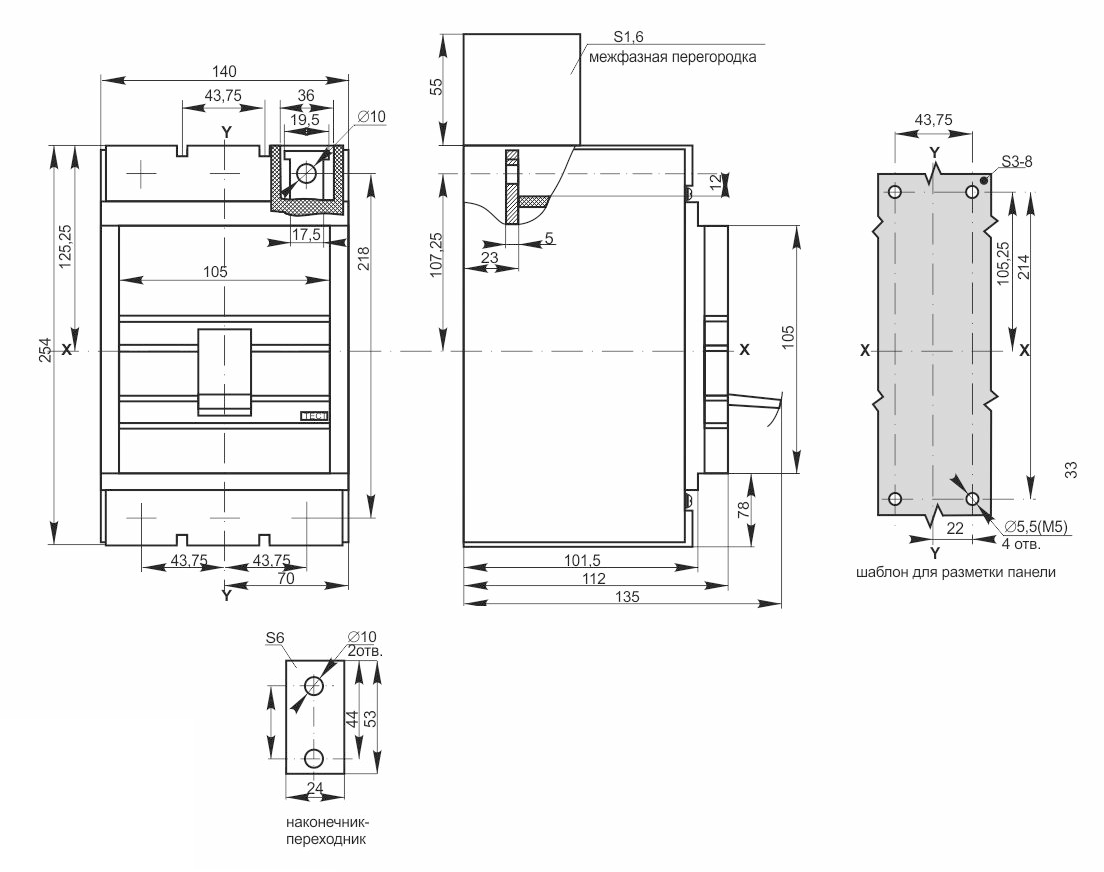

Габаритный чертеж
