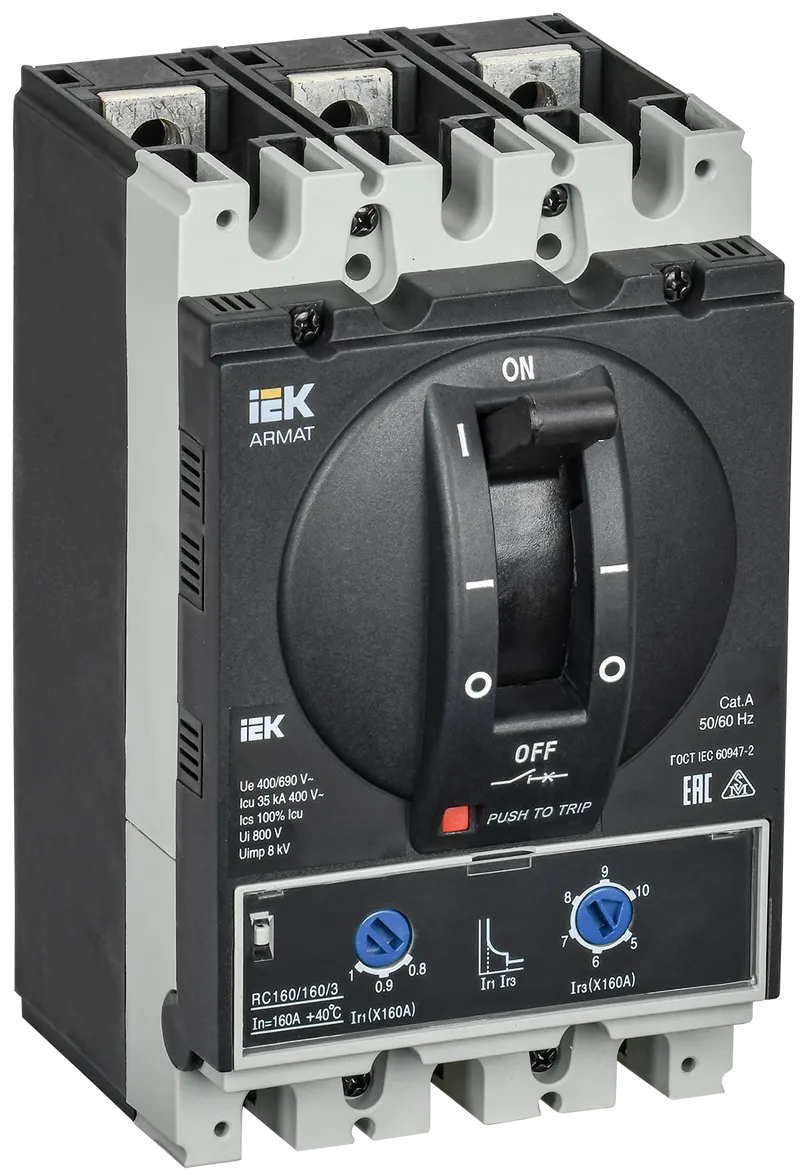

Автоматический выключатель силовой IEK ARMAT, 3P, 200 А, 50 кА, 690 В АС, G, регулируемый расцепитель

Назначение

Автоматический выключатель серии ARMAT на 200А предназначен для защиты электрических цепей от:

• токов короткого замыкания (КЗ),

• перегрузок,

• а также для нечастых операций ручного включения/отключения цепи.

Используется для защиты распределительных сетей низкого напряжения до 690В AC, в том числе главных вводов и распределительных линий.

🔹 Принцип работы

Этот выключатель оснащён термомагнитным расцепителем (ТМ) с регулировкой:

• Тепловая защита (длительные перегрузки) срабатывает за счёт биметаллической пластины, которая изгибается при нагреве от протекающего сверхтока.

• Магнитная защита (короткое замыкание) мгновенно срабатывает благодаря электромагнитной катушке, когда ток превышает установленные пороги.

Такой принцип позволяет надёжно отключать цепь как при авариях, так и при длительном превышении расчетной нагрузки.

🔹 Где применяется

• Вводные и распределительные щиты (ГРЩ, ВРУ).

• Электрощиты на промышленных предприятиях.

• Трансформаторные подстанции.

• Щиты распределения в торговых и административных зданиях.

• Энергоснабжение крупных механизмов и производственных линий.

🔹 Преимущества

✅ Высокая коммутационная способность:
— До 50 кА при 400/690 В — это позволяет применять его даже в промышленных установках с высоким током короткого замыкания.

✅ Регулируемый расцепитель:
— Настройка порога срабатывания позволяет точно адаптировать выключатель под конкретные условия эксплуатации.

✅ Надежность и ресурс:
— Выдерживает множество механических и электрических циклов без потери рабочих характеристик.

✅ Компактность и стандартизация:
— Габарит H соответствует унифицированным размерам — легко устанавливать в стандартные ячейки щитов.

✅ Совместимость с дополнительными аксессуарами:
— Возможность доустановки расцепителей минимального/максимального напряжения, моторных приводов, независимых расцепителей, вспомогательных контактов.

✅ Диспетчеризация и мониторинг:
— Поддерживают возможность подключения по протоколу Modbus.

✅ Стабильная работа:
— Обладают минимальной зависимостью пропускаемого тока от температуры окружающей среды.

🔹 Рекомендации по монтажу

1. Установка — вертикально, в специально подготовленное место на монтажной панели или DIN-шине (если предусмотрено).

2. Контактные соединения — тщательно затянуть, рекомендуется использовать динамометрический ключ согласно паспорту.

3. Проверить регулировку расцепителя перед пуском: выставить значение, соответствующее расчетной токовой нагрузке.

4. Учитывать условия окружающей среды:
   — температура, запыленность, влажность в пределах, допустимых для изделия.

🔹 Рекомендации по эксплуатации

• Периодически проводить визуальный осмотр контактов и механизма на наличие нагара или ослабленных соединений.

• Проверять момент затяжки клемм не реже одного раза в полгода.

• Производить тестовое срабатывание по возможности, чтобы убедиться в исправности механизма.

• Соблюдать режим отключения/включения — избегать слишком частого ручного оперирования, если это не предусмотрено производителем.
