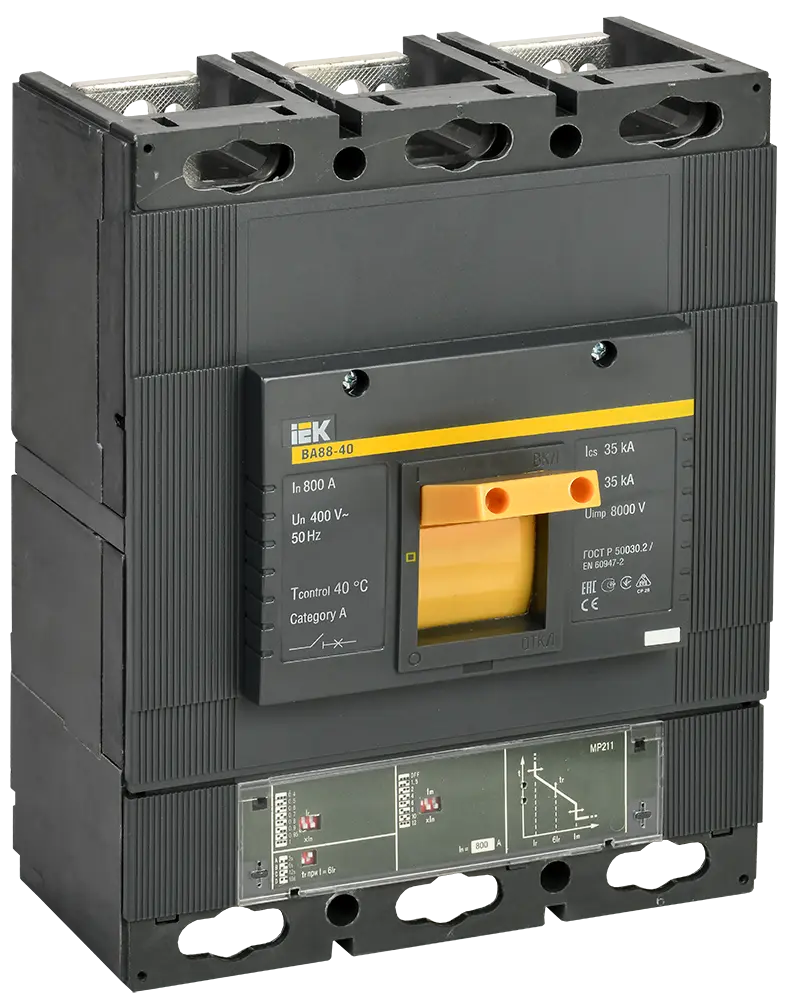

Автоматический выключатель ВА88-40 3Р 800А 35кА с электронным расцепителем MP 211 IEK

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400В.

Соответствуют требованиям ГОСТ Р 50030.2.

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.

Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.

Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

Преимущества

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
• При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.

Особенности конструкции

Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного.

Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.

Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям.

Двойная изоляция - полное разделение силовой и вспомогательной цепей.

Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.

При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.

Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик.

Выключатели ВА88 могут запитываться с нижних и верхних контактов без нарушения работоспособности.

Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.
