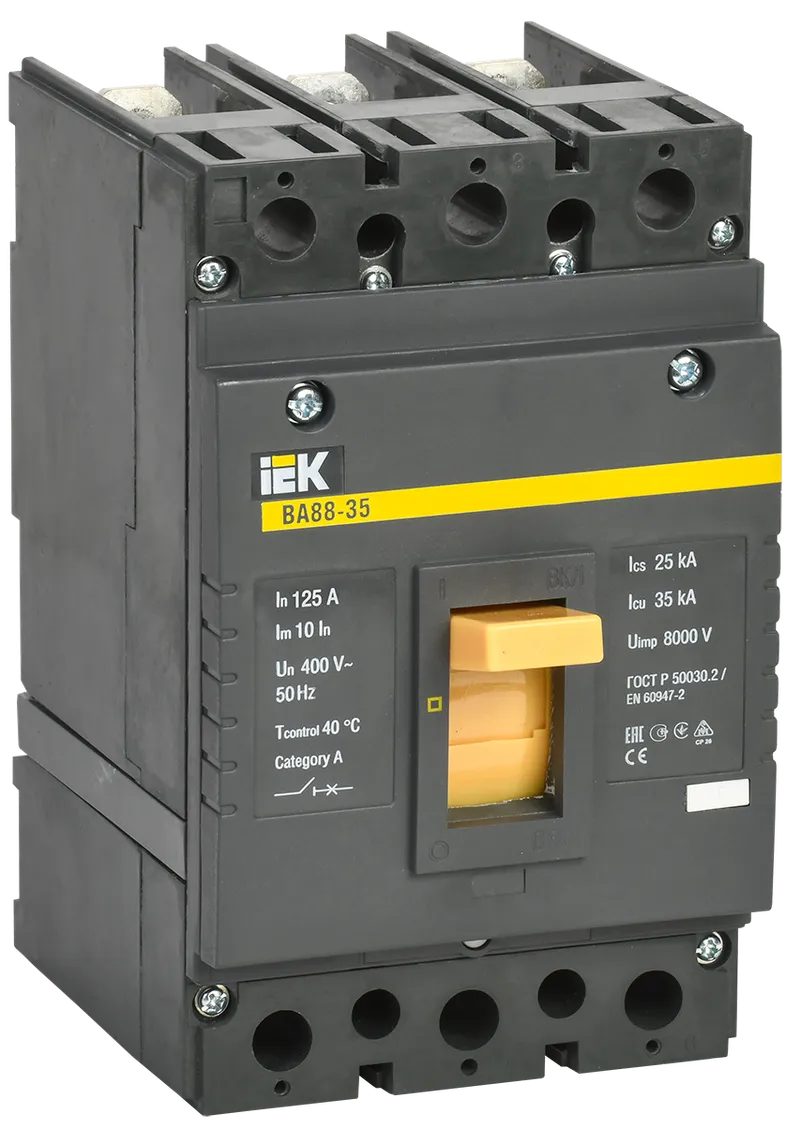

Автоматический выключатель силовой ВА88-35 3Р 125А 35кА 400V регулируемый расцепитель IEK

Назначение

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке и недопустимом снижении напряжения, а также для оперативных включений и отключений участков электрических цепей.

Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Принцип работы

В нормальном режиме выключатель ВА88 пропускает ток через силовые контакты. При возникновении аварийных режимов расцепитель отключает механизм привода и размыкает контакты:

• тепловой расцепитель срабатывает при перегрузке;
• электромагнитный расцепитель обеспечивает быстрое отключение при коротком замыкании;
• при снижении напряжения возможно отключение с помощью расцепителя минимального напряжения (при установленном аксессуаре).

Преимущества

• Широкий диапазон номинальных токов: 12,5…1600 А
• Высокая отключающая способность при 400 В: 25/35/50 кА (в зависимости от габарита)
• Простая самостоятельная установка дополнительных устройств
• Возможность применения электронного расцепителя (опционально)
• Удобное винтовое подключение силовой цепи
• Стандартная комплектация включает необходимые элементы для монтажа и подключения
• Подходит для промышленных и коммерческих распределительных устройств

Дополнительные устройства

ВА88 поддерживает установку аксессуаров (в зависимости от исполнения):

• аварийный контакт (АК);
• дополнительный контакт (ДК);
• независимый расцепитель;
• расцепитель минимального напряжения;
• привод ручной поворотный;
• электропривод (дополнительно);
• втычная панель;
• выдвижная панель.

Стандартная комплектация

В базовую комплектацию автоматического выключателя (в зависимости от типоразмера) входят:

• переходные шины или кабельные наконечники;
• межфазные перегородки;
• комплект винтов и гаек для подсоединения проводников;
• комплект винтов для крепления автоматического выключателя к монтажной панели.

Монтаж и эксплуатация

• Исполнение: стационарное
• Подключение силовой цепи: винтовое соединение
• Монтаж на DIN-рейку: возможен для габарита 32/33
• Климатическое исполнение: УХЛ3
• Рекомендуется периодически проверять затяжку клемм и состояние контактных соединений
• Все работы выполнять при снятом напряжении и с соблюдением ПУЭ/ТБ

Технические характеристики

Часто задаваемые вопросы (FAQ)

• ВА88 — это модульный автомат?
  Нет. ВА88 — это автоматический выключатель в литом корпусе (MCCB), применяемый в силовых цепях.
• Можно ли добавить сигнализацию состояния и аварии?
  Да, устанавливаются дополнительные/аварийные контакты (АК/ДК) и другие аксессуары.
• Подходит ли ВА88 для удалённого управления?
  Да, при установке электропривода и/или независимого расцепителя (в зависимости от комплектации).
• Можно ли установить на DIN-рейку?
  Да, для габарита 32/33 предусмотрена возможность монтажа на DIN-рейку.
• Что входит в стандартный комплект?
  Переходные шины или наконечники (по типоразмеру), межфазные перегородки, крепёж для подключения и монтажа.
