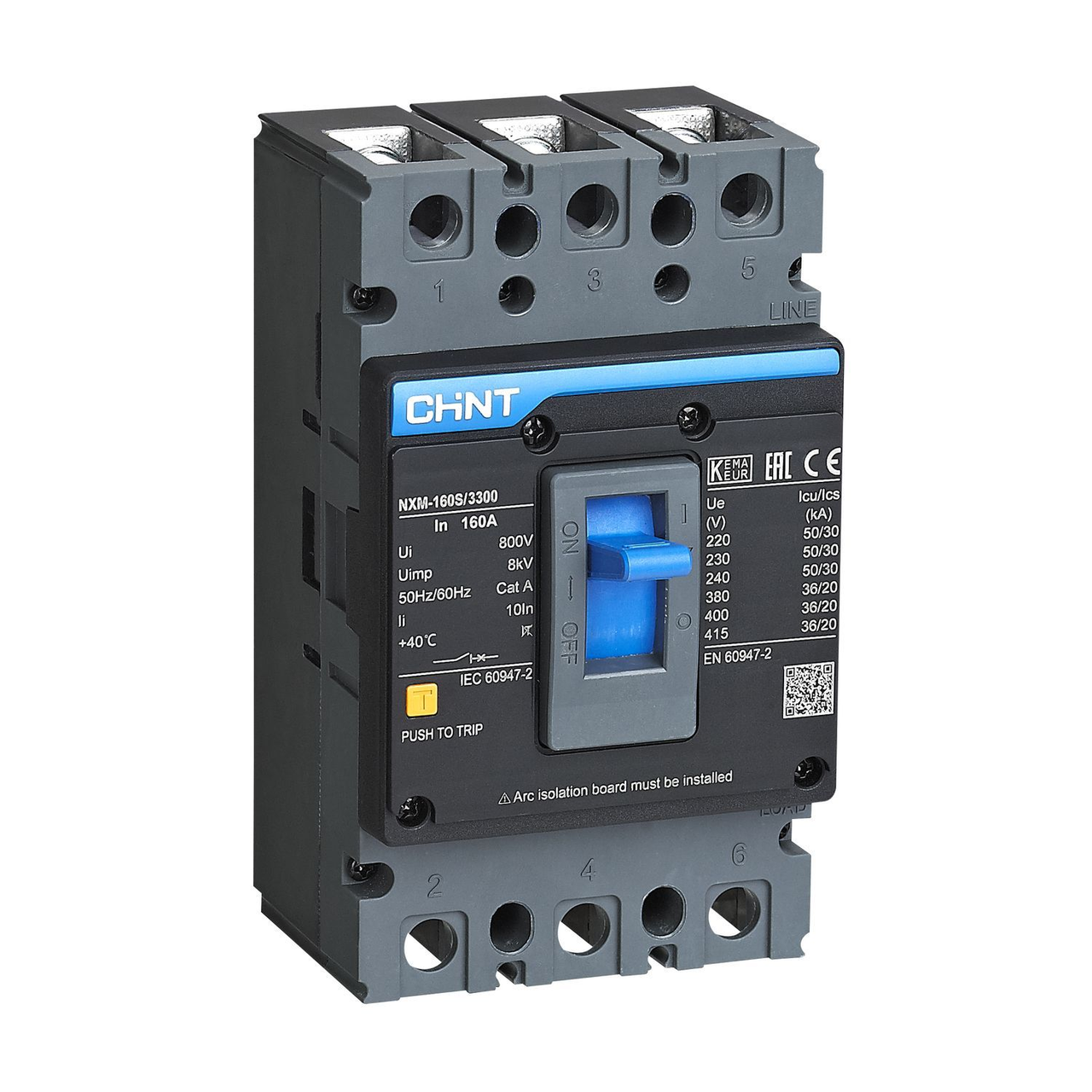

Автоматический выключатель в литом корпусе CHINT Electric NXM-160S, 3P, 160 A, 35 кА
Трехполюсный силовой автоматический выключатель в литом корпусе (MCCB) серии NXM (Next) от ведущего мирового производителя CHINT Electric · Предназначен для защиты трехфазных электрических сетей, вводно-распределительных устройств (ВРУ, ГРЩ, ЩЭ), силовых кабельных трасс и оборудования от токов перегрузки и коротких замыканий · Номинальный рабочий ток 160 А при рабочем напряжении до 690 В переменного тока (коммутируемая мощность трехфазной нагрузки до 100 кВт при 400 В) · Предельная отключающая способность S-типа: 35 кА при 400 В · Компактные габаритные размеры корпуса NXM-160 (Ш×В×Г: 105 × 155 × 68 мм) · Надежный электромеханический термомагнитный расцепитель (задержка по теплу + мгновенная электромагнитная отсечка) · Удобное переднее подключение под силовые медные/алюминиевые наконечники ТМЛ и шины
Описание
Промышленный автоматический выключатель в литом корпусе CHINT Electric NXM-160S 3P 160 А (габаритные размеры 105 × 155 × 68 мм, предельная отключающая способность 35 кА при 400 В, термомагнитный расцепитель, исполнение S) — это высоконадежный силовой защитный аппарат нового поколения из линейки Next (NXM), предназначенный для безопасной коммутации и защиты трехфазных электрических сетей.
Автоматические выключатели серии CHINT NXM-160 устанавливаются на вводе и распределительных линиях в вводно-распределительных устройствах (ВРУ) коммерческих и жилых зданий, главных распределительных щитах (ГРЩ), шкафах автоматического ввода резерва (АВР), а также в силовых шкафах управления промышленным оборудованием. При возникновении аварийных токов короткого замыкания аппарат мгновенно обесточивает цепь благодаря отключающей способности в **35 кА**.
Благодаря стандартизированным компактным размерам корпуса NXM-160 (ширина 105 мм, высота 155 мм, глубина корпуса 68 мм) выключатель экономит место на монтажной панели внутри электрощита. Конструкция автомата позволяет осуществлять монтаж как в вертикальном, так и в горизонтальном положении, а также допускает установку дополнительных контактов состояния, независимых расцепителей, выносных поворотных рукояток и электроприводов.
| Наименование / Тип прибора | Силовой автоматический выключатель в литом корпусе (MCCB) |
| Торговая марка / Бренд | CHINT Electric |
| Серия оборудования | NXM (Next Series) |
| Типоразмер корпуса (габарит) | NXM-160 |
| Габаритные размеры корпуса (Ш × В × Г) | 105 × 155 × 68 мм (глубина с рукояткой ~92 мм) |
| Межполюсное расстояние (шаг полюсов) | 35 мм |
| Масса нетто (вес прибора) | ~ 1.2 кг |
| Количество полюсов | 3P (3 силовых защищенных полюса) |
| Номинальный рабочий ток ($I_n$) | 160 А (нагрузка до 100 кВт в трехфазной сети 400 В) |
| Предельная отключающая способность ($I_{cu}$) | 35 кА (при напряжении 400/415 В AC) |
| Рабочая отключающая способность ($I_{cs}$) | 100% $I_{cu}$ (35 кА) — гарантирует надежность после аварийных отключений |
| Исполнение по отключающей способности | S (Standard — стандартная отключающая способность) |
| Тип встроенных расцепителей | Термомагнитный (биметаллический тепловой + электромагнитный) |
| Номинальное рабочее напряжение ($U_e$) | 400 / 415 / 690 В переменного тока (AC), 50/60 Гц |
| Номинальное напряжение изоляции ($U_i$) | 800 В AC |
| Номинальное импульсное напряжение ($U_{imp}$) | 8 кВ |
| Категория применения | Селективность категории А (без выдержки времени при КЗ) |
| Способ подключения силовых цепей | Переднее присоединение (болтовое под медную/алюминиевую шину или наконечник ТМЛ) |
| Износостойкость (механическая / электрическая) | 20 000 / 7 000 циклов включения/отключения |
| Степень защиты корпуса / Клеммников | IP30 (лицевая панель) / IP20 (с межфазными перегородками) |
| Диапазон рабочих температур | −35 °C … +70 °C |
| Соответствие стандартам | IEC/EN 60947-2, ГОСТ IEC 60947-2, ТР ТС 004/2011, ТР ТС 020/2011 |
Отличия силового выключателя CHINT NXM-160S 160A от бытовых модульных автоматов:
| Характеристика / Параметр | Модульный автомат (MCB) 100–125 А | Силовой автомат CHINT NXM-160S 160A (MCCB) |
|---|---|---|
| Номинальный ток нагрузки | Ограничен 100–125 А (высокий нагрев корпуса) | Рабочий ток 160 А (уверенно держит длительные нагрузки) |
| Габаритные размеры | Ширина 81–108 мм (занимает 4.5–6 модулей) | Ширина 105 мм, Высота 155 мм, Глубина 68 мм |
| Отключающая способность (Icu) | 4.5 кА – 10 кА | Промышленный уровень: 35 кА (35 000 Ампер) |
| Подключение силовых проводников | Туннельные зажимы под кабель до 35–50 мм² | Болтовые фланец-клеммы под наконечники ТМЛ 70–95 мм² и шины |
| Совместимость с аксессуарами | Ограниченные боковые доп. контакты | Установка мотор-приводов, независимых расцепителей, КС, поворотных ручек |
Сферы применения силового автомата в литом корпусе CHINT NXM-160S 3P 160А:
| Сфера применения | Тип щитового оборудования | Назначение выключателя |
|---|---|---|
| Вводно-распределительные устройства (ВРУ) | Шкафы ВРУ жилых домов, офисных центров, ТЦ | Вводной защитный автомат от питающей сети или защиты отходящих фидеров. |
| Главные распределительные щиты (ГРЩ) | Распределительные секционные панели ГРЩ 0.4 кВ | Защита магистральных трехфазных кабельных линий и этажных щитов. |
| Системы автоматического ввода резерва (АВР) | Шкафы АВР на 100 А – 160 А | Силовой коммутационный элемент с возможностью оснащения моторным приводом. |
Какие габаритные размеры у выключателя CHINT NXM-160S 3P?
Габаритные размеры 3-полюсного автомата CHINT NXM-160S составляют: **Ширина — 105 мм**, **Высота — 155 мм**, **Глубина корпуса — 68 мм** (полная глубина с учетом переключающего рычага — около 92 мм).
Какую суммарную мощность нагрузки выдерживает автомат NXM-160S 160 A?
В трехфазной сети 400 В автомат с номинальным током 160 А рассчитан на подсоединение трехфазной нагрузки мощностью **до 100 кВт** (при $\cos\varphi = 0.9$).
Что означает буква «S» в маркировке NXM-160S?
Буква **«S» (Standard)** указывает на стандартный класс по предельной отключающей способности, которая для габарита 160 составляет **35 кА при 400 В**.
Какое сечение кабеля требуется для подключения автомата NXM-160S?
Для тока 160 А применяется медный кабель сечением **70 мм² или 95 мм²**, опрессованный втулочными наконечниками ТМЛ с отверстием под болт М8.
