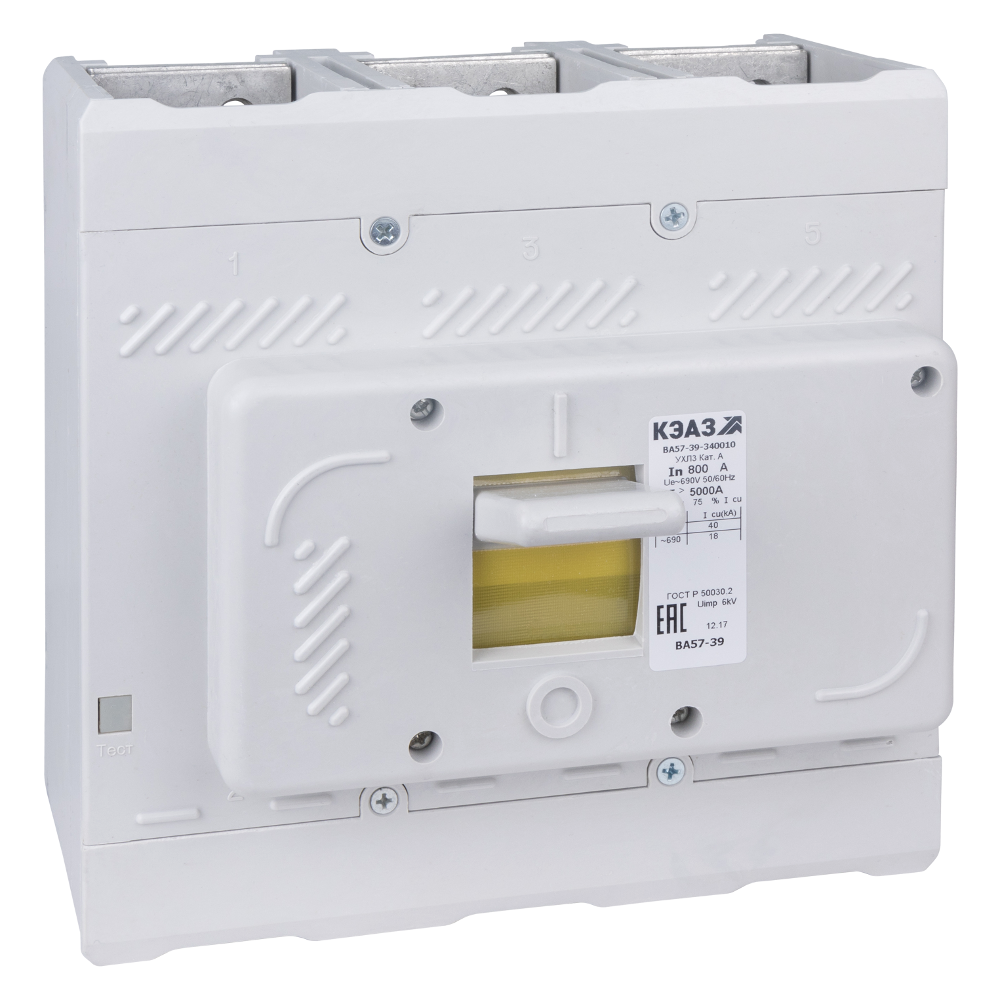

Автоматический выключатель силовой КЭАЗ ВА57-39-340010, 3Р, 630 А, 40 кА, 10 In, 690 В АС

<h2>Описание</h2>

<p>Автоматический выключатель ВА57-39-340010-630А производства КЭАЗ (Курский электроаппаратный завод) представляет собой надежное решение для защиты электрических систем в различных отраслях, обеспечивая безопасность и бесперебойность работы оборудования.</p>

<h3>Преимущества:</h3>

<ol>
<li>
<p>Высокая номинальная мощность:</p>

<ul>
<li>Выключатель рассчитан на ток до 630А, что делает его подходящим для работы в мощных электроустановках.</li>
</ul>
</li>
<li>
<p>Широкий диапазон рабочих напряжений:</p>

<ul>
<li>Устройство поддерживает напряжение до 690В переменного тока, что позволяет применять его в промышленных и энергетических сетях.</li>
</ul>
</li>
<li>
<p>Надежная защита:</p>

<ul>
<li>Автоматический выключатель обеспечивает защиту от коротких замыканий, перегрузок и других аварийных ситуаций, предотвращая повреждение оборудования и пожары.</li>
</ul>
</li>
<li>
<p>Исполнение УХЛ3:</p>

<ul>
<li>Конструкция рассчитана на эксплуатацию в умеренном и холодном климате (температурный диапазон до -40 °C), что особенно актуально для северных регионов.</li>
</ul>
</li>
<li>
<p>Компактность и удобство монтажа:</p>

<ul>
<li>Компактные размеры и простота подключения упрощают монтаж и обслуживание устройства.</li>
</ul>
</li>
<li>
<p>Долговечность:</p>

<ul>
<li>Высокий ресурс механической и электрической прочности гарантирует долгий срок службы.</li>
</ul>
</li>
<li>
<p>Соответствие стандартам:</p>

<ul>
<li>Устройство соответствует российским и международным стандартам качества, что подтверждает его надежность.</li>
</ul>
</li>
</ol>

<h3>Применение:</h3>

<ol>
<li>
<p>Промышленные предприятия:</p>

<ul>
<li>Для защиты оборудования в цехах, производственных линиях и распределительных устройствах.</li>
</ul>
</li>
<li>
<p>Энергетика:</p>

<ul>
<li>Применяется в распределительных щитах, трансформаторных подстанциях и электростанциях.</li>
</ul>
</li>
<li>
<p>Коммерческие объекты:</p>

<ul>
<li>Используется в зданиях, где требуется стабильная работа мощных электросистем, таких как торговые центры, офисы, гостиницы.</li>
</ul>
</li>
<li>
<p>Транспортная инфраструктура:</p>

<ul>
<li>Обеспечивает защиту электрических сетей в железнодорожных, морских и воздушных транспортных системах.</li>
</ul>
</li>
<li>
<p>Горнодобывающая промышленность:</p>

<ul>
<li>Применяется в тяжелых условиях эксплуатации на шахтах и карьерах.</li>
</ul>
</li>
</ol>

<p>Количество оперативных включений и отключений цепей с частотой не более 30 раз в сутки.</p>

<p>Выключатели изготавливаются по ТУ3422-037-05758109-2011, дополнению ТУ3422-037-05758109-2011Д (для выключателей с приёмкой РС) и соответствуют ТР ТС 004/2011, ТР ТС 001/2011, ГОСТ Р 50030.2.</p>

<h2>По отдельному заказу поставляются:</h2>

<p>- специальные зажимы для присоединения проводников (Таблица Д.1); - привод ручной дистанционный (для выключателей с ручным приводом); - комплект межполюсных перегородок (рисунок Б.4) (количество перегородок 2 шт.); - комплект выводов для заднего присоединения (рисунок Б.5) (количество выводов 3 шт.); - крышка клеммная для заднего присоединения (количество крышек 1 шт.); - крышка клеммная для переднего присоединения (количество крышек 1 шт.); - комплект пружин тарельчатых для присоединения алюминиевых шин (количество пружин тарельчатых 3 шт.); - комплект переходных шин (рисунок Д.3) (количество 3 шт.); - комплект пружин тарельчатых для присоединения алюминиевых шин к переходным шинам (количество пружин тарельчатых 3 шт.).</p>

<h2>Условия эксплуатации</h2>

<p>1) Высота над уровнем моря не более 2000 м.</p>

<p>2) Номинальное значение климатических факторов по ГОСТ 15150 для исполнения УХЛ3.</p>

<p>3) Температура окружающего воздуха: - рабочая от минус 60 до плюс 40°С; - предельная от минус 60 до плюс 55°С.</p>

<p>4) Степень загрязнения среды – 3 по ГОСТ IEC 60947-1.</p>

<p>5) Окружающая среда не должна содержать газы в концентрациях, нарушающих работу выключателей.</p>

<p>6) Непосредственное воздействие солнечной радиации должно отсутствовать.</p>

<p>7) Место установки выключателя должно быть защищено от попадания воды, масла, эмульсии и т.п.</p>

<p>8) Механические воздействующие факторы по группе М3 и М25 ГОСТ 30631. Выключатели выдерживают вибрацию в местах крепления с частотой от 1 до 35 Гц при ускорении 0,5g, многократные удары с ускорением 3g длительностью 2 - 20 мс.</p>

<p>9) Рабочее положение выключателей в пространстве – на вертикальной плоскости знаком «I» (включено) – вверх; возможен поворот вправо или влево на 90°.</p>

<p>10) Выключатели устанавливаются на изоляционной панели толщиной 10 - 25 мм или металлической раме с дополнительной изоляцией толщиной 2,5 - 5 мм.</p>

<p>11) Срок службы выключателей – не менее 15 лет. Для выключателей, поставляемых на железнодорожный транспорт, назначенный срок службы – 15 лет.</p>

<h2>ТЕХНИЧЕСКИЕ ДАННЫЕ</h2>

<p>Характеристики ETIM</p>

<ul>
<li>Категория ETIM: Силовой автоматический выключатель </li>
</ul>

<p>Классификация</p>

<ul>
<li>Базовая уставка: да </li>
<li>Тип приёмки: ОТК </li>
<li>Тип изделия: Выключатель автоматический</li>
</ul>

<p>Габариты и материалы</p>

<ul>
<li>Габариты изделия: Ширина (мм): 225</li>
<li>Габариты изделия: Высота (мм): 224</li>
<li>Габариты изделия: Глубина (мм): 154</li>
</ul>

<p>Электротехнические характеристики</p>

<ul>
<li>Количество полюсов: 3</li>
<li>Номинальный ток In (А): 630 </li>
<li>Частота тока (Гц): 50/60 </li>
<li>Род тока: AC </li>
<li>Номинальное рабочее напряжение переменного тока Ue (В): 690 </li>
<li>Предельная коммутационная способность переменного тока Icu (кА): 18 </li>
<li>Номинальное рабочее напряжение переменного тока Ue (В)₂: 400 </li>
<li>Предельная коммутационная способность переменного тока Icu (кА)₂: 40 </li>
<li>Вспомогательные (свободные) контакты: Нет </li>
<li>Наличие привода: ручной </li>
<li>Уставка расцепителей токов короткого замыкания: 5000А </li>
<li>Наличие независимого расцепителя: нет </li>
<li>Регулировка максимальных расцепителей тока: нет </li>
<li>Вид расцепителей: тепловой и электромагнитный</li>
<li>Номинальное напряжение изоляции Ui (В): 690 </li>
<li>Номинальное импульсное напряжение Uimp (кВ): 6 </li>
<li>Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100 </li>
<li>Номинальный продолжительный ток Iu (А): 630</li>
<li>Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18</li>
<li>Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40</li>
<li>Уставки рабочего тока расцепителя IR (А): 630</li>
<li>Уставки по току мгновенного срабатывания расцепителя Ii (А): 5000</li>
</ul>

<p>Монтажные характеристики</p>

<ul>
<li>Способ крепления (монтажа): винт</li>
<li>Присоединение внешних проводников: переднее</li>
<li>Макс. сечение присоединяемых проводов (мм²): 2х240</li>
<li>Возможность самостоятельного подключения дополнительных устройств: нет</li>
<li>Способ установки: стационарный с креплением на панели</li>
<li>Макс. сечение присоединяемых медных шин (мм): 12х50</li>
<li>Вид присоединяемых проводников: шина/провод </li>
</ul>

<p>Эксплуатационные характеристики</p>

<ul>
<li>Климатическое исполнение и категория размещения: УХЛ3</li>
<li>Степень защиты (IP): IP20 </li>
<li>Диапазон рабочих температур (˚С): от -60°С до +40°С</li>
<li>Категория применения по селективности: неселективный</li>
<li>Гарантийный срок эксплуатации (лет): 5</li>
<li>Включено в реестр промышленной продукции РФ: да</li>
</ul>

<p>Дополнительные особенности</p>

<ul>
<li>Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011</li>
<li>Дополнительное оборудование: комплект зажимов №3; межполюсные перегородки </li>
<li>Дополнительный расцепитель: Нет </li>
<li>Наличие вспомогательных контактов сигнализации: нет</li>
</ul>
