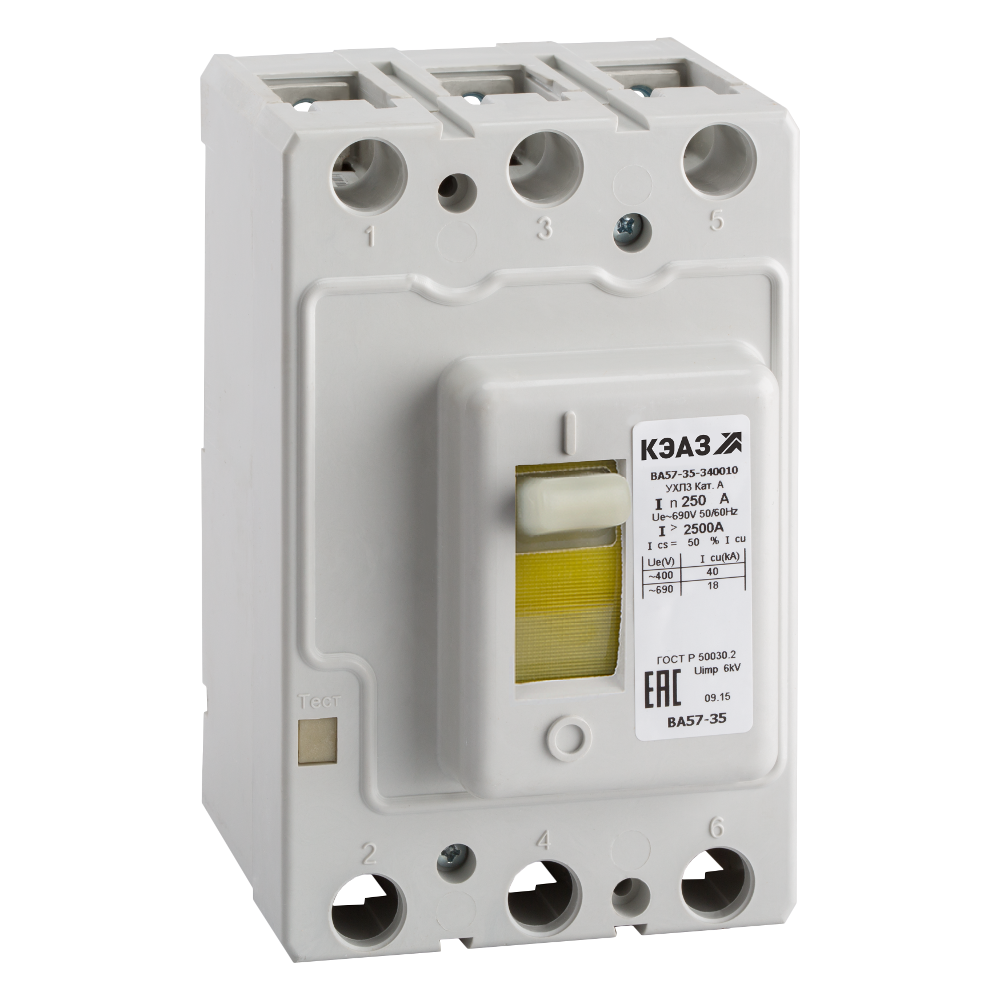

Автоматический выключатель силовой КЭАЗ ВА57-35-340010, 3Р, 200 А, 40 кА, 10 In, 690 В АС

Описание

Трехполюсные автоматические выключатели КЭАЗ серии ВА57-35 предназначены для применения в электрических цепях с напряжением  400/690 В переменного тока частотой 50/60Гц и 110/220/440В постоянного тока, их защиты от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для нечастых оперативных включений и отключений.

ПРЕИМУЩЕСТВА

• Отключающая способность –  до 110 кА (DC), до 44 кА (AC)
• Широкая линейка фиксированных уставок электромагнитных расцепителей;
• Исполнения с регулируемыми тепловыми и электромагнитными расцепителями позволяют осуществить регулировки под нагрузкой во время пусконаладочных работ и эксплуатации, проводить модернизацию систем электроснабжения(повышать нагрузку), настраивать селективность защит
• Вспомогательные контакты (ВК) и вспомогательные контакты сигнализации (ВКС) автоматического отключения
• Независимый расцепитель (НР)
• Расцепители минимального (PMН) и нулевого напряжения (PНН)
• Электромагнитный привод (ЭП)
• Ручной дистанционный привод для оперирования через дверь
• Устройство запирания
• Выдвижное исполнение
• Заднее присоединение стационарного выключателя
• Огромный выбор комплектов зажимов и аксессуаров

Основные характеристики

Классификация

• Базовая уставка: да
• Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
• Тип изделия: Выключатель автоматический

Габариты и материалы

• Габариты изделия: Ширина (мм): 112
• Габариты изделия: Высота (мм): 175
• Габариты изделия: Глубина (мм): 130

Электротехнические характеристики

• Количество полюсов: 3
• Номинальный ток In (А): 200
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 18
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 40
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 2000А
• Наличие независимого расцепителя: нет
• Регулировка максимальных расцепителей тока: нет
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Номинальный продолжительный ток Iu (А): 200
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
• Уставки рабочего тока расцепителя IR (А): 200
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 2000

Монтажные характеристики

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 185
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 4х30
• Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (˚С): от -60°С до +40°С
• Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
• Дополнительное оборудование: комплект зажимов №1; клеммная крышка
• Дополнительный расцепитель: Нет
• Наличие вспомогательных контактов сигнализации: нет
