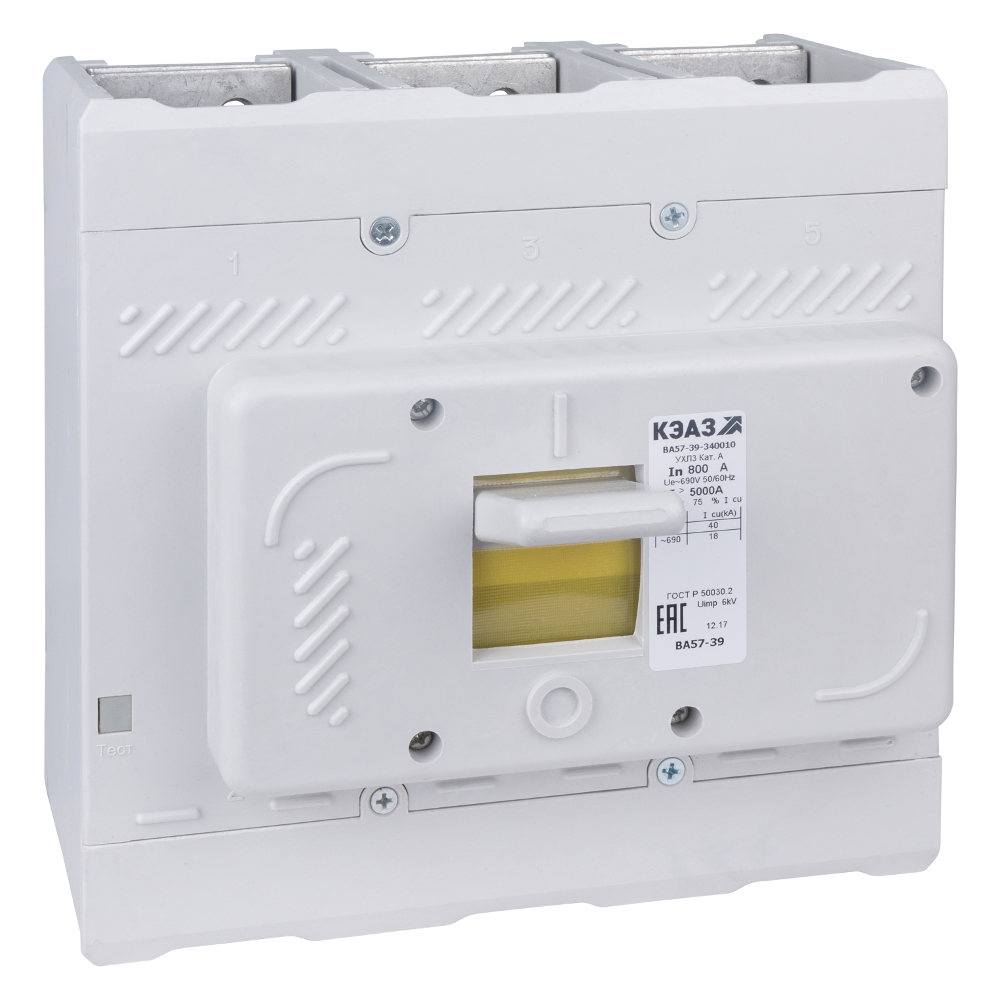

Автоматический выключатель силовой КЭАЗ ВА57-39-340010, 3Р, 500 А, 40 кА, 10 In, 690 В АС

Назначение

Автоматический выключатель ВА5739-340010 применяется для:

• Защиты кабельных линий и оборудования от перегрузок;
• Отключения токов короткого замыкания до 40 кА;
• Защиты цепей при недопустимых падениях напряжения;
• Оперативного включения/отключения (до нескольких раз в час);
• Эксплуатации в сетях до 690 В переменного тока и 440 В постоянного тока.

Принцип работы

Работа выключателя основана на двух типах расцепителей:

• Тепловой расцепитель — защищает цепь от долговременной перегрузки благодаря биметаллической пластине, изгибающейся при повышении тока.
• Электромагнитный расцепитель — обеспечивает мгновенное отключение при токах КЗ.

Комбинация двух типов защиты обеспечивает максимальную безопасность оборудования и персонала.

Преимущества

• Номинальные токи до 630 А;
• Высокая отключающая способность — до 40 кА;
• Широкий диапазон уставок электромагнитного расцепителя;
• Поддержка дополнительных устройств: ВК, ВКС, НР, PMН, РНН, ЭП;
• Доступен ручной дистанционный привод (через дверь шкафа);
• Надёжное запирающее устройство;
• Большой выбор аксессуаров и комплектов зажимов;
• Долговечность — срок службы не менее 15 лет;
• Рабочий диапазон температур от -60 до +40°C;
• Выдерживает вибрацию и удары по ГОСТ 30631.

🏗️ Где применяется

• Промышленные распределительные щиты и ВРУ;
• Щиты АВР, ГРЩ, РУ 0.4 кВ;
• Коммерческие и административные объекты;
• Энергетические и инфраструктурные объекты;
• Системы с высокими пусковыми токами;
• Цеха, заводы, объекты с тяжёлыми условиями эксплуатации (УХЛ3).

Рекомендации по монтажу и эксплуатации

• Устанавливать на изоляционной панели 10–25 мм или на металлической с дополнительной изоляцией 2.5–5 мм;
• Рабочая ориентация — вертикальная, положение «I» вверх;
• Избегать попадания воды, масел и эмульсий на корпус выключателя;
• Не допускать воздействия прямой солнечной радиации;
• Высота установки — до 2000 м над уровнем моря;
• Степень загрязнения среды — не более 3 категории по ГОСТ IEC 60947-1;
• Проводить регулярное ТО, затяжку контактных соединений и проверку механизма;
• Место монтажа должно быть защищено от агрессивных газов;
• Допускается поворот вправо/влево на 90°.

Технические характеристики

Дополнительные опции и аксессуары

• Специальные зажимы;
• Ручной дистанционный привод;
• Межполюсные перегородки;
• Комплект заднего присоединения + крышки;
• Комплект передних крышек;
• Комплекты тарельчатых пружин;
• Переходные шины.
