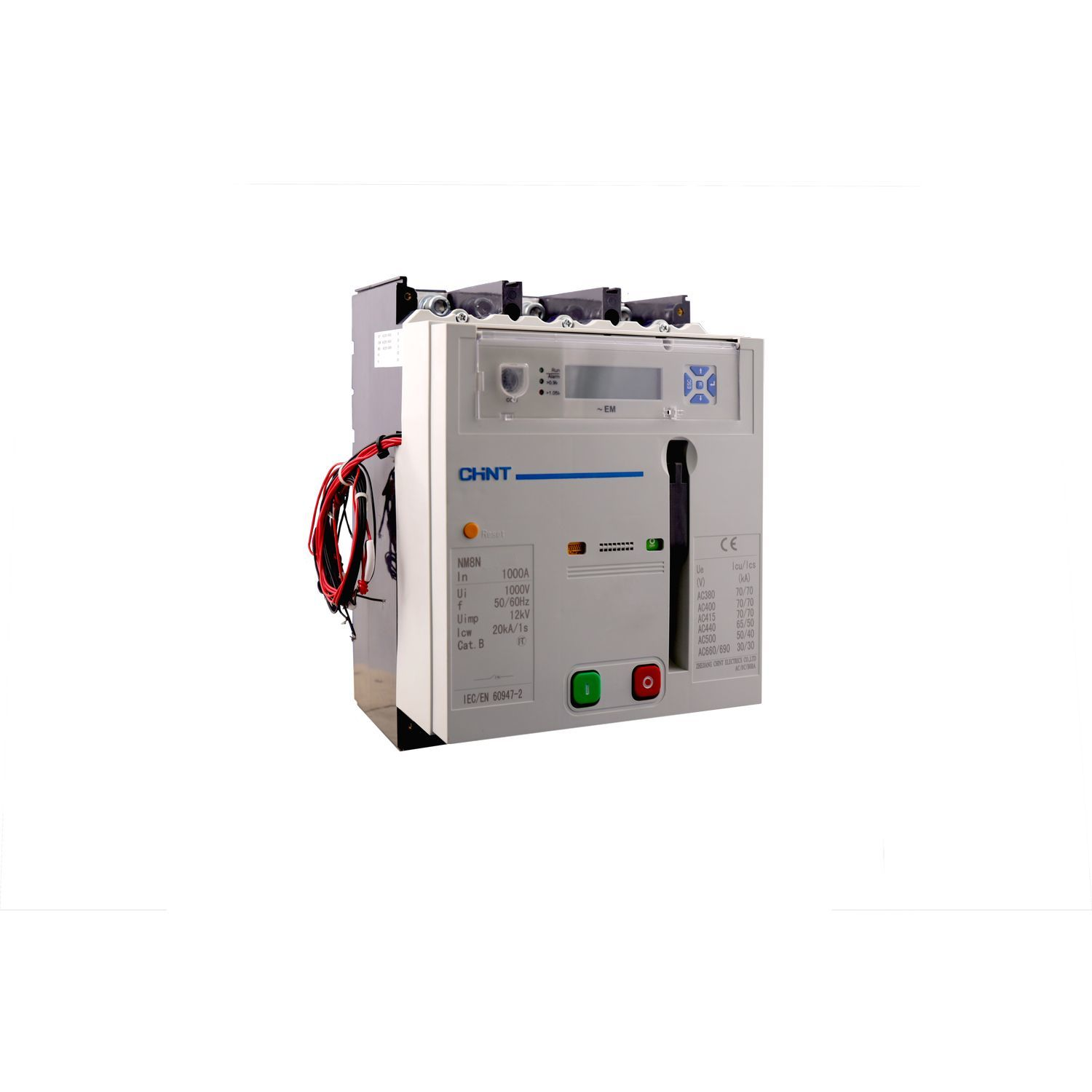

Автоматический выключатель силовой CHINT NM8N-1600S EM, 3P, 1600 А, 50кА, 690 В, электронный расцепитель с LCD, МП 230 В AC

<p>Серия</p>

<p>NM8N</p>

<p>Количество полюсов</p>

<p>3</p>

<p>Степень защиты (IP)</p>

<p>IP40</p>

<p>Габаритные и установочные размеры (ШхВхГ), мм</p>

<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td colspan="3">Электрические характеристики</td>
</tr>
<tr>
<td colspan="2" rowspan="1">Напряжение изоляции Ui</td>
<td>1 000 В</td>
</tr>
<tr>
<td colspan="2" rowspan="1">Импульсное выдерживаемое напряжение Uimp</td>
<td>8 кВ</td>
</tr>
<tr>
<td colspan="2" rowspan="1">Рабочее напряжение Ue, при 50/60Гц</td>
<td>400 В, 690 В АС</td>
</tr>
<tr>
<td rowspan="3">Предельная отключающая способность Icu</td>
<td>230 В AC</td>
<td>—</td>
</tr>
<tr>
<td>400 В AC</td>
<td>50 кА</td>
</tr>
<tr>
<td>690 В AC</td>
<td>30 кА</td>
</tr>
<tr>
<td rowspan="3">Рабочая отключающая способность lcs</td>
<td>230 В AC</td>
<td>—</td>
</tr>
<tr>
<td>400 В AC</td>
<td>50 кА</td>
</tr>
<tr>
<td>690 В AC</td>
<td>30 кА</td>
</tr>
<tr>
<td colspan="2" rowspan="1">Механическая износостойкость</td>
<td>6 000 циклов</td>
</tr>
<tr>
<td rowspan="2">Электрическая износостойкость</td>
<td>400 В AC</td>
<td>1 000 циклов</td>
</tr>
<tr>
<td>690 В AC</td>
<td>1 000 циклов</td>
</tr>
</tbody>
</table>

<p> </p>

<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td colspan="2">Расцепитель</td>
</tr>
<tr>
<td>Селективная защита от перегрузки, Ir</td>
<td>0,4...1 x In</td>
</tr>
<tr>
<td>Выдержка времени при перегрузке, Tr, ±10% при 6Ir</td>
<td>3...18 с</td>
</tr>
<tr>
<td>Селективная защита от короткого замыкания, Ii ±15%</td>
<td>1,5...10 x In, OFF</td>
</tr>
<tr>
<td>Выдержка времени при коротком замыкании, Tsd с точностью ±20% или ±40 мс (выбирается большее значение)</td>
<td>0,1...0,4 с</td>
</tr>
<tr>
<td>Мгновенная защита от короткого замыкания Ii, ±15%</td>
<td>1,5...12 x In, OFF</td>
</tr>
<tr>
<td>Время срабатывания мгновенной защиты</td>
<td>≤ 60 мс</td>
</tr>
<tr>
<td>Защита от замыкания на землю, Ig ±15%</td>
<td>0,4...1 x In, OFF</td>
</tr>
<tr>
<td>Задержка срабатывания защиты от замыкания на землю ±15%</td>
<td>0,1...0,4 с</td>
</tr>
</tbody>
</table>

<p> </p>

<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td colspan="2">Прочее</td>
</tr>
<tr>
<td>Температура эксплуатации</td>
<td>−25...+70 °C</td>
</tr>
<tr>
<td>Масса</td>
<td>13,5 кг</td>
</tr>
</tbody>
</table>

<p>210x286x239</p>

<p>Номинальный ток, А</p>

<p>1 600</p>

<p>Номинальное напряжение изоляции, В</p>

<p>1 000</p>

<p>Функция передачи данных</p>

<p>true</p>

<p>Диапазон установки расцепителя перегрузки, А</p>

<p>640…1600</p>

<p>Габарит</p>

<p>1 600</p>

<p>Степень загрязнения среды</p>

<p>3</p>

<p>Номинальная отключающая способность, кА</p>

<p>50</p>

<p>Механическая износостойкость, циклов</p>

<p>6 000</p>

<p>Тип расцепителя</p>

<p>Электронный (EM)</p>

<p>Электрическая износостойкость, циклов</p>

<p>1 000</p>

<p>Стандарты</p>

<p>МЭК/EN 60947-2</p>

<p>Род тока</p>

<p>Переменный ток (AC)</p>

<p>Рабочая температура окружающей среды, °C</p>

<p>-25…+70</p>

<p>Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А</p>

<p>2400...19200</p>

<p>Номинальное напряжение, В</p>

<p>690</p>

<p>Гарантийный срок для дистрибьютора, месяцев с даты поставки</p>

<p>30</p>

<p>Гарантийный срок для конечного потребителя, месяцев с даты продажи</p>

<p>не более 24</p>
