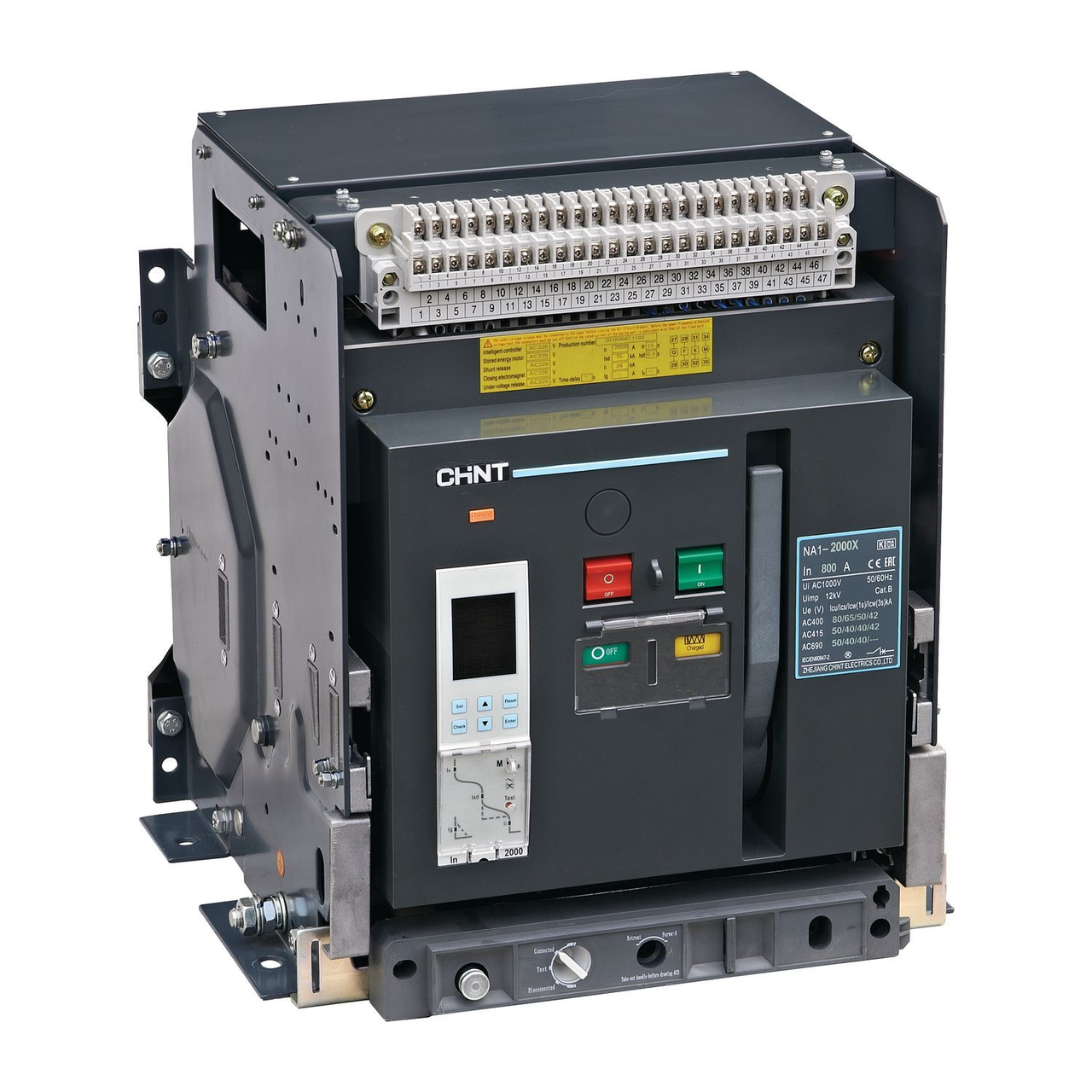

Воздушный авт. выключатель NA1-2000-2000M/3P 2000А 80кА AC230В выкатной тип М CHINT

<h2>Описание</h2>

<p>Воздушный автоматический выключатель CHINT NA1-2000 предназначен для защиты электрических цепей от перегрузок, коротких замыканий, снижения напряжения и других аномальных режимов работы.</p>

<p>Он используется для управления и защиты электрических систем среднего и высокого напряжения в промышленных, коммерческих и инфраструктурных объектах.</p>

<h4>Принцип работы</h4>

<ol>
<li>Выключатель работает на основе воздушного принципа дугогашения.</li>
<li>При размыкании контактов возникает электрическая дуга, которая гасится в специально сконструированной дугогасительной камере с направленным воздушным потоком.</li>
<li>Автоматический выключатель оснащен расцепителями, реагирующими на превышение номинального тока или другие аварийные условия.</li>
</ol>

<h3>Основные компоненты:</h3>

<ul>
<li>Механизм включения/выключения: обеспечивает ручное и автоматическое управление выключателем.</li>
<li>Дугогасительная камера: предотвращает повреждение контактов при размыкании цепи.</li>
<li>Тепловой и электромагнитный расцепитель: обеспечивает защиту от перегрузок и коротких замыканий.</li>
<li>Выкатной механизм: позволяет легко извлекать выключатель для технического обслуживания без отключения всей системы.</li>
</ul>

<h3>Преимущества</h3>

<p>✅ Высокая отключающая способность (80 кА) – позволяет эффективно справляться с короткими замыканиями.<br />
✅ Выкатная конструкция – удобство монтажа, замены и обслуживания.<br />
✅ Надежная защита от перегрузок и КЗ благодаря встроенным расцепителям.<br />
✅ Модульная конструкция – возможность модернизации и интеграции в системы управления.<br />
✅ Долговечность и надежность – рассчитан на длительную эксплуатацию в сложных условиях.</p>

<h3>Применение</h3>

<p>🔹 Электрораспределительные подстанции<br />
🔹 Промышленные предприятия<br />
🔹 Торговые центры и офисные здания<br />
🔹 Объекты инфраструктуры (аэропорты, больницы, метрополитен)<br />
🔹 Генераторные установки и электростанции</p>

<h3>Рекомендации по монтажу и эксплуатации</h3>

<p>🔹 Монтаж:</p>

<ul>
<li>Устанавливать выключатель в сухих и хорошо вентилируемых помещениях.</li>
<li>Обеспечить надежное крепление и подключение токопроводящих частей.</li>
<li>Проверять правильность схемы подключения перед включением.</li>
</ul>

<p>🔹 Эксплуатация:</p>

<ul>
<li>Регулярно проверять состояние контактов и дугогасительной камеры.</li>
<li>Проводить периодические испытания срабатывания защитных механизмов.</li>
<li>Избегать работы выключателя в условиях чрезмерной запыленности и влажности.</li>
<li>При необходимости ремонта использовать только оригинальные комплектующие.</li>
</ul>

<p>Этот автоматический выключатель является надежным решением для защиты и управления мощными электрическими системами, обеспечивая безопасность и стабильность работы сети.</p>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Номинальный ток, А</td>
<td>2000</td>
</tr>
<tr>
<td>Габарит</td>
<td>2000</td>
</tr>
<tr>
<td>Номинальная отключающая способность, кА</td>
<td>80</td>
</tr>
<tr>
<td>Исполнение</td>
<td>Выдвижное</td>
</tr>
<tr>
<td>Количество вспомогательных нормально замкнутых (НЗ) контактов</td>
<td>3</td>
</tr>
<tr>
<td>Встроенная защита от замыканий на землю</td>
<td>Да</td>
</tr>
<tr>
<td>Моторный привод встроенный</td>
<td>Да</td>
</tr>
<tr>
<td>Количество полюсов</td>
<td>3</td>
</tr>
<tr>
<td>Степень загрязнения среды</td>
<td>3</td>
</tr>
<tr>
<td>Рабочая температура окружающей среды, °C</td>
<td>-25...+40</td>
</tr>
<tr>
<td>Количество вспомогательных нормально разомкнутых (НО) контактов</td>
<td>3</td>
</tr>
<tr>
<td>Номинальное напряжение изоляции, В</td>
<td>1000</td>
</tr>
<tr>
<td>Габаритные и установочные размеры (ШхВхГ), мм</td>
<td>405x439x465</td>
</tr>
<tr>
<td>Механическая износостойкость, циклов</td>
<td>15000</td>
</tr>
<tr>
<td>Электрическая износостойкость, циклов</td>
<td>6500</td>
</tr>
<tr>
<td>Диапазон установки расцепителя перегрузки, А</td>
<td>0…2000</td>
</tr>
<tr>
<td>Степень защиты (IP)</td>
<td>IP20</td>
</tr>
<tr>
<td>Серия</td>
<td>NA1</td>
</tr>
<tr>
<td>Стандарты</td>
<td>IEC/EN 60947-2</td>
</tr>
<tr>
<td>Номинальная рабочая наибольшая отключающая способность, кА</td>
<td>65/40</td>
</tr>
<tr>
<td>Тип электронного расцепителя</td>
<td>M</td>
</tr>
<tr>
<td>Номинальное напряжение, В</td>
<td>400...690</td>
</tr>
<tr>
<td>Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А</td>
<td>3000...40000</td>
</tr>
</tbody>
</table>
