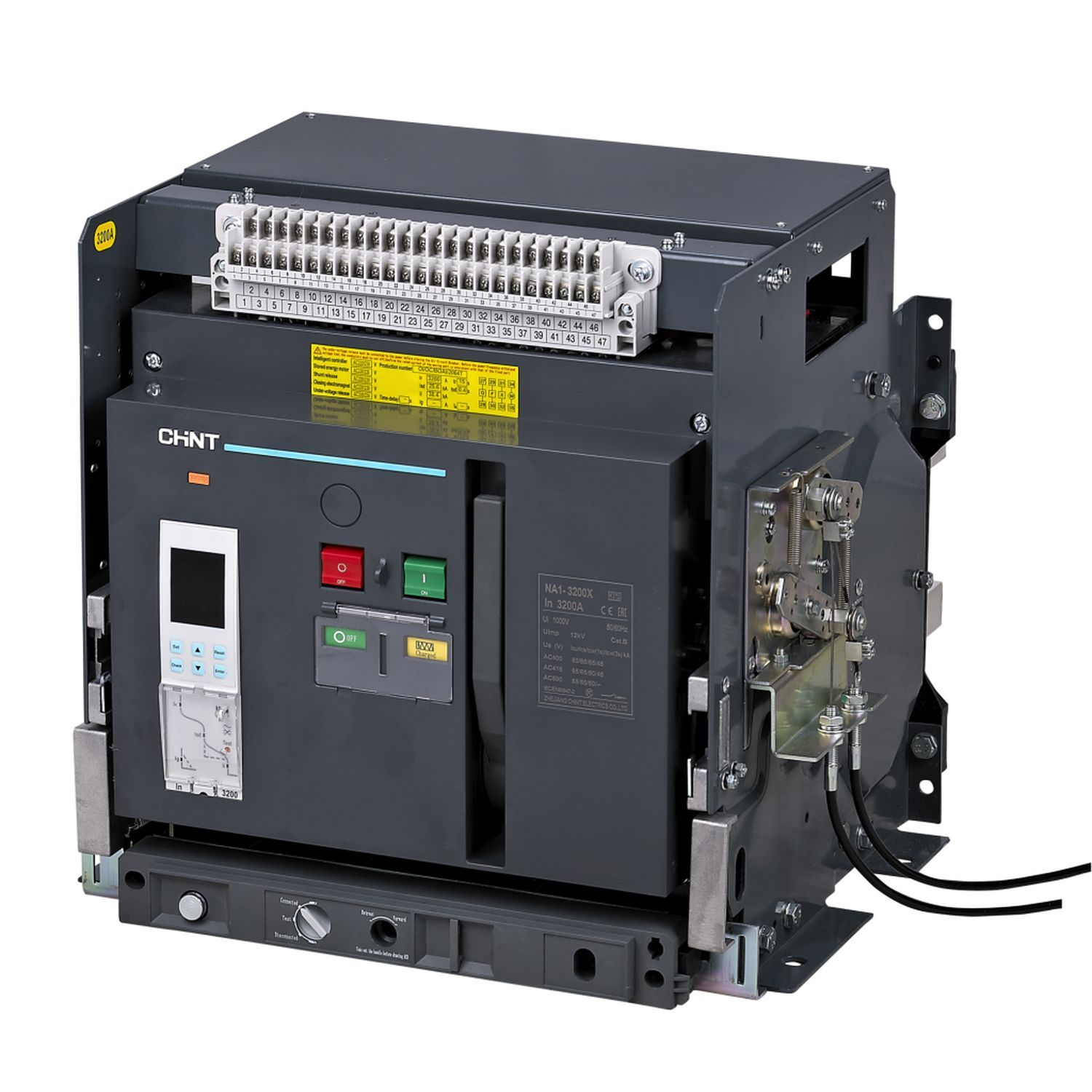

Воздушный автоматический выключатель NA1-3200-3200М/3Р выкатной 3200А 80кА AC220В тип М CHINT

<p>Автоматические выключатели серии NA1 предназначены для сетей переменного тока частоты 50/60 Гц., номинального напряжения 400 и 690В с номинальным током до 6300А.</p>

<p>Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания в т.ч. при однофазных замыканиях на землю.</p>

<p>Благодаря наличию в выключателях многофункциональных блоков на базе микропроцессорных модуля применяются в КТП и ГРЩ систем распределения и защиты сетей промышленных предприятий, жилых и административных зданий.</p>

<p>Серии автоматических выключателей NA1 включают в себя 5 типоразмеров.</p>

<p>Cтандарт соответствия: ГОСТ Р 50030.2 (IEC/EN 60947-2).</p>

<h2><strong>Преимущества</strong></h2>

<ul>
<li>Стационарное и выдвижное исполнение</li>
<li>Микропроцессорные модули</li>
<li>Износостойкость до 20 000 циклов</li>
<li>Высокое качество комплектующих</li>
<li>100% контроль качества сборки</li>
<li>Международные сертификаты качества</li>
</ul>

<p><iframe allowfullscreen="allowfullscreen" frameborder="0" height="315" id="video0QYkW79ILjgckeditorDoksoftYoutube" src="//www.youtube.com/embed/0QYkW79ILjg?wmode=transparent&rel=0&loop=0&autoplay=0&controls=1&showinfo=1&disablekb=0&modestbranding=0" width="560"></iframe></p>

<h2><strong>Условия эксплуатации</strong></h2>

<ul>
<li>Диапазон температур: -25~40, температура +35 и выше не может непрерывно воздействовать более 24 часов</li>
<li>Высота над уровнем моря: 2000m</li>
<li>Степень загрязнения среды: 3</li>
<li>Допустимая влажность: в месте установки выключателя относительная влажность воздуха не должна превышать 50% при температуре окружающей среды +40, более высокая влажность допустима при более низкой температуре, например влажность 90% допустима при температуре +20. Возможность применения в иных условиях должно согласовываться с изготовителем</li>
<li>Примечание: исполнения без микропроцессорного модуля защиты выполняют функцию выключателя-разъединителя</li>
</ul>

<h2><strong>Технические характеристики</strong></h2>

<p>Количество полюсов 3</p>

<p>Степень защиты IP20</p>

<p>Габаритные и установочные размеры (ШхВхГ), мм 465x439x536</p>

<p>Номинальный ток, А 3200</p>

<p>Номинальное напряжение изоляции, В 1000</p>

<p>Исполнение Выдвижное</p>

<p>Диапазон установки расцепителя перегрузки, А 0…3200</p>

<p>Габарит 3200</p>

<p>Тип электронного расцепителя M</p>

<p>Степень загрязнения среды 3</p>

<p>Номинальная отключающая способность, кА 80</p>

<p>Механическая износостойкость, циклов 10000</p>

<p>Электрическая износостойкость, циклов 3000</p>

<p>Номинальная рабочая наибольшая отключающая способность, кА 65</p>

<p>Стандарты IEC/EN 60947-2</p>

<p>Рабочая температура окружающей среды, °C -25...+40</p>

<p>Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А 4800...64000</p>

<p>Номинальное напряжение, В 400...690</p>

<p>Количество вспомогательных нормально разомкнутых (НО) контактов 3</p>

<p>Количество вспомогательных нормально замкнутых (НЗ) контактов 3</p>

<p>Гарантийный срок для конечного потребителя, месяцев с даты продажи не более 12</p>
