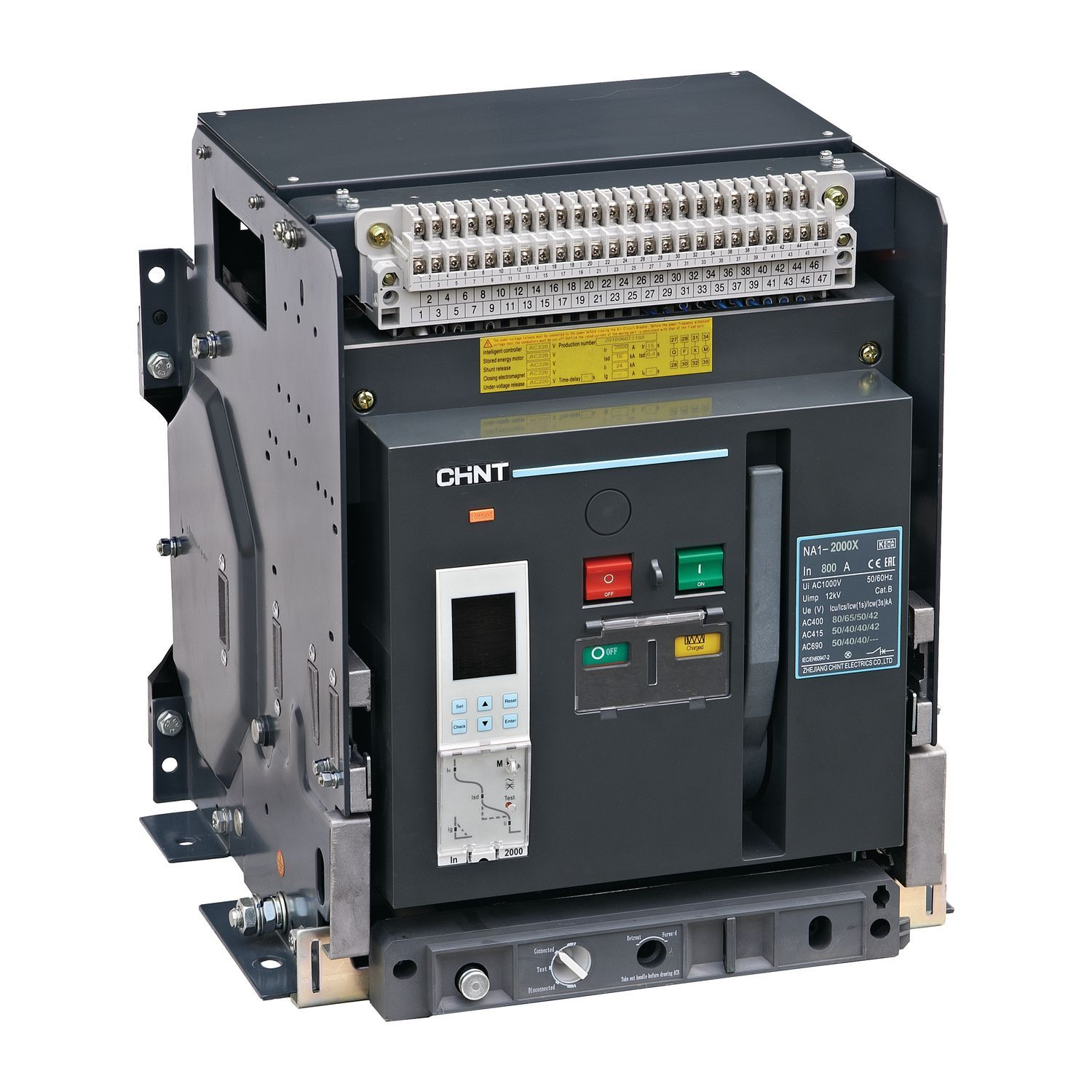

Воздушный автоматический выключатель CHINT NA1-2000-1600M, 3P, 1600 А, 80 кА, 230 В AC, выкатное исполнение
Силовой трехполюсный воздушный автоматический выключатель серии NA1-2000 · Номинальный ток 1600 А · Предельная отключающая способность 80 кА (при 400 В AC) · Выкатное исполнение с изолирующей корзиной (шасси) · Интеллектуальный микропроцессорный блок защиты M-типа с ЖК-дисплеем · Напряжение питания привода и расцепителей 230 В AC · Комплектный электромоторный привод и катушки управления · Для главных распределительных щитов (ГРЩ, ВРУ, ТП 10/0.4 кВ)
Описание
Воздушный автоматический выключатель CHINT NA1-2000-1600M (выкатного исполнения) представляет собой флагманское силовое коммутационное оборудование, предназначенное для защиты трансформаторных подстанций (ТП 10/0.4 кВ), главных распределительных щитов (ГРЩ), вводно-распределительных устройств (ВРУ) промышленной инфраструктуры, коммерческих центров и крупных объектов энергетики. Аппарат осуществляет пропуск номинального тока до 1600 Ампер и обеспечивают мгновенный селективный разрыв цепей при тяжелых коротких замыканиях с током до 80 кА.
Данная модификация выполнена в выкатной (выдвижной) конструкции: силовой блок автомата устанавливается в специальную корзину (шасси) с выдвижным механизмом. Это обеспечивает максимальный уровень безопасности при обслуживании — аппарат можно переводить в рабочее, контрольное (тестовое) или изолированное положение без демонтажа шинного моста. Выключатель укомплектован **интеллектуальным микропроцессорным расцепителем M-типа** с ЖК-дисплеем для точной настройки защитных характеристик (L, S, I, G), а также моторизованным приводом взвода пружины и цепями управления напряжением **230 В переменного тока**.
| Модель / Маркировка | CHINT NA1-2000-1600M/3P Drawout 230V AC |
| Производитель | CHINT Electric (Китай) |
| Тип оборудования | Воздушный автоматический выключатель (ACB) |
| Типоразмер корпуса (габарит) | NA1-2000 (габарит до 2000 А) |
| Исполнение по способу монтажа | Выкатное (выдвижное) — в комплекте с корзиной/шасси |
| Число силовых полюсов | 3P (3 полюса) |
| Номинальный непрерывный ток (In) | 1600 А |
| Номинальное рабочее напряжение (Ue) | 400 / 690 В переменного тока (50/60 Гц) |
| Предельная отключающая способность (Icu) | 80 кА (при 400 В AC) / 50 кА (при 690 В AC) |
| Рабочая отключающая способность (Ics) | 65 кА (при 400 В AC) / 100% Icu по IEC 60947-2 |
| Номинальный кратковременно выдерживаемый ток (Icw) | 50 кА (в течение 1 сек) |
| Тип микропроцессорного блока управления | Интеллектуальный контроллер типа M (с ЖК-экраном) |
| Функции защиты расцепителя M | L (перегрузка), S (селективное КЗ), I (мгновенное КЗ), G (замыкание на землю) |
| Напряжение питания привода и катушек управления | 230 В AC (переменный ток) |
| Вспомогательное оснащение в комплекте | Электромоторный привод взвода, независимый расцепитель (ST), включающая катушка (CC), доп. контакты |
| Коммутационная износостойкость (электрическая) | не менее 3 000 циклов (при 400 В) |
| Механическая износостойкость (без обслуживания) | не менее 10 000 циклов |
| Степень защиты корпуса | IP30 (лицевая панель IP40 с защитной рамкой) |
| Диапазон рабочих температур | −25 °C … +70 °C |
| Соответствие стандартам | ГОСТ IEC 60947-2, IEC/EN 60947-2, ТР ТС 004/2011 |
Интеллектуальный блок управления M-типа обеспечивает полный спектр цифровых защит и измерений:
| Тип защиты / Функция | Обозначение | Диапазон уставок и характеристики |
|---|---|---|
| Защита от перегрузки (задержка по времени) | L (Ir) | Регулировка Ir = (0.4…1.0) × In. Время задержки tr регулируется под токовые кривые кабелей и трансформаторов. |
| Селективная защита от КЗ (короткая задержка) | S (Isd) | Регулировка Isd = (1.25…10) × Ir. Время задержки tsd (от 0.1 до 0.4 сек) для обеспечения селективности. |
| Мгновенная отсечка от КЗ | I (Ii) | Регулировка Ii = (1.0…15) × In или отключена. Срабатывание за время менее 20 мс. |
| Защита от однофазного замыкания на землю | G (Ig) | Регулировка Ig = (0.2…1.0) × In с настройкой времени отключения. |
| Дисплей и индикация | ЖК-экран | Отображение текущих токов по фазам, причин аварийного отключения, системных предупреждений. |
Чем выкатной воздушный выключатель лучше стационарного?
Выкатное исполнение имеет собственную изолирующую корзину (шасси). Это позволяет переводить автомат в «тестовое» (для проверки цепей управления) или «отсоединенное» положение, а также полностью извлекать его для обслуживания без демонтажа подводящих силовых шин.
Что входит в стандартный комплект поставки NA1-2000-1600M выкатного типа?
В комплект поставки входит силовой блок автомата 1600 А, выкатная корзина (шасси) с защитными шторками, рукоятка выкатывания, микропроцессорный расцепитель M-типа, моторный привод 230 В, катушка включения, независимый расцепитель и блок вспомогательных контактов.
Можно ли использовать этот выключатель в схемах автоматического ввода резерва (АВР)?
Да, наличие моторизованного привода взвода пружины и включающей/отключающей катушек напряжением 230 В AC позволяет легко интегрировать NA1-2000-1600M в любые логические схемы АВР на контроллерах или реле.
Каковы габариты и масса выключателя NA1-2000 в выкатнои исполнении?
Масса 3-полюсного выкатного выключателя габарита NA1-2000 в сборе с корзиной составляет около 60–65 кг. Габаритные размеры составляют примерно 360 мм (ширина) × 430 мм (высота) × 350 мм (глубина).
