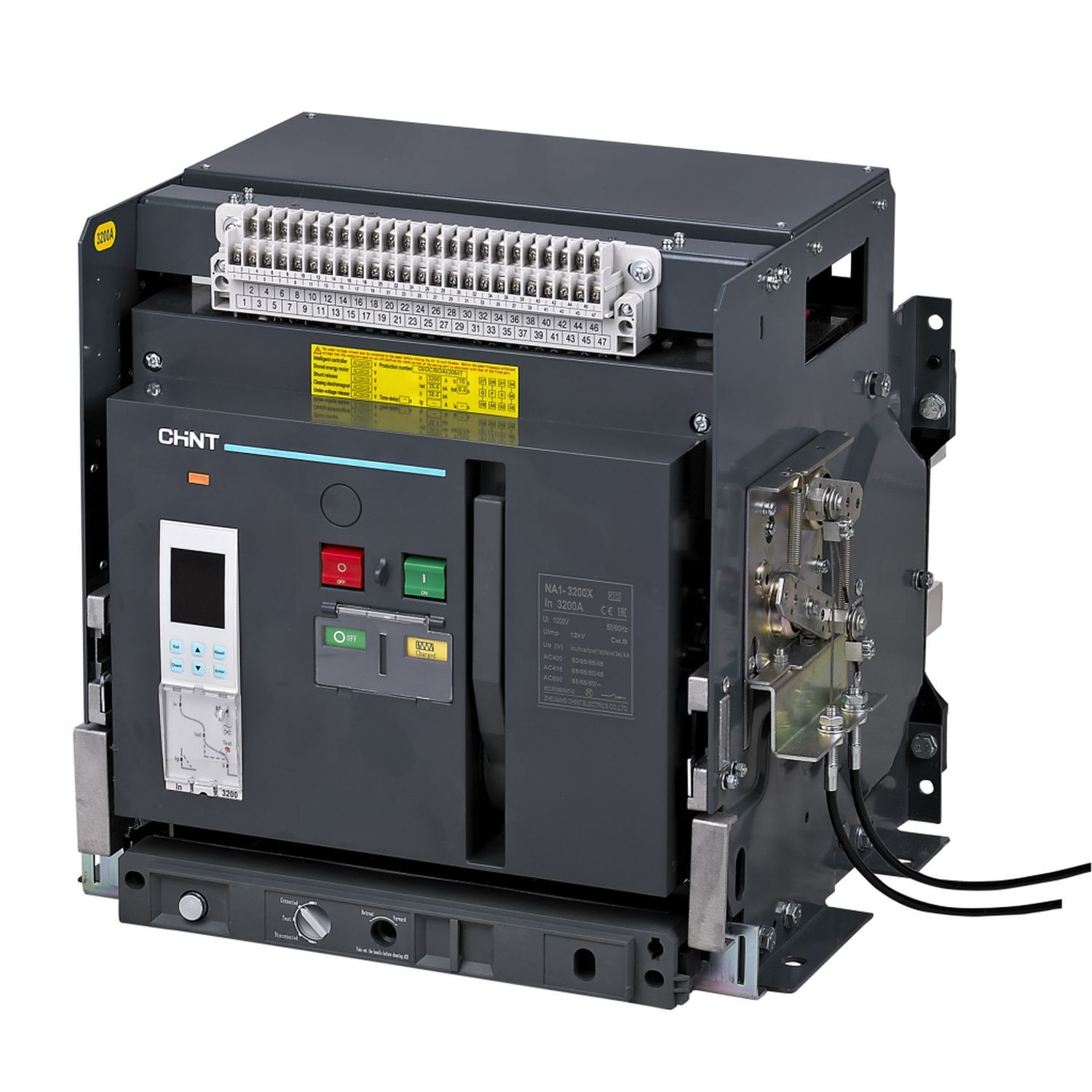

Воздушный авт. выкл. NA1-3200-3200M/3P стац., 3200А, 80кА, тип М, AC230В

<p> </p>

<p><strong>Воздушный автоматический выключатель NA1-3200-3200М/3P стац., AC220В тип М (CHINT).</strong></p>

<p>В электрощиты многих современных объектов интегрируются воздушные выключатели. Такие модули предназначены для низковольтных сетей – их используют для защиты жилых объектов, административных комплексов, производственных зон. Благодаря подключению выключателей удается взять линию под контроль и предупредить серьезные аварии.</p>

<p>При сбоях времятоковых показателей выключатели срабатывают мгновенно, обесточивая объект. Это предотвращает перегрузку энергосистемы. Также модули помогают предотвратить короткие замыкания в сети. На данный момент оборудование CHINT обладает наиболее полной комплектацией и является наиболее экономичным решением. Стоимость устройств полностью оправдывается сроком их эксплуатации. Предполагается, что выключатель открытого исполнения способен совершить до 20 тысяч срабатываний.</p>

<p>Контроль со стороны диспетчера за работой выключателей не требуется. Оборудование CHINT действует автономно, реагируя на сбои в сети. Однако использовать модули можно и для коммутации цепей в ручном режиме. Делать это рекомендуется нечасто – только в случае крайней необходимости, когда возникает потребность в оперативном обесточивании установки или всего здания.</p>

<p> </p>

<p><strong>Применение</strong></p>

<p> </p>

<ul>
<li>Автоматические выключатели серии NA1 предназначены для сетей переменного тока частоты 50/60 Гц., номинального напряжения 400 и 690В с номинальны током до 6300А. Они применяются в низковольтном щитовом оборудоании распределения и защиты от токов перегрузок, короткого замыкания в т.ч. при однофазных замыканиях на землю. Благодаря наличию в выключателях многофункциональных блоков на базе микропроцессорных модуля применение в КТП и ГРЩ систем распределения и защиты сетей промышленных предприятий, жилых и административных зданий, особенно в оборудовании распределения и защиты систем электроснабжения высотных зданий</li>
<li>Серии автоматических выключателей NA1 включают в себя 5 типоразмеров</li>
<li>Cтандарт соответствия:ГОСТ Р 50030.2 (IEC/EN 60947-2)</li>
</ul>

<p> </p>

<p><strong>Условия эксплуатации</strong></p>

<p> </p>

<ul>
<li>Диапозон температур: -25~40, температура +35 и выше не может непрерывно воздействовать более 24 часов</li>
<li>Высота над уровнем моря: 2000m</li>
<li>Степень загрязнения среды: 3</li>
<li>Допустимая влажность: в месте установки выключателя относительная влажность воздуха не должна превышать 50% при температуре окружающей среды +40, более высокая влажность допустима при более низкой температуре, например влажность 90% допустима при температуре +20. Возможность применения в иных условиях должно согласовываться с изготовителем</li>
<li>Примечание: исполнения без микропроцессорного модуля защиты выполняют функцию выключателя-разъединителя</li>
</ul>

<p>Характеристики:</p>

<p>Серия</p>

<p>NA1</p>

<p>Количество полюсов</p>

<p>3</p>

<p>Степень защиты (IP)</p>

<p>IP20</p>

<p>Габаритные и установочные размеры (ШхВхГ), мм</p>

<p>422x402x389</p>

<p>Номинальный ток, А</p>

<p>3 200</p>

<p>Номинальное напряжение изоляции, В</p>

<p>1 000</p>

<p>Функция передачи данных</p>

<p>Нет</p>

<p>Исполнение</p>

<p>Стационарное</p>

<p>Диапазон установки расцепителя перегрузки, А</p>

<p>0…3200</p>

<p>Габарит</p>

<p>3 200</p>

<p>Тип электронного расцепителя</p>

<p>M</p>

<p>Степень загрязнения среды</p>

<p>3</p>

<p>Номинальная отключающая способность, кА</p>

<p>80</p>

<p>Встроенная защита от замыканий на землю</p>

<p>Да</p>

<p>Механическая износостойкость, циклов</p>

<p>10 000</p>

<p>Моторный привод встроенный</p>

<p>Да</p>

<p>Электрическая износостойкость, циклов</p>

<p>3 000</p>

<p>Номинальная рабочая наибольшая отключающая способность, кА</p>

<p>65</p>

<p>Стандарты</p>

<p>IEC/EN 60947-2</p>

<p>Рабочая температура окружающей среды, °C</p>

<p>-5...+40</p>

<p>Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А</p>

<p>4800...64000</p>

<p>Номинальное напряжение, В</p>

<p>400...690</p>

<p>Количество вспомогательных нормально разомкнутых (НО) контактов</p>

<p>3</p>

<p>Количество вспомогательных нормально замкнутых (НЗ) контактов</p>

<p>3</p>

<p>Номер сертификата</p>

<p>ЕАЭС RU С-CN.АБ53.В.04933/22</p>

<p>Гарантийный срок для дистрибьютора, месяцев с даты поставки</p>

<p>30</p>

<p>Гарантийный срок для конечного потребителя, месяцев с даты продажи</p>

<p>не более 24</p>
