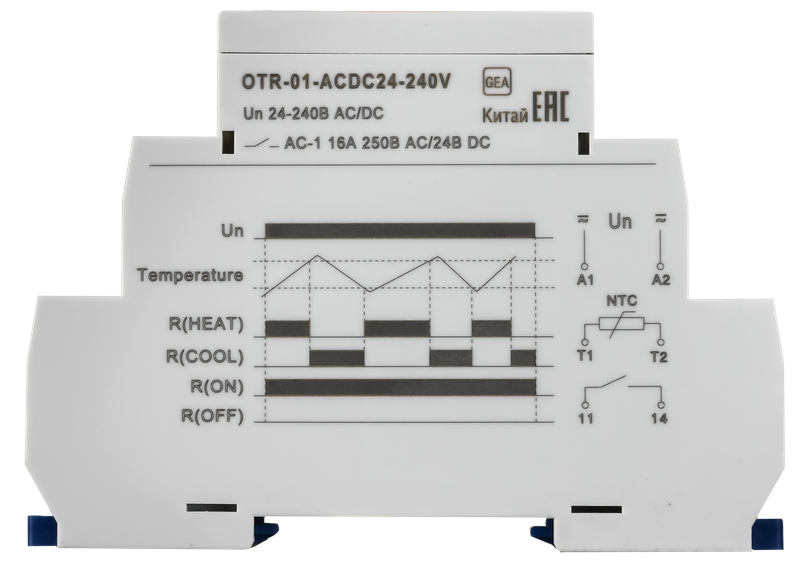

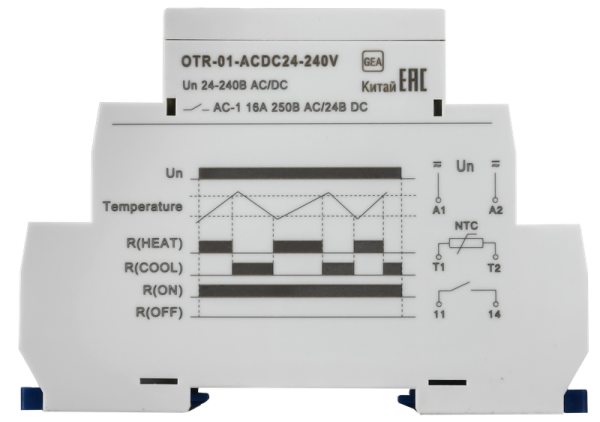

Реле температурное ONI OTR-01 (-15...+45 °C, 24-240 В AC/DC, 16 А, 1NO) — OTR-01
Электронное температурное реле (терморегулятор) · Диапазон -15...+45 °C · Универсальное питание 24-240 В AC/DC · Ток 16 А · 1NO · DIN-рейка 35 мм
Описание
Электронное температурное реле ONI OTR-01 (артикул OTR-01) предназначено для контроля и автоматического поддержания заданного температурного режима, а также для защиты от замерзания или перегрева оборудования в электрощитах, шкафах автоматики (ШУ, ВРУ, УКРМ), системах вентиляции, кондиционирования и обогрева.
Главным преимуществом реле ONI OTR-01 является универсальный блок питания, работающий в широком диапазоне напряжений от 24 до 240 В переменного или постоянного тока. Прибор оснащен регулировкой температуры в диапазоне −15 … +45 °C, регулируемым гистерезисом (дифференциалом) и мощным выходным контактом 1NO на 16 А, позволяющим напрямую подключать щитовые нагреватели (ОШМ/ОША) или вентиляторы мощностью до 3.5 кВт без установки промежуточного контактора.
| Артикул производителя | OTR-01 |
| Серия оборудования | ONI OTR |
| Тип устройства | Реле температурное (электронный терморегулятор) |
| Диапазон регулировки температуры | −15 °C … +45 °C |
| Номинальное напряжение питания Ue | 24 … 240 В AC/DC (50/60 Гц) |
| Допустимое отклонение напряжения | −15% … +10% |
| Номинальный ток выходных контактов (AC-1) | 16 А (при 250 В AC) |
| Максимальная коммутируемая мощность | 4000 ВА (AC-1) / 384 Вт (DC) |
| Контактная группа | 1NO (1 замыкающий контакт) |
| Тип внешнего датчика | NTC (терморезистор) |
| Настройка гистерезиса (дифференциал) | Регулируемый (0.5 °C … 5 °C) |
| Индикация работы | Светодиод «Питание» (зеленый), светодиод «Реле» (желтый) |
| Способ монтажа | DIN-рейка 35 мм |
| Ширина корпуса | 18 мм (1 DIN-модуль) |
| Степень защиты корпуса / клемм | IP20 по ГОСТ 14254 |
| Коммутационная износостойкость | 100 000 циклов |
| Механическая износостойкость | 1 000 000 циклов |
| Диапазон рабочих температур реле | −20 °C … +55 °C |
| Стандарты соответствия | ГОСТ IEC 60947-5-1, ТР ТС 004/2011, ТР ТС 020/2011 |
Назначение выводов температурного реле ONI OTR-01:
| Обозначение клемм | Тип подключения | Назначение / Функция |
|---|---|---|
| A1, A2 | Питание реле | Подключение напряжения 24 … 240 В AC/DC (полярность для DC не имеет значения) |
| T1, T2 | Вход датчика | Подключение внешнего выносного датчика температуры NTC |
| 15 (COM) | Вход контакта | Общий вывод силового релейного контакта |
| 18 (NO) | Выход контакта | Замыкающий контакт (подключение нагревателя или вентилятора) |
Сравнение параметров реле температуры серии ONI OTR:
| Артикул | Модель | Диапазон темп. | Питание Ue | Контакты | Ток, А |
|---|---|---|---|---|---|
| OTR-01 эта страница | ONI OTR-01 | −15 … +45 °C | 24–240 В AC/DC | 1NO | 16 А |
| OTR-02 | ONI OTR-02 | 0 … +60 °C | 24–240 В AC/DC | 1 C/O (перекидной) | 16 А |
| OTR-03 | ONI OTR-03 | −20 … +80 °C | 24–240 В AC/DC | 1 C/O + цифровой дисплей | 16 А |
Входит ли температурный датчик в комплект поставки ONI OTR-01?
Да, температурный реле ONI OTR-01 комплектуется выносным датчиком NTC с соединительным проводом в базовом комплекте поставки.
Можно ли удлинить кабель выносного датчика?
Да, кабель датчика NTC можно удлинять двужильным проводом сечением от 0.5 до 1.5 мм² на расстояние до 15–20 метров без заметной потери точности измерений.
Подходит ли это реле для управления вентилятором охлаждения?
Да, OTR-01 имеет переключатель режима работы (Heating/Cooling). В режиме «Cooling» (охлаждение) контакт 1NO замыкается при превышении установленной температуры, включая вентилятор.
Зачем нужен широкий диапазон питания 24-240V AC/DC?
Широкий диапазон позволяет питать реле от любых доступных в щите источников — будь то оперативный постоянный ток 24 В, 48 В, 110 В или стандартная сеть переменного тока 220 В.
