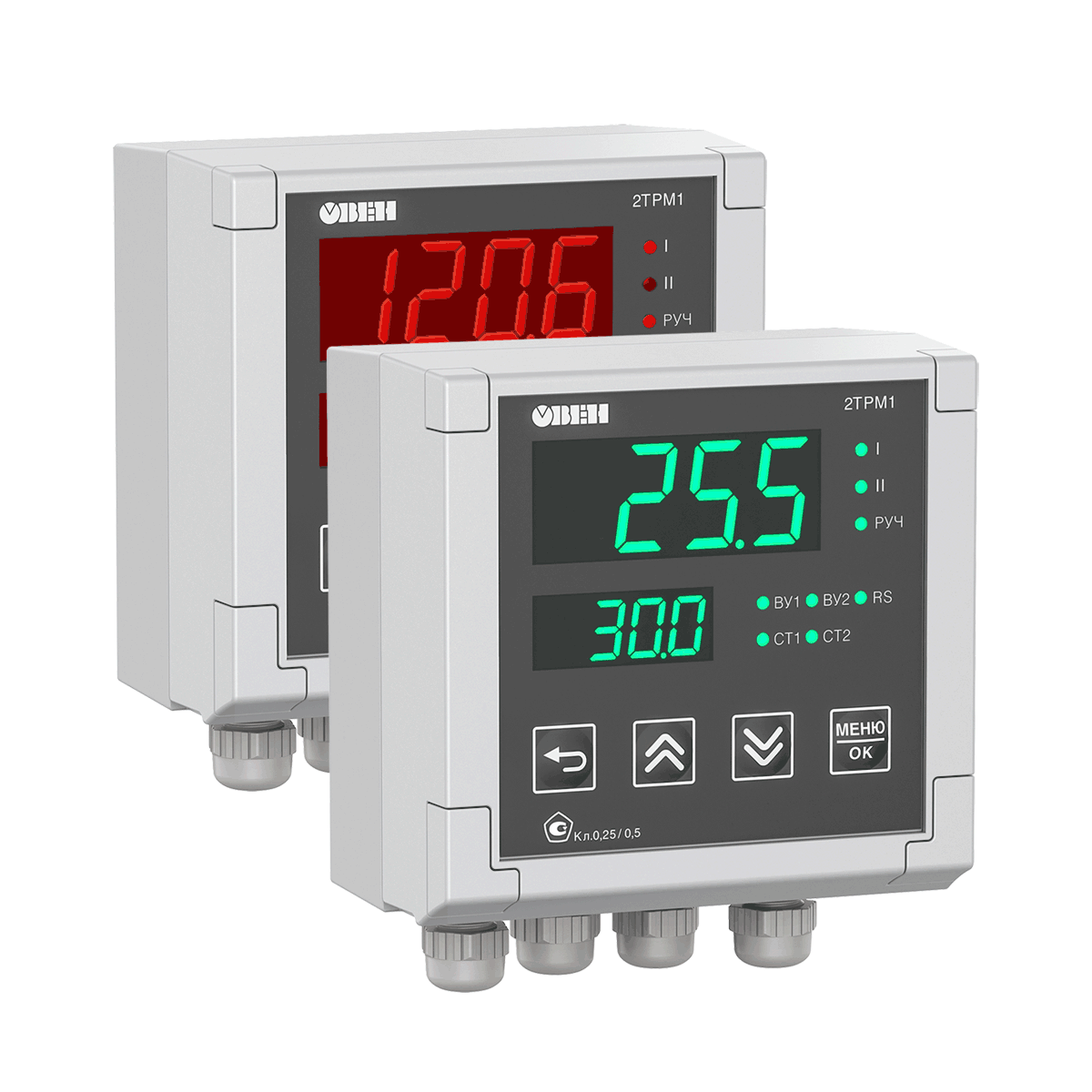

Двухканальный измеритель-регулятор ОВЕН 2ТРМ1-Щ1.У2.РР, щитовой, 2хРеле
Двухканальный микропроцессорный измеритель-регулятор серии 2ТРМ1 производства компании ОВЕН · Корпус щитового крепления Щ1 (96×96×65 мм, лицевая панель IP54) · Универсальный источник питания 90...264 В AC / 20...375 В DC · Два универсальных входа для подключения термопар, термопреобразователей сопротивления (Pt100, 50М, 100П) и датчиков с унифицированным сигналом (4...20 мА, 0...5 В) · Два релейных выхода (2хР, 8 А 220 В AC) · Предназначен для измерения, логического управления и двухпозиционного (ON/OFF) регулирования температуры, давления или других физических параметров по двум независимым каналам или по разностной схеме
Описание
Двухканальный микропроцессорный измеритель-регулятор ОВЕН 2ТРМ1-Щ1.У2.РР — это один из самых востребованных и надежных приборов промышленной автоматики, разработанный для измерения, отображения и двухпозиционного регулирования температуры, давления, влажности, уровня или других физических величин в технологических процессах.
Прибор оснащен двумя универсальными измерительными входами, к которым можно подключать практически любые типы термодатчиков: термопреобразователи сопротивления (Pt100, 50М, 100П, Pt1000 и др.), термопары (ТХА, ТХК, ТПП и др.), а также датчики с унифицированным токовым сигналом 4...20 мА (0...20 мА, 0...5 мА) или напряжением 0...1 В (0...50 мВ).
Модификация 2ТРМ1-Щ1.У2.РР выполнена в стандартном щитовом корпусе Щ1 (размеры 96×96 мм, вырез в щите 92×92 мм) со степенью защиты лицевой панели IP54. Прибор оснащен двумя независимыми электромагнитными реле (РР) с коммутационной способностью до 8 А при 220 В AC, что позволяет управлять нагревателями, охладителями, вентиляторами, задвижками или подавать аварийную сигнализацию.
| Модель / Полная маркировка | 2ТРМ1-Щ1.У2.РР (Серия ОВЕН 2ТРМ1) |
| Торговая марка / Бренд | ОВЕН (OWEN) |
| Тип прибора | Двухканальный двухпозиционный измеритель-регулятор |
| Количество измерительных каналов | 2 независимых канала |
| Тип измерительных входов | 2 универсальных входа (поддержка ТС, ТП, 0...5 мА, 4...20 мА, -50...+50 мВ, 0...1 В) |
| Выходное устройство 1 (ВУ1) | Электромагнитное реле (Р), 8 А при 220 В AC / 30 В DC |
| Выходное устройство 2 (ВУ2) | Электромагнитное реле (Р), 8 А при 220 В AC / 30 В DC |
| Предел основной приведенной погрешности | ±0.25% (для термопреобразователей сопротивления) / ±0.5% (для термопар) |
| Напряжение питания (модификация У2) | Универсальное: 90...264 В AC (50 Гц) или 20...375 В DC |
| Потребляемая мощность | не более 7 В·А |
| Тип и размеры корпуса | Щитовой Щ1 (96 × 96 × 65 мм) |
| Монтажный вырез в щите | 92 × 92 мм |
| Степень защиты корпуса | IP54 (со стороны передней панели) / IP20 (со стороны клемм) |
| Тип индикации | Два 4-разрядных светодиодных индикатора (красный и зеленый) |
| Логика работы выходов | Двухпозиционный регулятор (ON/OFF), П-регулятор, сигнализатор, вычисление разности каналов |
| Температура окружающей среды | −20 °C … +50 °C |
| Соответствие стандартам | ГОСТ Р 51522, ТР ТС 004/2011, ТР ТС 020/2011, Внесен в Государственный реестр СИ |
Значение символов в наименовании прибора ОВЕН 2ТРМ1-Щ1.У2.РР:
| Символ / Индекс | Расшифровка параметра | Техническое значение |
|---|---|---|
| 2ТРМ1 | Тип прибора | Двухканальный измеритель-регулятор микропроцессорный. |
| Щ1 | Тип корпуса | Щитовое исполнение, лицевая панель 96×96 мм, вырез 92×92 мм, глубина 65 мм. |
| У2 | Исполнение по питанию и входам | Универсальное питание 90...264 В AC / 20...375 В DC и обновленная аппаратная платформа. |
| Р | Выходное устройство 1 (ВУ1) | Электромагнитное реле с током коммутации до 8 А. |
| Р | Выходное устройство 2 (ВУ2) | Электромагнитное реле с током коммутации до 8 А. |
Сферы применения измерителя-регулятора ОВЕН 2ТРМ1-Щ1.У2.РР:
| Сфера применения | Тип оборудования / установки | Назначение прибора |
|---|---|---|
| Пищевая промышленность | Печи, сушильные камеры, пастеризаторы, варочные котлы | Контроль и поддержание технологической температуры по двум зонам. |
| Системы отопления и ГВС | Котельные, тепловые пункты (ИТП/ЦТП), насосные станции | Измерение температуры на подающей и обратной магистрали, защита от перегрева. |
| Системы вентиляции и кондиционирования | Приточные установки, климатические камеры, холодильники | Двухпозиционное управление компрессорами, калориферами и вентиляторами. |
Можно ли использовать 2ТРМ1 с датчиками температуры Pt100 или ДТК (термопара)?
Да, прибор 2ТРМ1-Щ1.У2.РР имеет универсальные входы. Тип подключаемого датчика (Pt100, 50М, ТХА, ТХК и др.) выбирается программно в меню настройки прибора без необходимости разборки или пайки.
Какую нагрузку можно подключать напрямую к релейным выходам РР?
Релейные выходы рассчитаны на максимальный ток 8 А при напряжении 220 В AC (активная нагрузка, например, ТЭН). Для управления индуктивной нагрузкой или более мощными электродвигателями рекомендуется использовать промежуточные реле или контакторы (магнитные пускатели).
Чем отличается корпус Щ1 от других типов корпусов?
Корпус Щ1 — это классический щитовой корпус квадрантной формы с размером передней панели 96×96 мм и монтажным вырезом 92×92 мм. Он предназначен для встраивания в дверцы шкафов и щитов управления.
Внесен ли прибор ОВЕН 2ТРМ1 в Государственный реестр средств измерений?
Да, измерители-регуляторы ОВЕН 2ТРМ1 внесены в Госреестр СИ и могут поставляться с первичной метрологической поверкой для коммерческого и промышленного учета.
