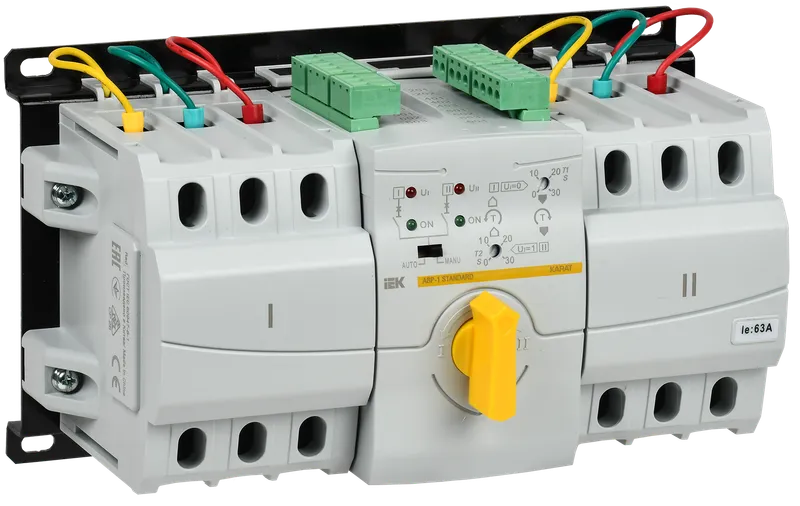

Блок автоматического ввода резерва IEK STANDARD АВР-1, 3P, 63 А, с запуском генератора, IP20 — MVR10-3-063
Моноблочное устройство автоматического переключения ввода резерва (АВР) · 3 силовых полюса (3P / 400 В) · Номинальный ток 63 А (до 35 кВт) · Встроенный контакт дистанционного запуска генератора (ДГУ) · Механическая и электрическая блокировки встречного включения · Монтаж на DIN-рейку 35 мм
Описание
Модульное устройство автоматического ввода резерва IEK STANDARD АВР-1 (63 А, 3P, с запуском генератора, артикул MVR10-3-063) представляет собой компактный готовый моноблок, предназначенный для автоматического переключения потребителей с основного трехфазного ввода питания (Сеть 1) на резервный ввод (Сеть 2 или дизель/бензогенератор) при пропадании, перекосе или выходе за допустимые пределы напряжения основной сети.
Блок АВР-1 63А объединяет в одном корпусе электронный контроллер управления, силовую коммутационную группу на 63 А и встроенную сухую контактную группу для автоматического запуска и остановки генератора. Наличие двойной взаимной блокировки (механической и электрической) полностью исключает опасное одновременное включение двух источников питания и встречное подавание тока. Устройство оснащено переключателем режимов «Автомат / Ручное», позволяющим при необходимости управлять коммутацией вручную при помощи рукоятки. Модульное исполнение упрощает сборку распределительных щитов АВР для частных домов, коттеджей, малых производств, насосных станций и коммерческих объектов.
| Артикул производителя | MVR10-3-063 |
| Модель устройства | АВВ-1 STANDARD 63A (АВР-1) |
| Серия оборудования | Модульное оборудование KARAT / IEK |
| Тип устройства | Автоматический переключатель ввода резерва (моноблок) |
| Количество силовых полюсов | 3P (3 трехфазных силовых входа) |
| Номинальный рабочий ток Ie (AC-31B) | 63 А (максимальная активная мощность до 35 кВт) |
| Номинальное напряжение сети Un | 230/400 В переменного тока (50 Гц) |
| Функция пуска генератора | Да (встроенный «сухой контакт» управления автозапуском ДГУ) |
| Режимы работы устройства | Автоматический (AUTO) / Ручной (MANUAL) |
| Время переключения с Ввода 1 на Ввод 2 | менее 2.0 секунд |
| Вид блокировки вводов | Двойная (электромеханическая и механическая шторка) |
| Индикация состояния вводов | Светодиодные индикаторы «Сеть 1» / «Сеть 2» / «Работа» |
| Номинальное напряжение изоляции Ui | 690 В AC |
| Коммутационная износостойкость | 5 000 циклов В/О |
| Механическая износостойкость | 10 000 циклов В/О |
| Способ монтажа | На стандартную DIN-рейку 35 мм или монтажную панель |
| Степень защиты корпуса | IP20 по ГОСТ 14254 |
| Диапазон рабочих температур | −5 °C … +40 °C |
| Стандарты соответствия | ГОСТ IEC 60947-6-1, ТР ТС 004/2011, ТР ТС 020/2011 |
Назначение силовых и управляющих клемм блока IEK АВР-1 STANDARD 63А:
| Маркировка клемм | Тип цепи / Напряжение | Функциональное назначение |
|---|---|---|
| Ввод 1 (L1, L2, L3) | Силовой ввод (380/400 В) | Подключение 3 фаз от основного сетевого ввода (городская электросеть). |
| Ввод 2 (R1, R2, R3) | Силовой ввод (380/400 В) | Подключение 3 фаз от резервного источника (второй фидер или силовые выходы генератора). |
| Нагрузка (T1, T2, T3) | Силовой выход на щит | Подключение отходящих фазных линий к распределительным автоматам потребителей. |
| Клеммы Gen Start (NO/NC/COM) | Цепь управления ДГУ (сухой контакт) | Выходной контакт команды запуск/останов генератора. Замыкается при пропадании фаз Ввода 1. |
Как АВР-1 подает команду на запуск генератора?
При исчезновении или падении напряжения на основном Вводе 1 внутреннее реле блока переключает «сухой контакт» управления генератором. Этот контакт замыкает цепь автозапуска ДГУ/БГУ, давая сигнал на старт двигателя.
Есть ли выдержка времени перед переключением нагрузки на генератор?
Да, переключение на резерв происходит после появления стабильного напряжения на Вводе 2. Задержка позволяет генератору выйти на рабочие обороты и прогреться перед приемом полной электрической нагрузки.
Можно ли переключить питание вручную, если автоматика отключена?
Да, переведя тумблер на лицевой панели в положение «MANUAL», вы можете переключать вводы вручную с помощью специальной комплектной рукоятки.
Нужно ли докупать контакторы к этому блоку АВР?
Нет, блок IEK АВР-1 STANDARD является моноблочным устройством «всё в одном». Силовые моторизованные контакторы уже построены внутрь корпуса, поэтому внешние контакторы не требуются.
