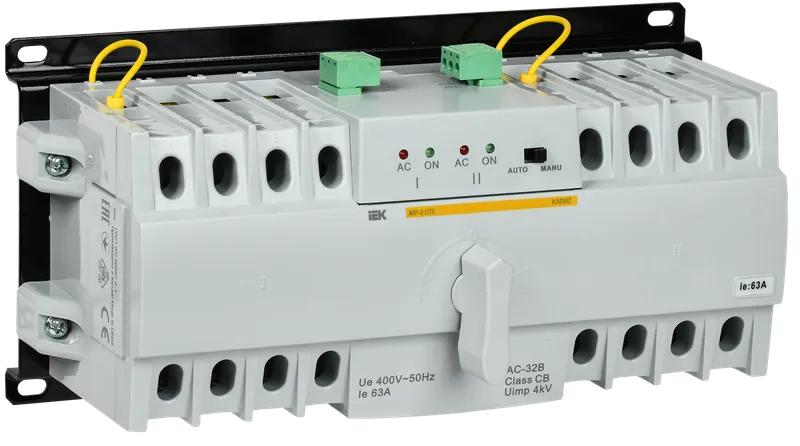

Устройство автоматического ввода резерва (моноблок) АВР-2 LITE 3Р 63А 4.5кА 400В IEK

<h2>🔌 Устройство автоматического ввода резерва (моноблок) АВР-2 LITE 3Р 63А 4.5кА 400В IEK</h2>

<h2>📌 Назначение</h2>

<p>Устройство автоматического ввода резерва АВР-2 LITE 3Р 63А предназначено для автоматического переключения питания трёхфазных электрических цепей переменного тока на резервный источник при аварийном отключении или снижении качества основного питания.<br />
Контроль параметров сети осуществляется по фазе А.</p>

<p>Решение подходит для промышленных предприятий, коммерческих объектов, жилых зданий, инженерных систем и объектов социальной инфраструктуры.</p>

<hr />
<h2>⚙️ Принцип работы</h2>

<ol>
<li>
<p>Нормальный режим — питание поступает от основного источника.</p>
</li>
<li>
<p>Аварийная ситуация — при пропадании напряжения или отклонении параметров по фазе А устройство фиксирует сбой.</p>
</li>
<li>
<p>Автоматическое переключение — питание мгновенно переводится на резервный источник.</p>
</li>
<li>
<p>Восстановление — при стабилизации параметров основного ввода АВР автоматически возвращает питание на него.<br />
Также предусмотрен ручной режим переключения.</p>
</li>
</ol>

<hr />
<h2>✅ Преимущества</h2>

<ul>
<li>
<p>📏 Компактное решение — занимает минимум места в щите.</p>
</li>
<li>
<p>⚡ Устойчивость к электромагнитным помехам — стабильная работа в сложных условиях.</p>
</li>
<li>
<p>💡 Энергосбережение — потребление не более 5 Вт.</p>
</li>
<li>
<p>🎛 Плавный диапазон регулировки времени срабатывания.</p>
</li>
<li>
<p>🔄 Два режима работы — ручной и автоматический.</p>
</li>
<li>
<p>🔧 Возможность замены автоматов ВА47-29 на модели с другим номиналом тока.</p>
</li>
</ul>

<hr />
<h2>🏭 Где применяется</h2>

<ul>
<li>
<p>Промышленные предприятия</p>
</li>
<li>
<p>Бизнес-центры и офисные здания</p>
</li>
<li>
<p>Объекты ЖКХ</p>
</li>
<li>
<p>Торговые комплексы</p>
</li>
<li>
<p>Частные дома и коттеджи</p>
</li>
<li>
<p>Медицинские и социальные учреждения</p>
</li>
</ul>

<hr />
<h2>🛠 Рекомендации по монтажу и эксплуатации</h2>

<ul>
<li>
<p>Устанавливать в сухих помещениях с защитой от влаги и пыли в соответствии с IP-степенью.</p>
</li>
<li>
<p>Монтаж выполнять квалифицированным электриком.</p>
</li>
<li>
<p>Подключение вести согласно схеме производителя.</p>
</li>
<li>
<p>Регулярно проверять исправность автоматов и контактов.</p>
</li>
<li>
<p>Не превышать допустимые параметры по току и напряжению.</p>
</li>
</ul>

<hr />
<h2>📊 Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Номин ток, А</td>
<td>63</td>
</tr>
<tr>
<td>Количество полюсов</td>
<td>3</td>
</tr>
<tr>
<td>Способ управления переключением</td>
<td>Ручное и автоматическое</td>
</tr>
<tr>
<td>Мощность на размыкание - IEC947 Icu 400 В, кА</td>
<td>4.5</td>
</tr>
<tr>
<td>Диапазон рабочих напряжений, В</td>
<td>160...265</td>
</tr>
<tr>
<td>Нижний порог напряжения срабатывания АВР, В</td>
<td>180</td>
</tr>
<tr>
<td>Верхний порог напряжения срабатывания АВР, В</td>
<td>260</td>
</tr>
<tr>
<td>Режимы переключений</td>
<td>Авт. перекл. с авт.возвратом</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>125</td>
</tr>
<tr>
<td>Глубина, мм</td>
<td>125</td>
</tr>
<tr>
<td>Группа механического исполнения по ГОСТ 17516.1</td>
<td>М2</td>
</tr>
<tr>
<td>Диапазон рабочих температур, °C</td>
<td>-5...40</td>
</tr>
<tr>
<td>Защита от перегрузки, А</td>
<td>63</td>
</tr>
<tr>
<td>Классификация по способности реагировать на токи КЗ по ГОСТ IEC 60947-6-1</td>
<td>СВ</td>
</tr>
<tr>
<td>Кол-во рабочих положений рукоятки</td>
<td>3</td>
</tr>
<tr>
<td>Максимальное число проводников на зажим</td>
<td>≤ 2</td>
</tr>
<tr>
<td>Модульное исполнение</td>
<td>Нет</td>
</tr>
<tr>
<td>Момент затяжки винтов контактных зажимов, Нм</td>
<td>2</td>
</tr>
<tr>
<td>Наличие противопожарной защиты</td>
<td>Нет</td>
</tr>
<tr>
<td>Наличие реле для управления генератором</td>
<td>Нет</td>
</tr>
<tr>
<td>Номинальное напряжение в сети перемен тока 50 Гц, В</td>
<td>400</td>
</tr>
<tr>
<td>Потребляемая мощность, Вт</td>
<td>≤ 5</td>
</tr>
<tr>
<td>Присоединительная способность, мм²</td>
<td>1...25</td>
</tr>
<tr>
<td>С функцией защиты от утечки в землю</td>
<td>Нет</td>
</tr>
<tr>
<td>Тип встроенных автоматических выключателей</td>
<td>ВА47-29</td>
</tr>
<tr>
<td>Тип присоединяемых проводников</td>
<td>Провода и кабели с проведением специальной подготовки и шины</td>
</tr>
<tr>
<td>Характеристика срабатывания от сверхтоков тип</td>
<td>С</td>
</tr>
<tr>
<td>Ширина, мм</td>
<td>248</td>
</tr>
</tbody>
</table>

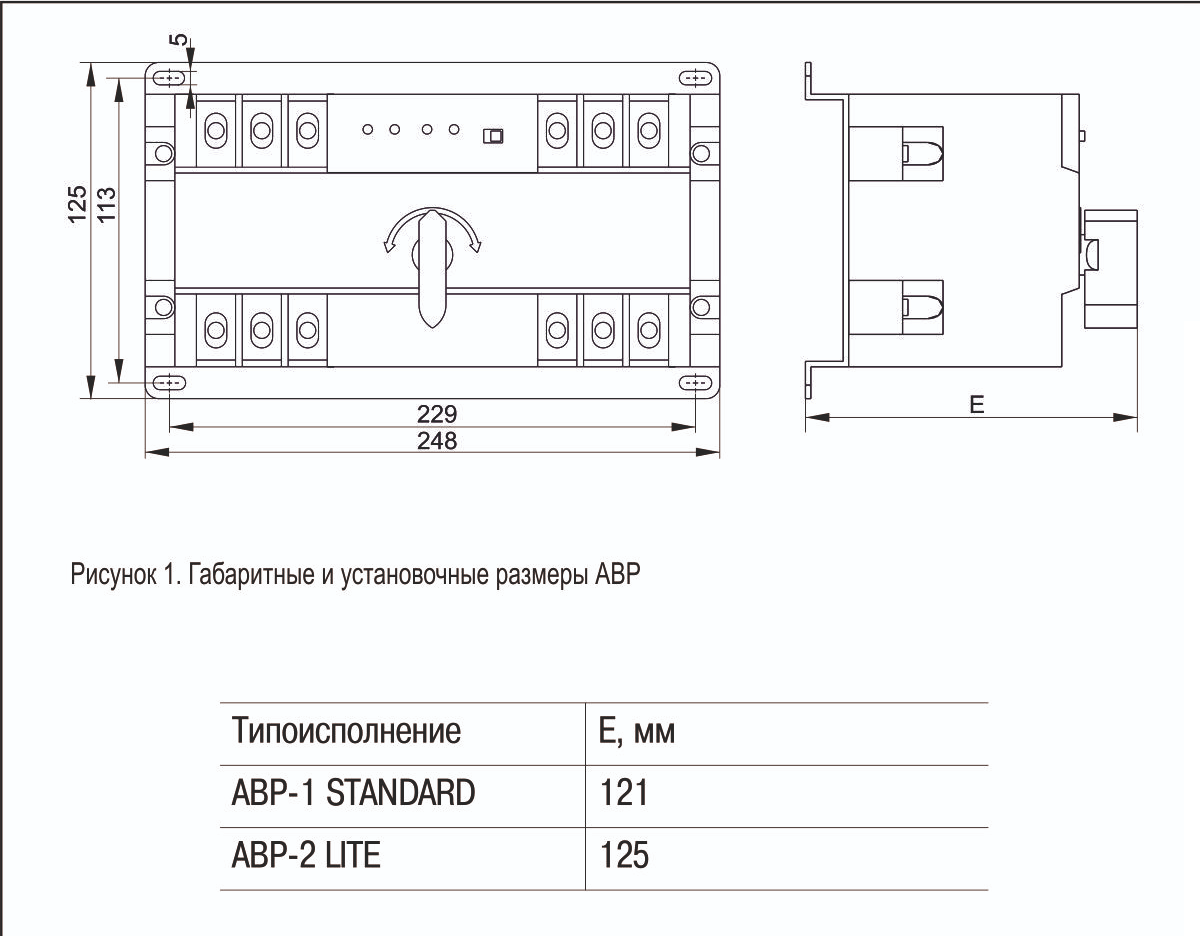

<h2>Схема подключения </h2>

<p><img alt="" src="https://images.satu.kz/226427909_w640_h2048_izobrazhenie_2024_09_05_174419779.png?fresh=1&;PIMAGE_ID=226427909" style="width: 640px; height: 597px;" /></p>
