Блок АВР CHINT NZ7-125S 3Р 100А 25кА 400В

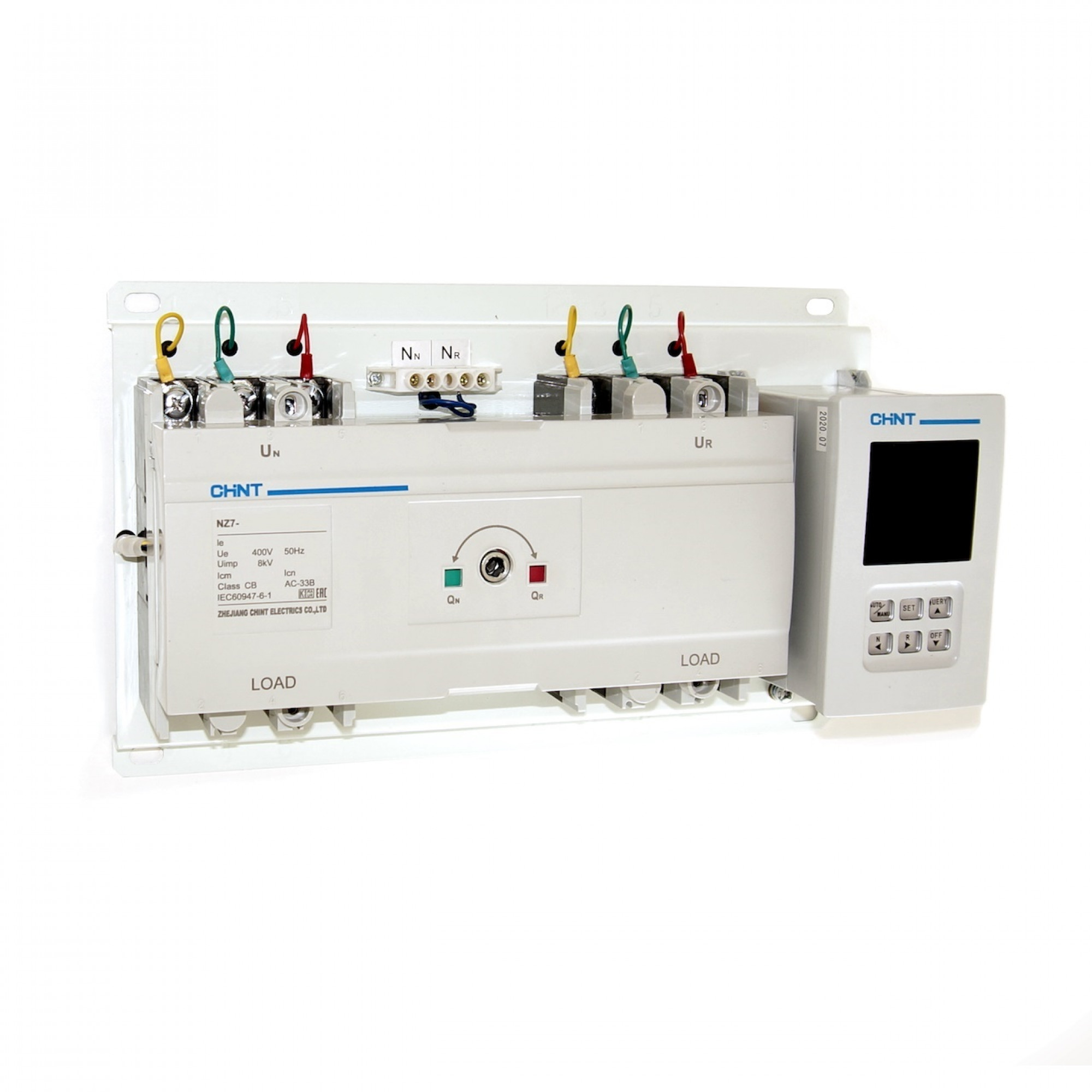

CHINT · Серия NZ7 · Артикул: 422134Блок автоматического ввода резерва CHINT NZ7-125S (3-полюсный, номинальный ток 100 А) представляет собой высокотехнологичное комплектное устройство моноблочного типа, предназначенное для обеспечения бесперебойного электроснабжения потребителей в трехфазных сетях переменного тока частотой 50 Гц напряжением до 400 В. Изделие гармонично совмещает в единой жесткой конструкции два силовых автоматических выключателя в литом корпусе, встроенный электрический мотор-привод, механический блокировочный механизм и интеллектуальный цифровой контроллер управления. Устройство осуществляет непрерывный автоматический мониторинг качества параметров входящей сети и выполняет безопасное переключение нагрузки при авариях.
Технические характеристики
| Наименование параметра электрооборудования | Значение технического стандарта |
|---|---|
| Заводской артикул модели | 422134 |
| Бренд / Производитель | CHINT Electric (Чинт) |
| Серия продукции | NZ7 (Оборудование автоматического ввода резерва) |
| Количество силовых полюсов | 3 полюса (3P / трехполюсный) |
| Номинальный рабочий ток устройства (In) | 100 А |
| Предельная отключающая способность (Icu) | 25 кА (при рабочем напряжении 400 В) |
| Номинальное рабочее напряжение (Ue) | 400 В AC (переменный ток) |
| Номинальное напряжение изоляции (Ui) | 690 В |
| Номинальная частота переменного тока | 50 Гц |
| Категория применения автоматики | AC-33B (управление моторными нагрузками и смешанными цепями) |
| Время непосредственного переключения вводов | 0.6–0.8 с |
| Диапазон регулировки задержки времени переключения | Регулируемый, от 5 до 300 с |
| Типы защитных расцепителей | Тепловой (от перегрузки) и электромагнитный (от короткого замыкания) |
| Варианты алгоритмов автоматической работы | С самовозвратом к основной сети, равноценные вводы, работа с ДГУ |
| Степень защиты (лицевой фасад / клеммная зона) | IP40 / IP20 |
| Габаритные внешние размеры блока (ШхВхГ) | 390х240х150 мм |
| Соответствие профильным техническим стандартам | IEC/EN 60947-6-1, ГОСТ Р 50030.6.1 |
| Международные сертификаты качества | KEMA, CE, EAC |
Режимы работы встроенного контроллера
Интеллектуальный микропроцессорный блок управления позволяет гибко настроить логику переключения в зависимости от структуры энергосистемы объекта:
| Код / Тип логического режима | Описание алгоритма автоматического управления |
|---|---|
| Режим R (С самовозвратом) | Автоматический переход с основного ввода (Ввод №1) на резервный (Ввод №2) при падении параметров сети. При восстановлении стабильных характеристик на основном вводе система производит автоматический обратный переход к исходной схеме. |
| Режим работы на равноценных вводах | Оба ввода признаются полностью эквивалентными. При пропадании напряжения на работающем в данный момент вводе система переходит на противоположный источник без обратного приоритетного возврата. |
| Режим F (Работа с генератором) | Специализированная программа автоматического перехода от промышленной стационарной сети к автономной дизель-генераторной установке (ДГУ) с выдачей сухого контакта на запуск ДГУ. |
Ключевые преимущества блока CHINT NZ7
Частые вопросы о товаре
Блок АВР CHINT NZ7-125S представляет собой готовое моноблочное устройство автоматического ввода резерва. Оно предназначено для непрерывного контроля параметров трехфазной электросети и автоматического переключения нагрузки между двумя независимыми источниками питания при выходе напряжения за допустимые пределы, обрыве фаз или коротком замыкании.
Устройство поддерживает три основных режима работы: автоматический переход с основного ввода на резервный с самовозвратом (режим работы от двух независимых электросетей), автоматический режим работы на двух равноценных вводах, а также автоматический переход от сети к дизель-генератору с подачей сигнала запуска ДГУ.
Нет, не требуется. Устройство поставляется как законченный заводской модуль, в конструкции которого уже реализована надежная встроенная механическая и электрическая блокировка. Это полностью исключает риски одновременного включения обоих силовых вводов и встречного нахлеста фаз.
