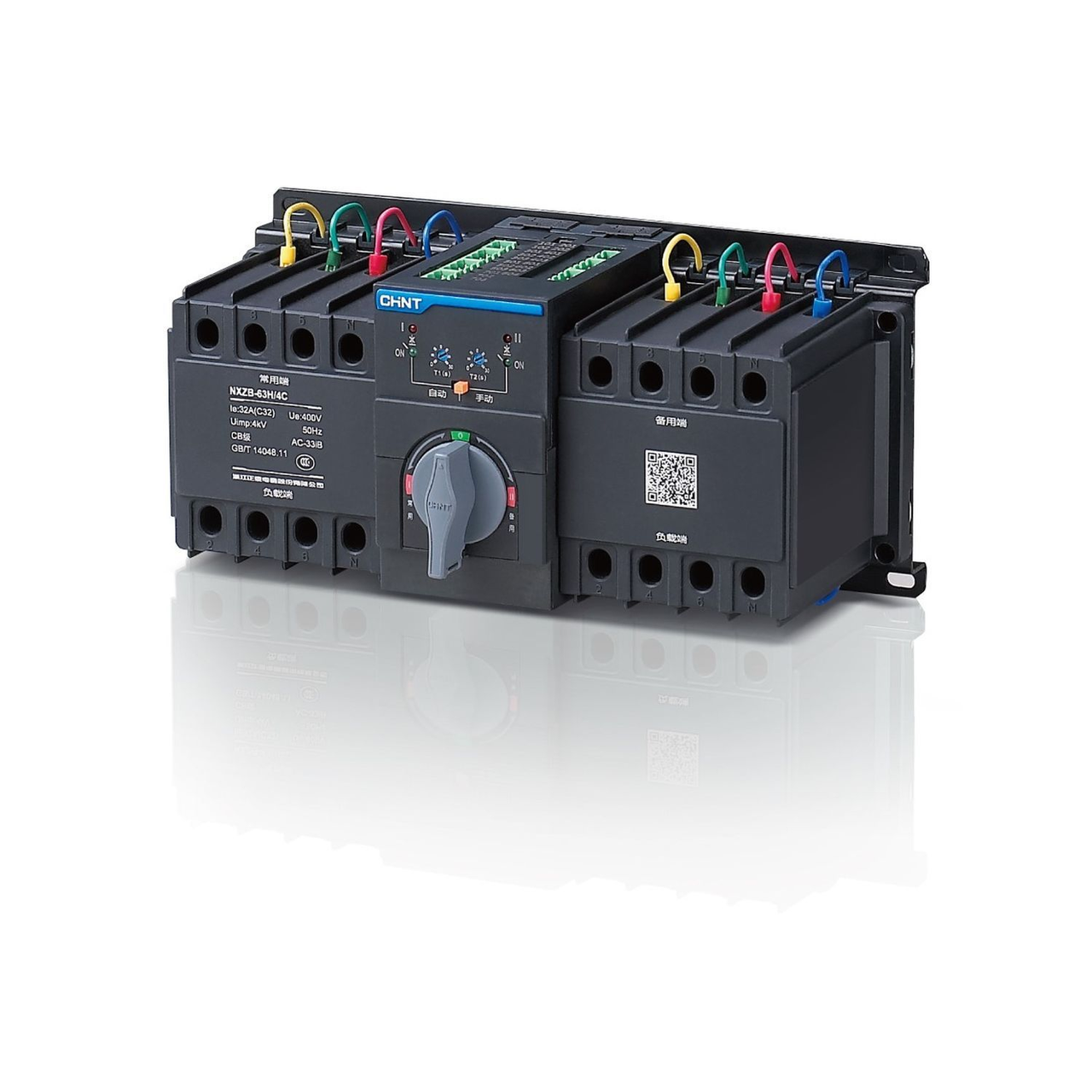

Устройство АВР CHINT NXZB-63H/4C, 4P, 63 А, D, 10 кА, 2 ввода

<p>Устройство автоматического ввода резерва серии NXZM предназначено для автоматического перехода от одного источника питания к другому с целью поддержания нормального питания цепей нагрузки.</p>

<p>Подходит для работы с трехфазными четырехпроводными воздушными линиями электропередач. Такие линии с дублирующими заземлителями нейтрали встречаются на промышленных объектах и в сетях общего назначения (многоэтажные здания, жилые кварталы и др.).</p>

<p>Серия NXZM охватывает модельный ряд от 63 до 800 А.</p>

<p>Устройство может стабильно работать в сложных условиях эксплуатации, таких как перепады тепла и влажности, предельно низкие или высокие температуры, образование солевого тумана и др.</p>

<p>Помимо основного назначения моноблочный АВР серии NXZM выполняет функции защиты нагрузки от проблем во входящей электрической сети.</p>

<p><strong>Несколько режимов работы</strong></p>

<ul>
<li>Основной ввод с самовозвратом.<br />
При падении напряжения происходит автоматическое переключение нагрузки на питание от резервного ввода. С восстановлением напряжения на основном вводе устройство самостоятельно переведет нагрузку обратно на питание от первого ввода.</li>
<li>Два равнозначных ввода.<br />
Этот режим работы предполагает, что основной и резервный вводы находятся в равных условиях. При отсутствии напряжения на первом вводе нагрузка переключается на второй ввод. И продолжает от него питаться, даже когда напряжение на первом вводе восстановится. То есть не происходит самовозврата. При этом в случае необходимости всегда можно выполнить переключение вручную.</li>
<li>Режим работы с генератором.<br />
Он предполагает, что в качестве резервного источника электроэнергии выступает генераторная установка. В таком режиме задействуются дополнительные функции управления. Помимо переключения на резерв моноблочный АВР серии NXZM подает сигнал на запуск и остановку генератора. При этом уставки времени переключения или подачи сигнала можно самостоятельно задать с помощью блока управления.</li>
</ul>

<p><strong>Возможности устройства</strong></p>

<ul>
<li>Работа в режиме "сеть-сеть" или "сеть-генератор".<br />
Возможно переключение как от одной коллективной сети к другой, так и от сети к резервному генератору. Это существенно расширяет сферу применения моноблочных АВР серии NXZM.</li>
<li>Автоматический и ручной режим работы.<br />
Перевод питания с одного ввода на другой возможно не только в автоматическом режиме, но и вручную. Для этого достаточно просто повернуть рукоять управления на корпусе устройства.</li>
<li>Индикация параметров сети.<br />
О текущем состоянии устройства сигнализирует световая индикация. А узнать текущие параметры обоих вводов и прочую сопутствующую информацию можно благодаря цифровому дисплею.</li>
<li>Функция прямой и обратной связи с противопожарной системой.<br />
Позволяет взаимодействовать с системами управления цепями пожаротушения, оповещения и эвакуационного освещения.</li>
<li>Высокая отключающая способность.<br />
Предельная отключающая способность моделей серии NXZM доходит до 50 кА, что превышает характеристики многих других аналогичных моноблочных АВР.</li>
</ul>

<p><strong>Защитные функции</strong></p>

<ul>
<li>Защита от повышенного напряжения.<br />
Контроль напряжения на основном и резервном источнике питания. Автоматическое переключение при повышенном напряжении. Регулировка задержки времени переключения.</li>
<li>Защита от пониженного напряжения.<br />
Контроль параметров напряжения на обоих вводах. Переключение на другой ввод при пониженном напряжении. Возможность регулировки уставок напряжения и задержки времени перехода.</li>
<li>Защита от выпадения фазы.<br />
При обнаружении отключения или обрыва фазы напряжения происходит переключение на другой ввод.</li>
<li>Защита от перегрузки.<br />
Обнаружение сверхтоков в электрической цепи и перевод питания нагрузки на другой ввод.</li>
<li>Защита от короткого замыкания.<br />
Автоматическое переключение при появлении токов короткого замыкания. Контроль токов перегрузки и короткого замыкания выполняется на обоих вводах.</li>
</ul>

<p><strong>Конструктивные особенности</strong></p>

<ul>
<li>Моноблочная конструкция.<br />
Формат моноблока способствует простой и быстрой интеграции АВР CHINT серии NXZM в распределительный щит. Также моноблочный АВР более надежен в работе и менее подвержен влиянию окружающей среды (корпус защищает от попадания пыли, грязи, брызг воды).</li>
<li>Компактные размеры корпуса.<br />
Новая функциональная компоновка позволила существенно уменьшить габариты устройства. Рукоятка ручного управления расположилась справа. А дисплейный блок вынесен на крышку моноблока. Это позволило сократить размеры корпуса по ширине.</li>
<li>Съемный дисплейный блок.<br />
Позволяет размещать его на дверце шкафа, чтобы визуально контролировать текущий режим работы, состояние обоих вводов, значение рабочего напряжения и другие параметры. Дает возможность управлять работой устройства без необходимости доступа внутрь шкафа. В комплект устройства входит кабель-удлинитель для подключения дисплейного блока.</li>
<li>Эргономичная рукоятка.<br />
Она служит для ручного переключения режимов работы. Форма рукоятки и ее расположение с правой стороны устройства способствуют удобному захвату и выводят опыт эксплуатации на более высокий уровень.</li>
</ul>

<p>Применимые стандарты:</p>

<ul>
<li>Производственный стандарт МЭК 60947-1. МЭК 60947-6-1</li>
<li>МЭК 60068-2-1 (низкие температуры)</li>
<li>МЭК 60068-2-2 (высокие температуры)</li>
<li>МЭК 60068-2-30 (периодически возникающее влажное тепло)</li>
<li>МЭК 60068-2-11 (солевой туман)</li>
</ul>

<p><strong>Обзор моноблочного АВР серии NXZM (CHINT)</strong></p>

<p><strong><iframe allowfullscreen="allowfullscreen" frameborder="0" height="315" src="//www.youtube.com/embed/epWgZW-Ada8?rel=0&loop=0&autoplay=0&controls=1&showinfo=1&disablekb=0&modestbranding=0" width="560"></iframe></strong></p>

<h2>Технические характеристики</h2>

<p>Количество полюсов 4</p>

<p>Степень защиты IP30</p>

<p>Габаритные и установочные размеры (ШхВхГ), мм 300x240x190</p>

<p>Номинальное напряжение изоляции, В 500</p>

<p>Номинальный ток теплового расцепителя, А 63</p>

<p>Степень загрязнения среды 3</p>

<p>Номинальная отключающая способность, кА 17</p>

<p>Механическая износостойкость, циклов 10000</p>

<p>Электрическая износостойкость, циклов 3000</p>

<p>Стандарты IEC/EN 60947-6-1 ГОСТ Р 50030.6.1</p>

<p>Частота, Гц 50</p>

<p>Номинальное напряжение питания цепи управления, В 230</p>

<p>Рабочая температура окружающей среды, °C -5 ...+40</p>

<p>Номинальное импульсное выдерживаемое напряжение, кВ 4</p>

<p>Номинальное напряжение, В 400</p>

<p>Гарантийный срок для конечного потребителя, месяцев с даты продажи не более 24</p>
