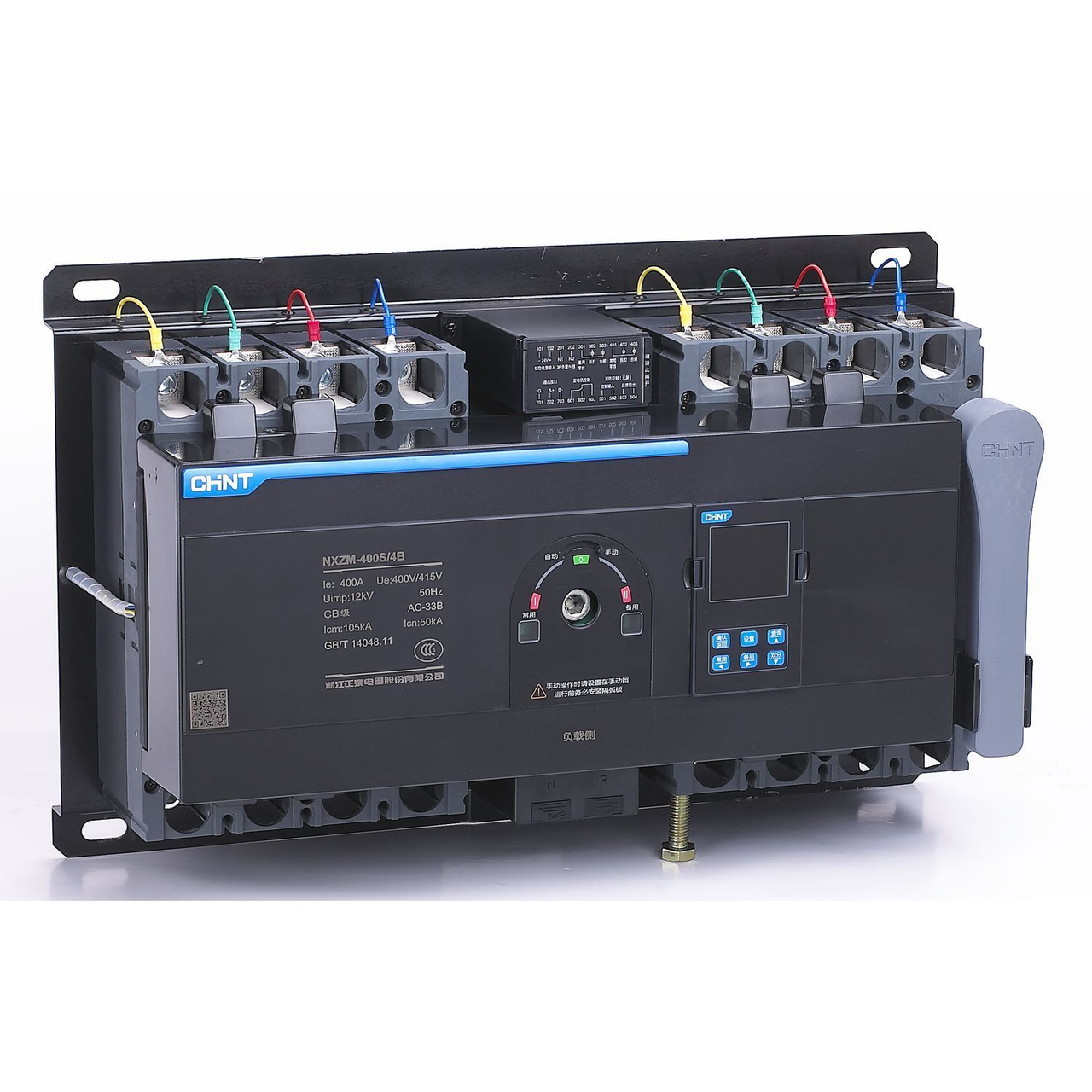

Устройство автоматического ввода резерва CHINT NXZM-400S/3B, 3Р, 400 А, 50 кА, 400 В
Трехполюсный моноблочный автоматический выключатель ввода резерва (АВР / ATSE) серии NXZM от одного из мировых лидеров электротехнической индустрии CHINT · Номинальный рабочий ток 400 А · Предельная отключающая способность короткого замыкания 50 кА (при 400 В AC) · Сконструирован на базе двух силовых автоматических выключателей в литом корпусе (MCCB) с электроприводом, встроенным процессором микропроцессорного контроллера управления типа B и надежной электрической и механической блокировками · Предназначен для бесперебойного переключения электроснабжения первой и особых групп категории надежности в трехфазных сетях 400 В (50/60 Гц) · Выполняет функции непрерывного контроля фазных напряжений, защиты от перегрузок и коротких замыканий, а также выдает сухой контакт на автозапуск дизель-генераторной установки (ДГУ)
Описание
Промышленный моноблочный блок автоматического ввода резерва (АВР / ATSE) CHINT NXZM-400S/3B (артикул 256811, номинальный ток 400 А, 3 полюса, предельная отключающая способность 50 кА, рабочий класс S, со встроенным интеллектуальным контроллером типа B) представляет собой законченное высоконадежное решение для обеспечения непрерывного и бесперебойного электроснабжения ответственных потребителей I категории.
В отличие от самодельных схем АВР на контакторах или отдельной сборке автоматов, моноблок серии NXZM спроектирован как единый заводской модуль. Конструкция объединяет в одном корпусе два мощных силовых автоматических выключателя в литом корпусе (MCCB), высокоскоростной электромоторный привод, двойную взаимную механическую и электрическую блокировки, исключающие встречно-параллельное включение двух ввода, а также микропроцессорный блок управления с жидкокристаллическим экраном и кнопками программирования.
Контроллер версии **B** непрерывно мониторит качество питающего напряжения основного и резервного вводов по всем трем фазам: отслеживает пропадание фазы, отклонение напряжения выше или ниже нормы, асимметрию, перекос фаз и изменение частоты. При аварии на основном вводе устройство за доли секунды выполняет безопасную перекоммутацию на резервную сеть или выдает сигнал управления на автоматический запуск дизель-генераторной установки (ДГУ).
| Модель / Заводской артикул | NXZM-400S/3B (Код заказа 256811) |
| Торговая марка / Производитель | CHINT Electrics |
| Тип оборудования | Моноблочное устройство автоматического ввода резерва (АВР / ATSE) |
| Базовая платформа силовых аппаратов | Автоматические выключатели в литом корпусе (MCCB) с моторным приводом |
| Количество полюсов | 3P (3 силовых полюса) |
| Номинальный рабочий ток (In) | 400 А |
| Номинальное рабочее напряжение (Ue) | 400 В AC (50/60 Гц) |
| Предельная отключающая способность (Icu) | 50 кА (при 400 В) |
| Рабочая отключающая способность (Ics) | 100% Icu (50 кА) |
| Номинальное напряжение изоляции (Ui) | 800 В |
| Импульсное выдерживаемое напряжение (Uimp) | 8 кВ |
| Категория применения | AC-33iB / AC-33B |
| Функции контроллера управления (Тип B) | Мониторинг 3 фаз, защита от Umin/Umax, обрыва фазы, задержка переключения (0.1–30 с), запуск ДГУ |
| Режимы работы АВР | Автоматический режим (сеть-сеть, сеть-генератор) / Ручной режим управления |
| Время переключения (I → II) | не более 3.2 сек (без учета программируемой выдержки времени) |
| Тип подключения силовых проводников | Переднее присоединение медных/алюминиевых шин под болт М10 |
| Механическая износостойкость | 10 000 циклов ВО |
| Электрическая износостойкость | 3 000 циклов ВО |
| Степень защиты корпуса | IP30 (со стороны лицевой панели) / IP20 (клеммы) |
| Диапазон рабочих температур | −5 °C … +40 °C |
| Соответствие стандартам | ГОСТ IEC 60947-6-1, ТР ТС 004/2011, ТР ТС 020/2011 |
Значение символов в наименовании блока АВР CHINT NXZM-400S/3B (256811):
| Символ / Обозначение | Расшифровка параметра | Техническое значение |
|---|---|---|
| NXZM | Серия моноблочных АВР | Моноблочные устройства АВР на базе силовых автоматов в литом корпусе MCCB. |
| 400 | Габарит корпуса / Каркас | Типоразмер кадра на максимальный рабочий ток до 400 Ампер. |
| S | Отключающая способность | Стандартная отключающая способность при коротком замыкании Icu = 50 кА. |
| 3 | Число силовых полюсов | 3P — трехполюсное исполнение для 3-фазных сетей без коммутации нейтрали. |
| B | Тип микропроцессора | Интеллектуальный контроллер с LCD-экраном, регулировкой таймеров и контактом запуска ДГУ. |
Сферы применения моноблочного устройства АВР CHINT NXZM-400S/3B (400 А, 50 кА):
| Сфера применения | Тип объекта / установки | Назначение блока АВР |
|---|---|---|
| Промышленность и заводы | Главные распределительные щиты (ГРЩ), цеховые ВРУ, шкафы АВР | Автоматическое переключение питания технологических линий и насосных станций при аварии основного ввода. |
| Коммерческая недвижимость | Бизнес-центры, ТРЦ, дата-центры (ЦОД), аэропорты, вокзалы | Обеспечение непрерывной работы серверов, систем вентиляции, дымоудаления и пожаротушения. |
| Объекты здравоохранения и инфраструктуры | Больницы, операционные блоки, котельные, водоканалы | Гарантированное питание электроприемников I и особой категорий надежности от сети или ДГУ. |
В чем главное преимущество моноблока NXZM перед контакторным АВР?
Моноблок NXZM включает встроенную силовую защиту от коротких замыканий и перегрузок (MCCB 50 кА) и жесткую **механическую блокировку**, исключающую случайное замыкание двух фидеров. Контакторы не содержат встроенных защит от КЗ и требуют сложной внешней обвязки контроллерами и реле.
Может ли АВР NXZM-400S/3B работать по схеме «Сеть — Дизель-генератор»?
Да. Контроллер типа **B** специально запрограммирован для работы как по схеме «Сеть — Сеть», так и «Сеть — Генератор». При отключении сетевого напряжения АВР выдает сигнал задержки на запуск ДГУ, ждет выхода генератора на номинальные параметры и переключает нагрузку.
Можно ли управлять переключением вручную?
Да, на лицевой панели имеется переключатель «Auto / Manual». При переводе в ручной режим автоматика отключается, и оператор может переключать вводы с помощью встроенной рукоятки ручного привода.
Нужен ли отдельный оперативный блок питания для контроллера?
Нет. Питание контроллера и моторного привода NXZM осуществляется напрямую от фазных напряжений контролируемых вводов. Дополнительный внешний источник питания 24 В или 220 В не требуется.
