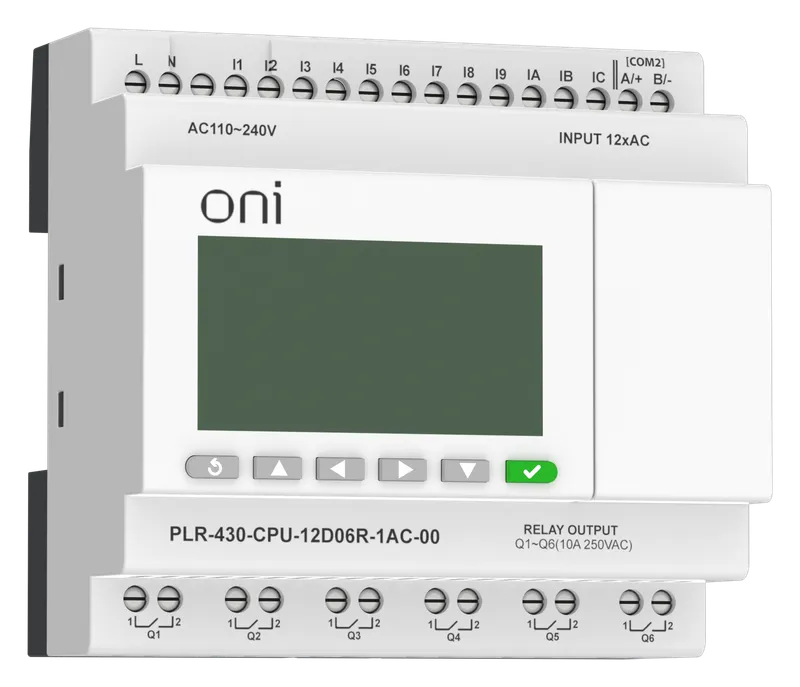

Программируемый логический контроллер ONI ПЛК-430, 230 В AC, 12DI / 6RO, RS-485, Modbus, с экраном
Многофункциональный программируемый логический контроллер (микро-ПЛК) серии ПЛК-430 бренда ONI · Питание от сети переменного тока 100–240 В AC · 12 дискретных входов (~230 В AC) · 6 релейных выходов (до 10 А) · Встроенный коммуникационный интерфейс RS-485 с поддержкой протоколов Modbus RTU / Modbus ASCII (Master / Slave) · Встроенный монохромный ЖК-дисплей с кнопками ввода и управления · Поддержка бесплатной среды программирования ONI PLR Studio (FBD / LADDER) · Возможность расширения входов/выходов до 280 точек · Монтаж на DIN-рейку 35 мм · Предназначен для построения распределенных систем автоматики, диспетчеризации, АВР, вентиляции и управления инженерным оборудованием
Описание
Программируемый логический контроллер ONI ПЛК-430 (модуль ЦПУ 12DI/6RO, 230 В AC, RS-485, с экраном) — это компактный микро-ПЛК продвинутого уровня, сочетающий широкие вычислительные возможности, прямое питание от бытовой и промышленной сети 220–230 В AC и встроенный порт последовательной связи RS-485.
Аппарат оборудован 12 дискретными входами переменного тока (~230 В AC), позволяющими подключать концевые выключатели, реле и кнопки без применения промежуточных блоков питания, и 6 релейными выходами с коммутационной способностью до 10 А. Наличие встроенного порта RS-485 с поддержкой стандартных протоколов Modbus RTU / Modbus ASCII позволяет включать ПЛК-430 в верхний уровень систем диспетчеризации (SCADA-системы), а также подключать графические панели оператора (HMI), частотные преобразователи и внешние модули ввода/вывода.
Встроенный информативный ЖК-дисплей с подсветкой и клавиатурой навигации дает возможность отслеживать статус технологических параметров, изменять уставки времени/счетчиков и оперативно просматривать журнал аварий прямо на лицевой панели щита. Настройка и разработка алгоритмов осуществляются в бесплатной среде ONI PLR Studio на наглядных языках графического программирования FBD и LADDER.
| Артикул / Модель | PLK-430-CPU1206-230AC (Серия ПЛК-430) |
| Торговая марка / Производитель | ONI (IEK GROUP) |
| Тип устройства | Программируемый логический контроллер (микро-ПЛК) |
| Напряжение питания | 100…240 В AC (50/60 Гц, допустимый диапазон 85…265 В AC) |
| Количество дискретных входов (DI) | 12 входов (переменный ток ~100…240 В AC) |
| Количество дискретных выходов (RO) | 6 релейных выходов (нормально открытые контакты NO) |
| Коммутационная способность выходов | До 10 А (250 В AC / 30 В DC, резистивная нагрузка) |
| Интерфейс связи | Встроенный RS-485 (гальванически изолированный) |
| Поддерживаемые сетевые протоколы | Modbus RTU / Modbus ASCII (режимы Master и Slave) |
| Дисплей и навигация | Текстово-графический ЖК-экран (4 строки по 16 символов) + 6 клавиш |
| Часы реального времени (RTC) | Встроенный энергонезависимый календарь и часы |
| Объем памяти программы | до 512 функциональных блоков (FBD) / 300 строк (LADDER) |
| Возможность расширения В/В | До 16 модулей расширения (суммарно до 280 точек) |
| Среда разработки ПО | ONI PLR Studio (бесплатное ПО на русском языке) |
| Степень защиты корпуса | IP20 |
| Способ монтажа | На DIN-рейку 35 мм или винтами на монтажную панель |
| Габаритные размеры (Ш × В × Г) | 95 × 90 × 61 мм |
| Масса (вес нетто) | 0.35 кг (350 грамм) |
| Диапазон рабочих температур | −20 °C … +55 °C |
| Соответствие стандартам | ГОСТ IEC 61131-2, ТР ТС 004/2011, ТР ТС 020/2011 |
Значение символов в маркировке контроллера ONI ПЛК-430:
| Символ / Обозначение | Расшифровка параметра | Техническое значение |
|---|---|---|
| ПЛК-430 | Серия контроллеров ONI | Серия ПЛК со встроенным дисплеем и сетевым портом RS-485. |
| 12 DI | Дискретные входы | 12 каналов контроля состояния сетевых сигналов 230 В AC. |
| 6 RO | Релейные выходы | 6 сухих релейных контактов на ток коммутации до 10 А. |
| 230V AC | Тип питания | Прямое питание от стандартной сети переменного тока 220–230 В. |
| RS-485 / Modbus | Последовательный порт | Сетевая интеграция в SCADA, панели HMI и системы BMS. |
Сферы применения программируемого контроллера ONI ПЛК-430 (230 В AC, RS-485):
| Сфера применения | Типовая система | Назначение контроллера |
|---|---|---|
| Диспетчеризация и автоматизация зданий (BMS) | Шкафы управления освещением, вентиляцией, обогревом кровли | Локальное автоматическое управление и передача текущих статусов по RS-485 Modbus в диспетчерский пункт. |
| Системы автоматического ввода резерва (АВР) | Шкафы АВР на 2 или 3 ввода с секционированием | Мониторинг сетевых фаз 230 В, задержки переключения, управление контакторами и передача журнала АВР по сети. |
| Вентиляция и кондиционирование (HVAC) | Приточные и вытяжные вентустановки, тепловые завесы | Управление скоростями вентиляторов, ступенями ТЭНов, контроль датчиков и связь с панелью оператора HMI. |
| Насосные станции и водоснабжение | Шкафы управления насосами (ШУН) и КНС | Автоматическое чередование работы насосов, контроль поплавковых датчиков 230 В и дистанционный мониторинг. |
Какое напряжение подавать на дискретные входы контроллера ПЛК-430 230V AC?
Дискретные входы данной модификации рассчитаны на переменный ток напряжением **~100…240 В AC**. Вы можете подключать фазное напряжение 230 В непосредственно через концевые выключатели или кнопки без промежуточных реле.
В чем разница между линейкой PLR-S и серии ПЛК-430?
Главное отличие серии ПЛК-430 — наличие **встроенного изолированного порта RS-485 Modbus** в базовом блоке, в то время как для линейки PLR-S порт RS-485 поставляется в виде отдельного опционального модуля расширения.
Где взять программное обеспечение для загрузки алгоритмов?
Программа **ONI PLR Studio** поставляется бесплатно и доступна на официальном сайте производителя (oni-system.com / iek.ru). В ней доступно программирование на языках FBD/LADDER, эмулятор и полная библиотека функциональных блоков.
Можно ли подключить к ПЛК-430 сенсорную панель оператора?
Да, к порту RS-485 по протоколу Modbus RTU (Master/Slave) напрямую подключаются графические сенсорные панели оператора (например, ONI NETZ или панели других брендов).
