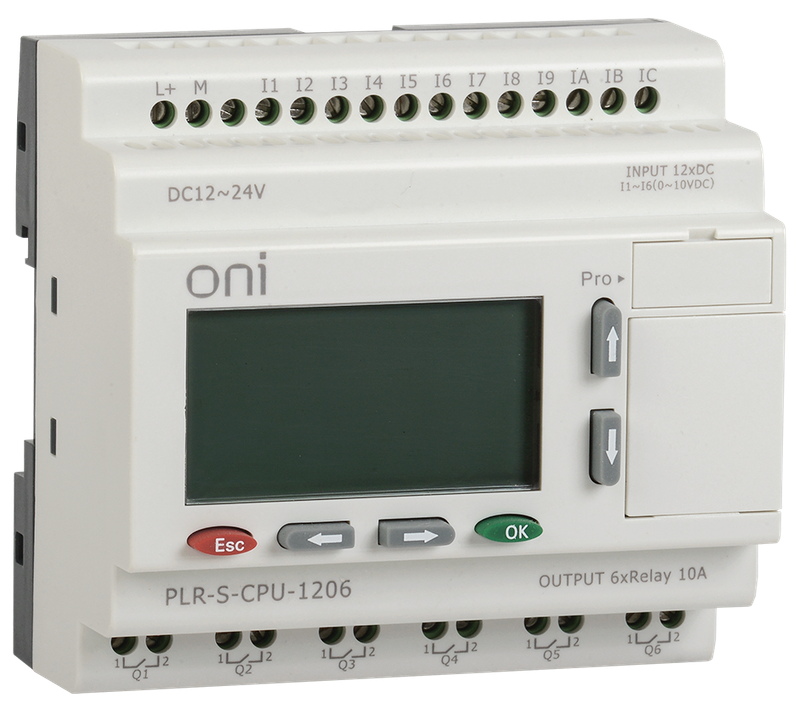

Логическое реле ONI PLR-S CPU1206, 12DI, 6RO, 12–24 В DC, с экраном
Программируемое логическое реле (микро-ПЛК) серии PLR-S бренд-линейки ONI · 12 дискретных входов (из них 4 входа могут работать как аналоговые 0–10 В) · 6 релейных выходов (до 10 А) · Напряжение питания 12–24 В DC · Встроенный монохромный ЖК-дисплей с клавишами навигации и ввода уставок · Поддержка бесплатных языков программирования FBD и LADDER в среде ONI PLR Studio · Возможность расширения модуля ввода/вывода до 280 точек · Монтаж на DIN-рейку 35 мм · Предназначено для автоматизации вентиляции, насосных станций, АВР, освещения и локальных производственных процессов
Описание
Программируемое логическое реле ONI PLR-S CPU1206 (артикул PLR-S-CPU1206) — это компактный интеллектуальный контроллер (микро-ПЛК) начального уровня с интегрированным ЖК-дисплеем и кнопками операторского ввода, спроектированный для построения эффективных систем локальной автоматики и диспетчеризации.
Модуль оснащен 12 дискретными входами (из которых 4 входа могут использоваться как аналоговые 0–10 В постоянного тока) и 6 релейными выходами с высокой коммутационной способностью (до 10 А на активную нагрузку). Питание осуществляется постоянным напряжением от 12 до 24 В DC. Встроенный экранированный текстово-графический дисплей позволяет отслеживать текущее состояние входов/выходов, просматривать аварийные сигналы и редактировать временно-токовые уставки прямо на объекте без подключения ПК.
Программирование контроллеров серии ONI PLR-S выполняется в бесплатной русскоязычной среде ONI PLR Studio на наглядных языках FBD (функциональные блоковые диаграммы) или LADDER (релейно-контактные схемы). При необходимости масштабирования системы базовый блок поддерживает подключение дополнительных модулей расширения входов/выходов, коммуникационных адаптеров RS-485 (Modbus RTU/ASCII) и сетевых плат.
| Артикул / Модель | PLR-S-CPU1206 (Серия PLR-S) |
| Торговая марка / Производитель | ONI (IEK GROUP) |
| Тип устройства | Программируемое логическое реле (Микро-ПЛК) |
| Напряжение питания | 12…24 В DC (допустимый диапазон 10.8…28.8 В DC) |
| Количество дискретных входов (DI) | 12 входов (12–24 В DC) |
| Аналоговые входы (AI) | 4 входа (конфигурируются из дискретных входов I9…I12, диапазон 0…10 В DC, 10 бит) |
| Количество дискретных выходов (RO) | 6 релейных выходов (нормально открытые контакты NO) |
| Коммутационная способность выходов | До 10 А (250 В AC / 30 В DC, резистивная нагрузка) |
| Дисплей и клавиатура | ЖК-экран с зеленой подсветкой (4 строки по 16 символов) + 6 клавиш управления |
| Часы реального времени (RTC) | Встроенные (энергонезависимый календарь и часы) |
| Объем программы / памяти | до 512 функциональных блоков (FBD) / 300 строк (LADDER) |
| Возможность расширения | До 16 модулей расширения (до 280 точек ввода/вывода) |
| Среда разработки / ПО | ONI PLR Studio (бесплатное ПО, языки FBD и LADDER) |
| Степень защиты | IP20 |
| Способ монтажа | На DIN-рейку 35 мм или винтовое крепление на панель |
| Габаритные размеры (Ш × В × Г) | 95 × 90 × 61 мм (эквивалент 5.3 стандартных модулей) |
| Масса (вес нетто) | 0.32 кг (320 грамм) |
| Диапазон рабочих температур | −20 °C … +55 °C |
| Соответствие стандартам | ГОСТ IEC 61131-2, ТР ТС 004/2011, ТР ТС 020/2011 |
Значение символов в наименовании контроллера ONI PLR-S CPU1206:
| Обозначение | Расшифровка параметра | Техническое значение |
|---|---|---|
| PLR-S | Programmable Logic Relay - Standard | Серия программируемых логических реле марки ONI. |
| CPU | Central Processing Unit | Базовый процессорный модуль системы автоматизации. |
| 12 | Число входов (DI) | Базовый блок содержит 12 дискретных входов. |
| 06 | Число выходов (RO) | Базовый блок содержит 6 релейных выходов. |
| DC | Тип питания и входов | Безопасное постоянное напряжение питания 12–24 В DC. |
Сферы применения логического реле ONI PLR-S CPU1206 (12DI/6RO, 24V DC):
| Сфера применения | Типовая задача | Назначение контроллера |
|---|---|---|
| Системы вентиляции и кондиционирования (HVAC) | Приточно-вытяжные установки, калориферы, вентиляторы | Управление заслонками, контроль температуры по 0–10 В, защита от замораживания водяных нагревателей. |
| Насосные станции и водоснабжение | Станции первого и второго подъема, дренаж, КНС | Каскадное управление 2–3 насосами, чередование наработки, контроль датчиков уровня и давления. |
| Системы ввода резерва (АВР) | Шкафы АВР на 2 или 3 ввода | Контроль наличия фаз, соблюдение временных задержек и управление секционными контакторами. |
| Управление освещением и ЖКХ | Уличное, фасадное и лестничное освещение, парковки | Включение освещения по календарному расписанию (RTC), датчикам движения и освещенности. |
Где скачать программу для настройки реле ONI PLR-S?
Программное обеспечение **ONI PLR Studio** доступно для бесплатного скачивания на официальном сайте производителя (oni-system.com / iek.ru). ПО полностью на русском языке и включает встроенный эмулятор для проверки программ без физического контроллера.
Как задействовать аналоговые входы 0–10 В на модели CPU1206?
Входы I9, I10, I11 и I12 базового модуля могут конфигурироваться в среде программирования как аналоговые 0–10 В DC. К ним напрямую подключаются датчики с аналоговым выходом 0–10 В без применения внешних нормирующих преобразователей.
Можно ли программировать реле прямо с его экрана?
Да, встроенный экран и клавиатура позволяют выполнять базовое программирование функциональными блоками (FBD), изменять уставки таймеров и счетчиков, а также менять логику прямо на объекте.
Есть ли в этом базовом блоке встроенный интерфейс RS-485 Modbus?
Для подключения контроллера к сети Modbus RTU (для связи с панелями оператора или скада-системами) к базовому блоку присоединяется компактный коммуникационный модуль расширения RS-485 серии ONI PLR.
