Артикул:
PLR-S-EMD-0808
Автоматизация процессов и зданий · Промышленная автоматика · Логические реле ONI PLR-S

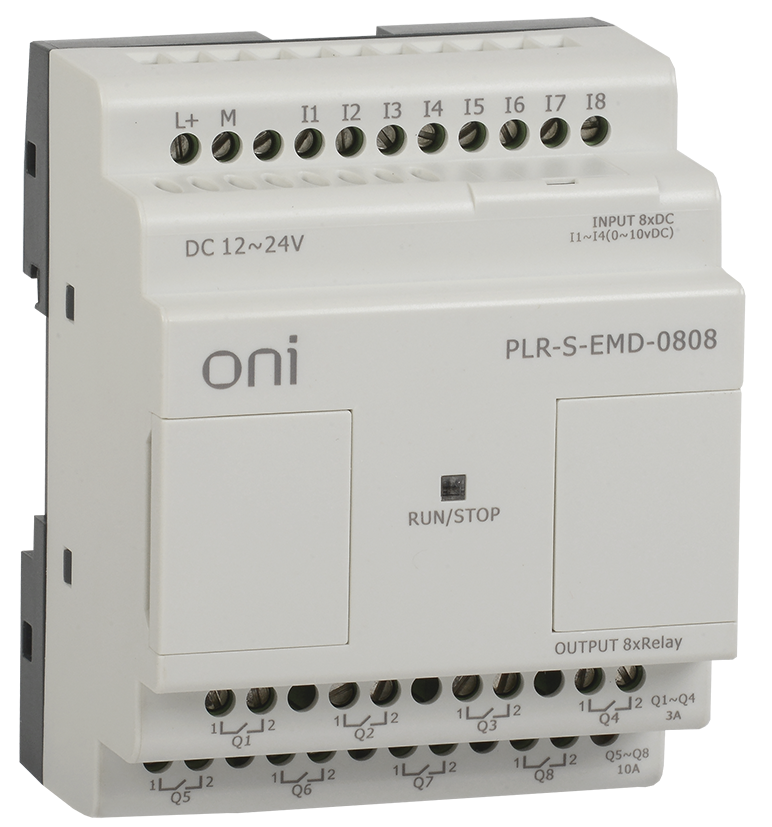

Модуль расширения ONI PLR-S-8DI-8DO-R-DC, 8 DI, 8 RO, 12-24 В DC
Производитель: ONI (ГК IEK) · Серия: PLR-S · Артикул: PLR-S-8DI-8DO-R-DC · Дискретных входов (DI): 8 · Релейных выходов (RO): 8 · Питание: 12-24 В DC · Степень защиты: IP20Дискретный модуль расширения ONI серии PLR-S промышленного класса (конфигурация 8DI / 8 дискретных входов постоянного тока, 8RO / 8 релейных выходов типа «сухой контакт», номинальное рабочее напряжение собственного питания и входных каналов 12-24 В DC, исполнение выходов — электромеханическое реле с коммутационной способностью до 8 А, монтаж на стандартную 35-миллиметровую DIN-рейку, интерфейсная межмодульная шина подключения в комплекте) предназначен для масштабирования систем локальной автоматизации на базе микро-ПЛК ONI. Данная низковольтная модификация постоянного тока (12-24 В DC) позволяет напрямую, без промежуточных реле, подключать бесконтактные индуктивные, оптические и емкостные датчики, концевые выключатели и кнопки управления, работающие в безопасных низковольтных цепях. Модуль расширения обрабатывает сигналы датчиков и коммутирует исполнительные механизмы (контакторы, соленоиды, клапаны, лампы), значительно расширяя гибкость и канальную емкость систем вентиляции, КНС, АВР и конвейерных линий.
12-24 В DC
Питание и входы
8 Входов
Тип DI (дискретные)
8 Выходов
Тип RO (релейные)
До 8 А
Ток на канал вых.
35 мм DIN
Способ монтажа
IP20
Класс защиты
📦 Базовая комплектация поставки: Модуль дискретного расширения ONI PLR-S-8DI-8DO-R-DC в сборе · Съемный соединительный шлейф (интерфейсный разъем) для подключения к базовому интеллектуальному реле · Индивидуальная картонная упаковочная коробка · Краткий паспорт изделия с руководством по техническому монтажу.
Полные технические характеристики модуля расширения ONI PLR-S (Версия 12-24V DC)
| Наименование технического параметра автоматики | Значение стандарта и нормативного регламента бренда ONI |
|---|---|
| Тип компонента системы автоматизации | Модуль расширения каналов ввода-вывода дискретный |
| Заводской бренд / Разработчик промышленной серии | ONI (Официальное подразделение промышленной автоматизации IEK) |
| Продуктовая линейка логических устройств | PLR-S (Логические реле малой автоматизации) |
| Специфицированный артикул низковольтной модели | PLR-S-8DI-8DO-R-DC |
| Номинальное рабочее напряжение питания модуля | 12–24 В DC (постоянный ток, диапазон фильтрации от 10.8 до 28.8 В) |
| Количество и тип входных каналов контроля (DI) | 8 дискретных входов постоянного тока (12-24 В DC) |
| Количество и тип выходных каналов управления (DO/RO) | 8 релейных выходов (нормально-открытые контакты / RO) |
| Максимальный ток коммутации релейных выходов | 8 А на канал (для резистивной активной нагрузки) |
| Предельное коммутируемое напряжение выходов | До 250 В переменного тока (AC) / До 30 В постоянного тока (DC) |
| Электрическая изоляция (гальваническая развязка) | Да (оптоэлектронная для входов, электромеханическая для реле) |
| Тип соединительных клеммных блоков | Винтовые зажимы лифтового типа под отвертку |
| Сечение подключаемых сигнальных проводов | 0.5 – 2.5 мм² (с обязательным обжимом наконечниками) |
| Способ монтажа и пространственное положение | На DIN-рейку 35 мм (горизонтальная установка в ряд с ПЛК) |
| Степень защиты от пыли и влаги (ГОСТ 14254) | IP20 (требуется установка в шкаф автоматики) |
| Соответствие профильным техническим регламентам | ТP ТC 004/2011, ТP ТC 020/2011 (ЭМС), EAC |
Конструктивные особенности и преимущества модулей расширения ONI
Низковольтная безопасность — питание и входы 12-24 В DC обеспечивают безопасность персонала и оборудования при пусконаладке.
Универсальное реле 8 А — выходы типа «сухой контакт» коммутируют как силовые цепи 230 В AC, так и сигнальные линии DC.
Прямое сопряжение с датчиками — входы постоянного тока позволяют подключать полупроводниковые датчики положения напрямую.
Быстрое расширение шины — модули соединяются в единый моноблок с головным реле посредством комплектного шлейфа за секунды.
Светодиодная LED-индикация — фронтальные индикаторы по каждому каналу входов/выходов облегчают отладку алгоритма и диагностику.
Компактный форм-фактор — плотное расположение клеммных пар минимизирует занимаемое пространство на DIN-рейке.
💡 Инженерные рекомендации по монтажу, адресации и проектированию цепей ПЛК:
Модуль PLR-S-8DI-8DO-R-DC устанавливается на DIN-рейку с правой стороны от головного логического реле ONI PLR-S. Перед соединением межмодульного шлейфа интерфейсной шины полностью обесточьте систему питания! Адресация каналов ввода-вывода (например, входы как I9–I16, выходы как Q5–Q12) присваивается средой программирования автоматически в зависимости от физического порядка подключения модулей к базовому реле.
Для цепей питания 12-24 В DC и дискретных входов используйте качественный медный провод ПуГВ сечением 0.5–1.0 мм² с опрессовкой наконечниками НШВИ. Сквозные общие шины питания датчиков («минус» источника) разводите централизованно. Помните: при коммутации релейными выходами мощных индуктивных нагрузок (катушек магнитных контакторов, соленоидных клапанов) параллельно нагрузке обязательно устанавливайте искрогасящие RC-цепочки для переменного тока или защитные диоды для постоянного тока. Это предотвратит обгорание контактов внутренних реле модуля и продлит их ресурс.
⚠️ Критические меры безопасности и важные технологические ограничения:
Все работы по монтажу, перекоммутации сигнальных трасс и подключению межмодульной шины выполняются строго при полностью отключенном электропитании шкафа автоматики.
Принципиальное ограничение: Категорически запрещается подавать переменный ток напряжением 230 В AC на верхние клеммы питания и дискретных входов (DI) данной низковольтной модификации! Подача высокого напряжения на цепи, рассчитанные на 12-24 В DC, приведет к мгновенному выгоранию входных оптопар, печатных плат и полному выходу модуля расширения из строя. Проверяйте номинал источника питания перед включением.
Ограничения выходов: Не превышайте длительный ток нагрузки свыше 8 А на один релейный канал. При необходимости управления трехфазными двигателями задействуйте выходы модуля исключительно для питания катушек промежуточных реле или силовых контакторов.
Степень защиты IP20: Устройство запрещено эксплуатировать во влажных, запыленных помещениях или агрессивных средах без внешнего герметичного защитного шкафа (не ниже IP54).
