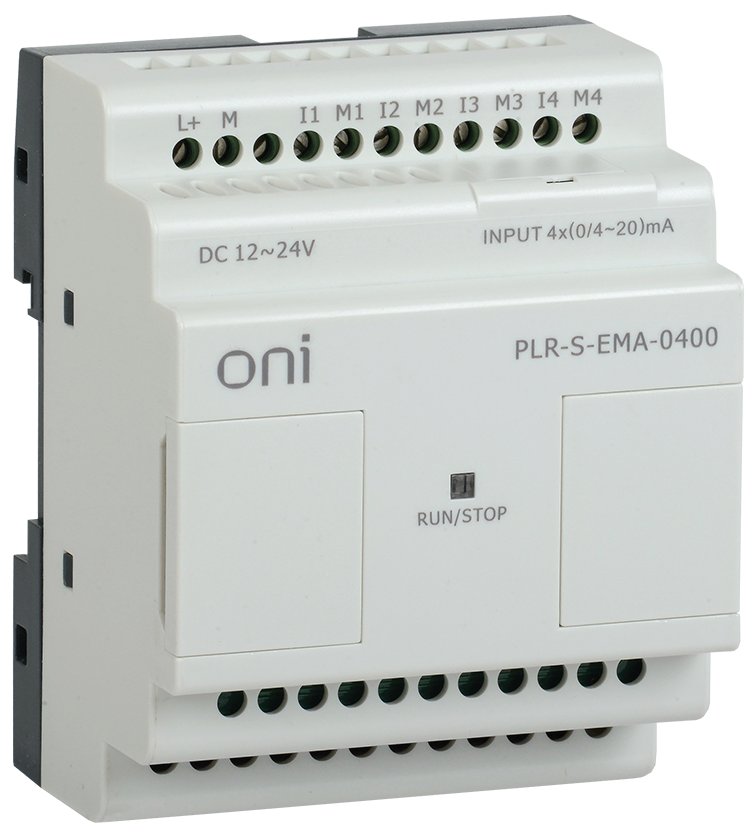

Модуль расширения ONI PLR-S, 4 AI, 0.4-20 мА, 12–24 В DC

Описание

Модуль расширения PLR-S 4AI предназначен для увеличения количества аналоговых входов программируемых логических реле (PLR) серии ONI.

Он принимает сигналы от аналоговых датчиков и передает их в основное реле для дальнейшей обработки и управления технологическим процессом.

Принцип работы

1. Принятие аналогового сигнала

   • Модуль оснащен 4 аналоговыми входами (AI), работающими в диапазоне 0.4…20 мА.
   • Принимает сигналы от датчиков тока, таких как датчики температуры, давления, уровня, расхода и другие промышленные измерительные устройства.

2. Преобразование и передача данных

   • Входные аналоговые данные оцифровываются и передаются на основное устройство (логическое реле PLR-S) по внутреннему интерфейсу.

3. Обработка в контроллере

   • Логическое реле анализирует полученные данные, выполняет заложенные в нем алгоритмы и выдает управляющие команды исполнительным механизмам (например, включение насоса, регулирование температуры и т. д.).

Где применяется

1. Промышленная автоматизация:

• Контроль давления в трубопроводах.
• Мониторинг уровня жидкости в резервуарах.
• Регулирование температуры в производственных процессах.

2. Автоматизация зданий и ЖКХ:

• Управление системой отопления по показаниям температуры.
• Контроль расхода воды и газа в системах коммунального хозяйства.

3. Аграрный сектор:

• Контроль влажности почвы и автоматическое орошение.
• Измерение параметров воздуха в теплицах.

4. Энергетика и инженерные системы:

• Контроль параметров электрических систем (ток утечки, нагрузки и т. д.).
• Мониторинг параметров генераторов и электродвигателей.

Преимущества

✅ Расширение функциональности – увеличивает число аналоговых входов логического реле без необходимости замены основного устройства.
✅ Высокая точность измерений – поддержка промышленных аналоговых датчиков с токовым выходом (4-20 мА).
✅ Совместимость – легко интегрируется с PLR-S контроллерами, в комплект поставки входит кабель для подключения к модулю ЦПУ.
✅ Гальваническая развязка – повышенная защита от помех и электрических наводок.
✅ Компактность и простота установки – монтируется на DIN-рейку, не занимает много места в шкафу управления.
✅ Экономичность – использование модулей расширения дешевле, чем приобретение более мощных контроллеров с большим количеством аналоговых входов.

Модуль расширения PLR-S 4AI (0.4..20мА) 12-24В DC ONI является незаменимым устройством для расширения возможностей логических реле ONI.

Он обеспечивает высокоточную обработку аналоговых сигналов, увеличивает гибкость системы автоматизации и прост в установке и эксплуатации.

Технические характеристики

Рекомендации по монтажу и эксплуатации

Монтаж:

• Устанавливается на DIN-рейку 35 мм в электрическом щите.
• Рабочее напряжение 12-24 В DC – важно использовать стабильный источник питания.
• Подключение аналоговых датчиков выполняется в соответствии со схемой подключения (соблюдать полярность!).
• Важно минимизировать длину проводов для снижения помех и потерь сигнала.

Эксплуатация:

• Рабочая температура: от -20°C до +55°C, избегать перегрева.
• Периодически проверять надёжность соединений и состояние проводки.
• Следить за чистотой вентиляционных отверстий в шкафу управления для обеспечения охлаждения.
• При необходимости обновлять прошивку основного контроллера для корректной работы с модулем.
