Программируемое логическое реле ONI PLR-S CPU0804, 12–24 В DC (8DI / 4AI, 4RO, не расширяемое)
Ультракомпактное программируемое логическое реле (микро-ПЛК) начальной серии PLR-S ONI · Питание 12–24 В DC · 8 дискретных входов (из них 4 конфигурируются как аналоговые 0–10 В DC) · 4 релейных выхода (до 10 А) · Не расширяемое моноблочное исполнение без экрана · Монтаж на DIN-рейку 35 мм · Программирование в бесплатной русскоязычной среде ONI PLR Studio (FBD / Ladder) · Бюджетное решение для базовых задач локальной автоматизации
Описание
Программируемое логическое реле ONI PLR-S CPU0804 (питание 12–24 В DC) представляет собой компактный экономичный микро-ПЛК начальной линейки PLR-S, предназначенный для реализации алгоритмов автоматического управления начального уровня в системах инженерного оборудования зданий, ЖКХ и малых промышленных установках.

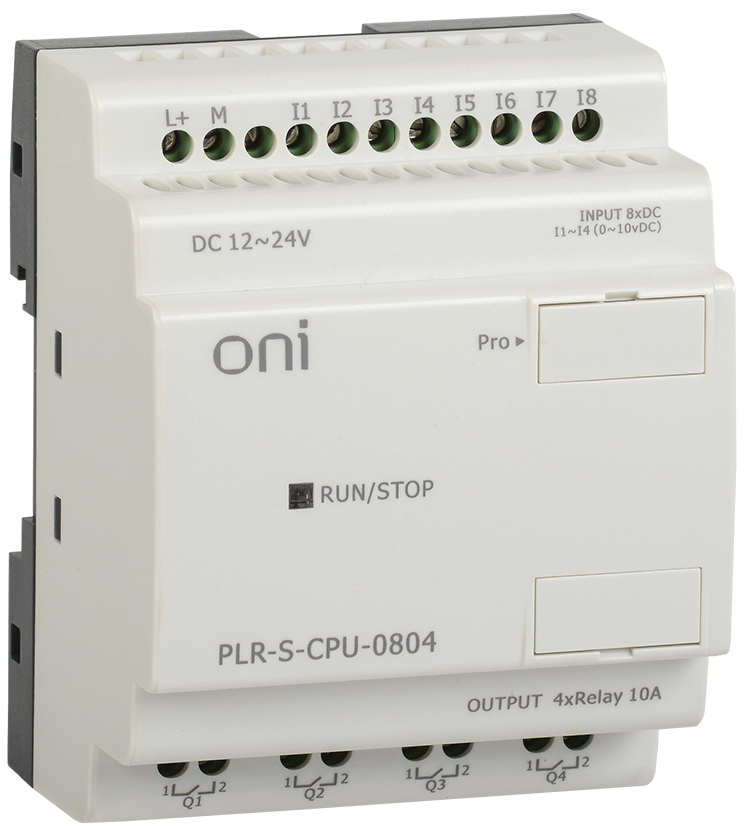

Аппарат выполнен в надежном моноблочном пластиковом корпусе без дисплея для установки на DIN-рейку 35 мм. Контроллер оснащен 8 дискретными входами, при этом 4 из них универсальны и могут конфигурироваться разработчиком для приема аналоговых сигналов напряжением 0–10 В DC (например, от датчиков температуры, давления или уровня). Для управления исполнительными механизмами предусмотрены 4 мощных релейных выхода с ток-рейтингом до 10 А, способные напрямую коммутировать катушки контакторов, соленоидные клапаны и элементы сигнализации.
Серия PLR-S отличается максимальной простотой ввода в эксплуатацию и минимальной стоимостью. Программирование реле осуществляется с ПК через кабель связи в бесплатной русифицированной среде ONI PLR Studio на наглядных графических языках функциональных блоков (FBD) или релейной логики (Ladder).
| Торговая марка / Бренд | ONI (Группа компаний IEK) |
| Модель / Серия | PLR-S CPU0804 (Серия PLR-S) |
| Тип оборудования | Микропрограммируемое логическое реле (микро-ПЛК) |
| Номинальное напряжение питания | 12 … 24 В DC (допустимый диапазон 10.8 … 28.8 В DC) |
| Потребляемая мощность | не более 3.5 Вт |
| Количество дискретных входов (DI) | 8 входов (тип NPN / PNP) |
| Аналоговые входы (AI) | 4 входа (конфигурируемые из состава 8DI, диапазон 0…10 В DC, 10 бит) |
| Количество и тип выходов (DO) | 4 релейных выхода (NO) |
| Коммутационная способность реле | 10 А при 250 В AC / 30 В DC (резистивная нагрузка) |
| Возможность расширения входов/выходов | Нет (не расширяемый моноблок) |
| Встроенный дисплей / Клавиатура | Отсутствуют (бесэкранное исполнение) |
| Часы реального времени (RTC) | Встроены (энергонезависимая батарея) |
| Среда разработки / ПО | ONI PLR Studio (бесплатное ПО, языки FBD и LD) |
| Степень защиты по ГОСТ 14254 | IP20 |
| Способ монтажа | На DIN-рейку 35 мм или винтовое крепление на панель |
| Диапазон рабочих температур | −20 °C … +55 °C |
Значение символов в маркировке контроллера ONI PLR-S CPU0804:
| Символ / Обозначение | Значение параметра | Техническое описание |
|---|---|---|
| PLR-S | Серия микро-ПЛК | Базовая не расширяемая серия программируемых реле ONI. |
| CPU | Процессорный модуль | Моноблочный центральный блок управления. |
| 08 | Количество входов | 8 входных каналов (8DI, из них 4AI 0-10В). |
| 04 | Количество выходов | 4 релейных выхода (до 10 А). |
| 12-24V DC | Напряжение питания | Безопасное постоянное напряжение от 12 до 24 Вольт. |
Сферы применения логического реле ONI PLR-S CPU0804 (12–24В DC):
| Сфера применения | Монтажное место | Автоматизируемая задача |
|---|---|---|
| Автоматика АВР (на 2 ввода) | Щиты автоматического ввода резерва | Контроль наличия сетевого напряжения, переключение между основным и резервным вводами. |
| Управление насосами и дренажем | Щиты управления насосными группами | Включение/отключение насосов по поплавковым датчикам и датчикам уровня 0-10В. |
| Управление освещением и АСУНО | Щиты наружного и интерьерного освещения | Включение осветительных групп по расписанию встроенных часов RTC или фотореле. |
| Малая приточная вентиляция | Щиты управления приточными вентиляторами | Управление вытяжными системами, заслонками и ступенчатым прогревом. |
Можно ли расширить количество входов/выходов у модели PLR-S CPU0804?
Нет, серии PLR-S являются не расширяемыми моноблоками. Если проекту требуется больше точек ввода-вывода или интерфейс RS-485, следует выбирать контроллеры серии **PLR-M** (например, PLR-M CPU1206).
Где взять программу для написания алгоритмов ONI PLR Studio?
Программное обеспечение **ONI PLR Studio** поставляется абсолютно бесплатно и доступно для скачивания на официальном сайте производителе ONI / IEK. ПО полностью на русском языке.
Как используются 4 аналоговых входа в этой модели?
Четыре из восьми дискретных входов могут программно переводиться в режим приема аналогового сигнала 0…10 В DC, позволяя считывать значения с аналоговых датчиков без дополнительных модулей.
Сохраняются ли настройки таймеров при отключении питания?
Да, реле имеет энергонезависимую память для сохранения пользовательских программ и данных, а встроенные часы реального времени (RTC) поддерживаются внутренним питанием.
