Описание

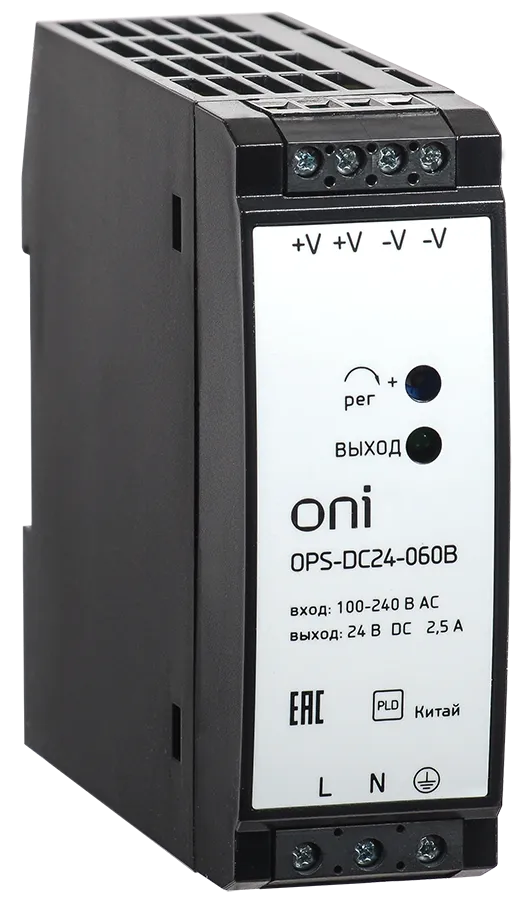

Блок питания OPS 220ВAC/24ВDC 2.5А 60Вт ONI предназначен для преобразования переменного напряжения 220 В в стабильное постоянное напряжение 24 В.
Он используется для питания промышленного оборудования, контроллеров, датчиков, релейных модулей, светодиодных систем и других устройств, требующих стабилизированного питания.
Принцип работы
- Входное преобразование: Блок подключается к сети 220 В переменного тока (AC).
- Выпрямление и фильтрация: Встроенный выпрямитель и фильтр преобразуют переменное напряжение в постоянное.
- Стабилизация напряжения: Импульсный преобразователь регулирует напряжение и поддерживает стабильные 24 В.
- Выходное питание: Стабилизированное напряжение подается на выходные клеммы для подключения нагрузки.
Преимущества
✔ Компактные размеры – удобный монтаж в шкафах автоматики.
✔ Высокий КПД – минимальные потери энергии.
✔ Защита от перегрузок и короткого замыкания с авто восстановлением – продлевает срок службы оборудования.
✔ Широкий диапазон входного напряжения – стабильная работа при колебаниях в сети.
✔ Низкий уровень пульсаций – обеспечивает надежную работу чувствительной электроники.
✔ Простота монтажа – удобное подключение через клеммные колодки.
Применение
- Автоматизация и промышленная электроника (питание контроллеров, ПЛК, датчиков).
- Электротехнические шкафы (управление релейными модулями).
- Системы видеонаблюдения (питание камер, регистраторов).
- Светодиодное освещение (LED-ленты, промышленные светильники).
- Медицинское оборудование (питание приборов с 24 В DC).
Рекомендации по монтажу и эксплуатации
✅ Выбор места установки: Блок питания монтируется в сухих, хорошо вентилируемых местах. Избегайте воздействия влаги и пыли.
✅ Подключение: Используйте кабели соответствующего сечения, соблюдайте полярность подключения.
✅ Охлаждение: Убедитесь, что вентиляционные отверстия не закрыты для предотвращения перегрева.
✅ Заземление: Рекомендуется подключать заземление для защиты от помех.
✅ Проверка нагрузки: Перед подключением убедитесь, что суммарный ток нагрузки не превышает 2,5 А.
✅ Техническое обслуживание: Периодически очищайте блок от пыли и проверяйте надежность соединений.
Этот блок питания является надежным решением для промышленных и коммерческих задач, обеспечивая стабильное питание оборудования с напряжением 24 В DC.
Технические характеристики
| Диапазон входных напряжений | AC (90...264); DC (127...370) В |
| Диапазон частот | 47…63 Гц |
| Собственный ток потребления | ≤ 0,035 А |
| Номинальное выходное напряжение DC | 24 В |
| Номинальный выходной ток | 2.50 А |
| Диапазон выходного тока | 0…2,50 А |
| Номин мощность при температуре воздуха 25°С | 60 Вт |
| Диапазон настройки выходного напряжения | 24…28 В |
| Количество питаемых линий | 2 |
| Стабилизированное выход напряжение | Да |
| Тип защиты от перегрузки | ограничение выходного тока; автоматически восстанавливает |
| Порог огр выходного тока | 120…160 процент от номин тока |
| Тип защиты от перенапряжения | Выключение выходного напряжения; повторное включение |
| Диапазон срабатывания защиты от перенапряжения | 28,8…31,2 В |
| Электрическая прочность вход-выход | 3 кВ |
| Электрическая прочность вход-корпус | 1.5 кВ |
| Присоединительная способность | 0,32…2,5 мм² |
| Относительная влажность воздуха | 20…90% |
| Ширина | 32 мм |
| Высота | 92 мм |
| Глубина | 97 мм |
| Вес | 0,24 кг |
| 1-я ступень выход напряжения | 24 В |
| Макс выход ток 1 | 3 А |
| Устойчив к коротким замыканиям | Да |
| Потребляемая мощность | 0 ВА |
| Выход мощность | 60 Вт |
| Возможность монтажа на рейку | Да |
| Модульное исполнение | Нет |
| Ширина по количеству модульных расстояний | 2 |
| Высота над уровнем моря | ≤ 6000 м |
| Время удер при нагр 100проц-напр на входе 230В | 20 мс |
| Время уст при нагр 100проц и напр на входе 230В | 1500 мс |
| Электрическая прочность выход-корпус | 0.5 кВ |
| Сопротивление изоляции при 500В вход-выход | 10 МОм |
| Сопротивление изоляции при 500В вход-корпус | 10 МОм |
| Сопротивление изоляции при 500В выход-корпус | 10 МОм |
| Пиковый пусковой ток при напр на входе 230В | 50 А |
Схема подключения
