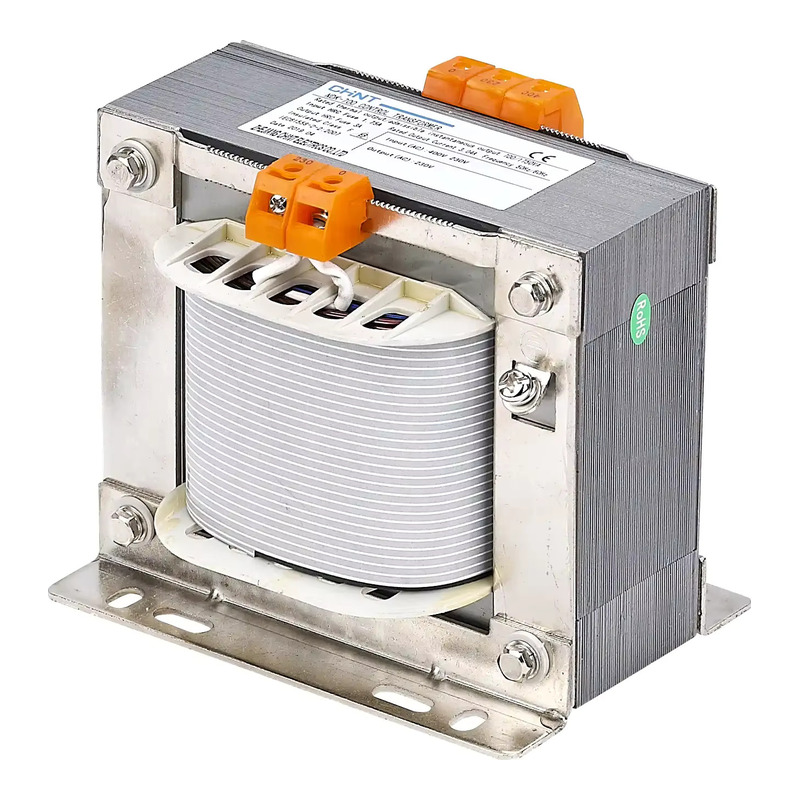

Трансформатор CHINT NDK-50VA, 400-230 / 24-0-24 В, однофазный
Бренд: CHINT (ЧИНТ) · Серия: NDK · Артикул: 327159 / 266985 · Мощность: 50 ВА · Первичное U: 230/400 В · Вторичное U: 24-0-24 В · IP20Однофазный сухой понижающий контрольный трансформатор CHINT серии NDK модификации NDK-50VA (номинальная полная мощность 50 ВА, универсальная первичная обмотка на входные напряжения 230 В и 400 В переменного тока, вторичная разделительная обмотка со средним выводом 24 В - 0 - 24 В AC, класс изоляции B, степень защиты IP20) предназначен для питания цепей управления, сигнализации, релейной автоматики, катушек контакторов, световой индикации и местной безопасной подсветки в металлообрабатывающих станках, шкафах НКУ, щитах автоматики (ШУ) и промышленных технологических линиях. Использование понижающего трансформатора обеспечивает гальваническую развязку управляющих цепей от основной питающей сети, существенно повышая электробезопасность обслуживания оборудования. Сердечник из шихтованной электротехнической стали и медные обмотки со стойкой пропиткой гарантируют минимальные потери на холостом ходу, низкий уровень шума и стабильность выходного напряжения при пусковых токах катушек.
Полные технические характеристики трансформатора CHINT NDK-50VA
| Наименование технического параметра | Значение стандарта и регламента CHINT Electric |
|---|---|
| Тип измерительного/питающего электрооборудования | Трансформатор однофазный сухой понижающий (управления) |
| Заводской бренд / Официальный производитель | CHINT Electrics (Чинт, Китай) |
| Продуктовая индустриальная серийная линейка | NDK (трансформаторы сухого типа) |
| Заводской код номенклатуры / Артикул (SKU) | 327159 / 266985 |
| Номинальная полная мощность прибора ($S_n$) | 50 ВА (50 VA) |
| Номинальное первичное входное напряжение ($U_1$) | 230 В / 400 В переменного тока (мультитап 0–230V–400V) |
| Номинальное вторичное выходное напряжение ($U_2$) | 24 В - 0 - 24 В (симметричная обмотка со средней точкой) |
| Номинальная частота питающей сети | 50 / 60 Гц |
| Класс нагревостойкости используемой изоляции | Класс B (допустимый нагрев обмоток до +130 °C) |
| Электрическая прочность изоляции обмоток | 2500 В переменного тока (1 минута) |
| Точные внешние физические габариты (ШхВхГ) | 85 х 84 х 83 мм |
| Размеры монтажной площадки под болты (А х С) | 70 х 58 мм (размер отверстий KхJ = 6х10 мм) |
| Масса нетто единицы изделия в сборе | ~1.20 кг (1200 грамм) |
| Степень защиты корпуса и клеммных блоков (ГОСТ) | IP20 (защита от прикосновения пальцев) |
| Диапазон допустимых рабочих температур среды | От минус 25 до плюс 40 градусов Цельсия |
| Соответствие профильным международным стандартам | IEC/EN 61558-2-6, ГОСТ IEC 61558-2-6, EAC |
Конструктивные преимущества трансформаторов CHINT серии NDK
Частые вопросы о товаре
Однофазный трансформатор CHINT NDK-50VA имеет габаритные размеры: ширина составляет 85 мм, высота — 84 мм, а глубина — 83 мм (пропорции корпуса 85х84х83 мм). Межцентровое расстояние установочных отверстий в стальной лапе составляет 70х58 мм под винты М5.
Первичная обмотка трансформатора оснащена универсальными отводами для подвода двух вариантов входного напряжения: для подключения к однофазной сети 230 В провода подсоединяются к клеммам 0 и 230V; для подключения к межфазному напряжению 400 В (380 В) провода подсоединяются к клеммам 0 и 400V.
Конфигурация 24-0-24 В представляет собой обмотку со средним нулевым выводом. Это позволяет получать либо две независимые линии напряжением 24 В переменного тока (между средним выводом «0» и крайними «24V»), либо одно суммарное напряжение 48 В AC (при подключении между двумя крайними выводами 24V-24V).
