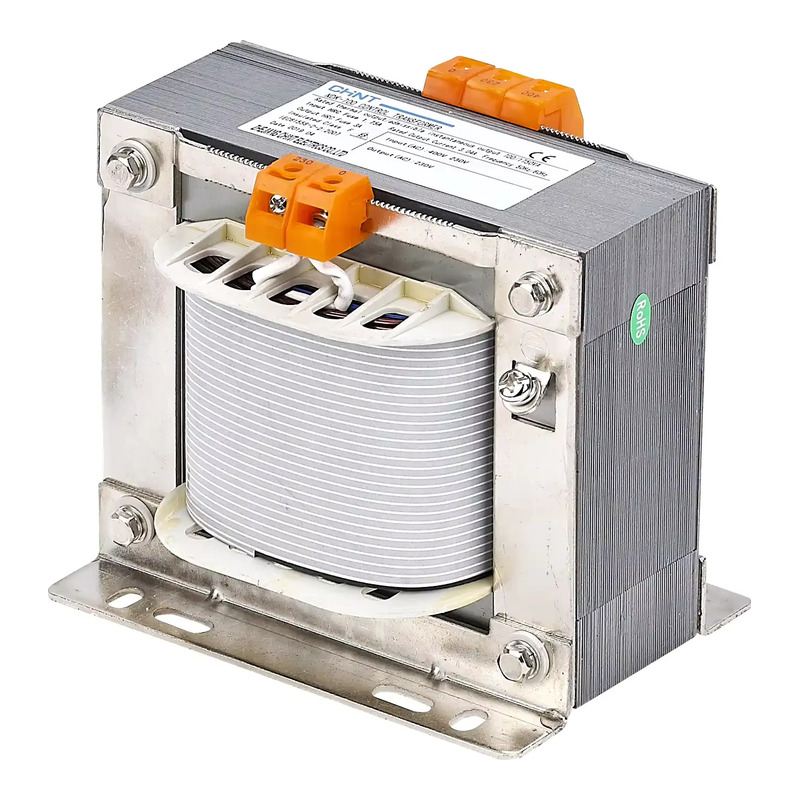

Трансформатор понижающий CHINT NDK-100VA, 400-230 / 110-36-24-12 В, однофазный
Бренд: CHINT Electric · Серия: NDK · Мощность: 100 ВА · Первичное U1: 400 / 230 В · Вторичное U2: 110 / 36 / 24 / 12 В · Класс изоляции: F · Монтаж: На панельСухой однофазный контрольный понижающий трансформатор CHINT серии NDK мощностью 100 ВА (первичное рабочее напряжение 400 В и 230 В переменного тока частотой 50/60 Гц, вторичные выводы с многоотводной системой напряжений 110 В, 36 В, 24 В и 12 В, высококачественный шихтованный магнитопровод из электротехнической стали, винтовые зажимы подключения, открытое исполнение IP00, класс нагревостойкости изоляции F, производство CHINT Electric) предназначен для обеспечения гальванической развязки цепей и питания электрооборудования низкого напряжения. Изделие применяется в промышленных шкафах автоматики (АСУ ТП), щитах управления контакторами и магнитными пускателями, системах местной безопасной подсветки (12 В / 36 В), сигнализации и технологического оборудования станков. Многоотводная конструкция вторичной обмотки позволяет одновременно или выборочно подключать нагрузку с различными уровнями напряжений без установки дополнительных преобразователей.
Полные технические характеристики трансформатора CHINT NDK-100VA
| Наименование технического параметра | Значение стандарта и нормативного регламента завода CHINT |
|---|---|
| Тип электротехнического прибора | Трансформатор однофазный сухой контрольный понижающий |
| Заводской бренд / Официальный производитель | CHINT Electric (Чинт Электрик) |
| Продуктовая индустриальная серийная линейка | Серия NDK (трансформаторы управления) |
| Номинальная полная мощность прибора (S) | 100 ВА (0.1 кВА) |
| Номинальное первичное напряжение (U1) | 400 В / 230 В переменного тока (AC) |
| Номинальные вторичные напряжения (U2) | 110 В, 36 В, 24 В, 12 В (многоотводная обмотка) |
| Номинальная частота питающей сети | 50 / 60 Гц |
| Класс нагревостойкости обмоточной изоляции | Класс F (допустимая температура нагрева до +155 °C) |
| Степень защиты корпуса (ГОСТ 14254) | IP00 (для установки внутри защитных шкафов и оболочек) |
| Тип магнитопровода / сердечника | Шихтованный пластинчатый из кремниевой стали |
| Габаритные размеры устройства (ШхВхГ) | 103 х 99 х 87 мм |
| Межцентровое расстояние монтажных отверстий | ~84 х 74 мм (под винты М5) |
| Масса нетто прибора (приблизительно) | 1.85 кг |
| Тип клеммных зажимов подключения | Винтовые с защитными пластиковыми межфазными перегородками |
| Диапазон допустимых температур эксплуатации | От минус 25 до плюс 40 градусов Цельсия |
| Допустимая относительная влажность воздуха | До 95 % при плюс 25 градусах Цельсия |
| Соответствие профильным нормативным стандартам | IEC/EN 61558-2-6, ТР ТС 004/2011, Сертификация EAC |
Конструктивные особенности и преимущества трансформаторов CHINT NDK
Частые вопросы о товаре
Сухой однофазный трансформатор CHINT серии NDK мощности 100 ВА предназначен для безопасного понижения напряжения сети и питания вторичных цепей автоматики, управления реле и контакторами, местной подсветки (36 В / 12 В), светосигнальной арматуры и КИП в распределительных щитах и станках.
Первичная обмотка оснащена выводами под напряжение сети 400 В и 230 В переменного тока (50/60 Гц). Вторичная обмотка имеет многоотводную структуру с выходами напряжений 110 В, 36 В, 24 В и 12 В, что позволяет питать нагрузки различных номиналов от одного трансформатора.
Трансформатор монтируется на плоскую металлическую панель или монтажную плату шкафа с помощью 4 винтов М5 через отверстия в стальном основании. Прибор относится к сухому типу с термостойкой изоляцией класса F (до +155 °C) и открытым исполнением корпуса IP00.
