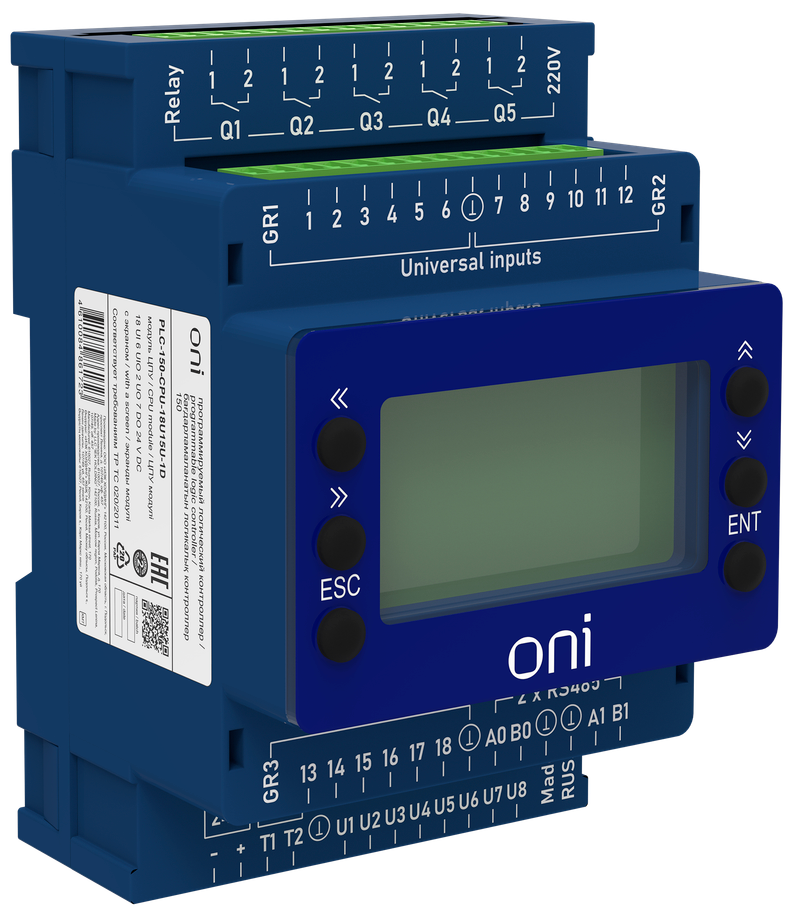

Модуль ЦПУ ONI ПЛК 150, 18 UI, 6 UIO, 2 UO, 7 DO, с экраном, 24 В DC
Высокопроизводительный процессорный модуль (ЦПУ) компактного программируемого логического контроллера серии ПЛК 150 торгово-промышленной марки ONI (IEK GROUP) · Оснащен встроенным жидкокристаллическим экраном и клавишами навигации для локального оперативного мониторинга и ввода параметров · Высокая плотность точек ввода/вывода: 18 универсальных входов (UI), 6 универсальных входов/выходов (UIO), 2 универсальных аналоговых выхода (UO) и 7 дискретных выходов (DO) · Номинальное напряжение питания 24 В постоянного тока (DC) · Предназначен для создания интеллектуальных систем управления вентиляцией (HVAC), насосными станциями, тепловыми пунктами (ИТП/ЦТП) и технологическими процессами в здании и промышленности · Монтаж на стандартную DIN-рейку 35 мм
Описание
Программируемый логический контроллер ONI серии ПЛК 150 (модуль ЦПУ, 18 универсальных входов UI, 6 универсальных входов/выходов UIO, 2 универсальных выхода UO, 7 дискретных выходов DO, со встроенным экраном, питание 24 В DC) — это мощное и гибкое управляющее устройство, разработанное специально для построения распределенных и локальных систем автоматизации инженерного оборудования зданий и промышленных объектов.
Ключевое преимущество модуля ЦПУ ПЛК 150 — высочайшая плотность и универсальность встроенных каналов ввода-вывода (всего 33 канала на борт контроллера). Наличие универсальных каналов UI и UIO позволяет программно конфигурировать каждый вход под конкретный тип датчика (температурные датчики Pt1000/NTC, сигналы 0–10 В, 4–20 мА, дискретные «сухие контакты»), что минимизирует необходимость покупки дополнительных расширительных модулей и существенно сокращает габариты шкафа автоматики.
На лицевой панели контроллера расположен информативный встроенный графический экран с кнопками управления. Дисплей позволяет настраивать уставку температуры, просматривать текущие аварийные сигналы, технологические параметры и графики процессов прямо на объекте без подключения внешнего сенсорного терминала или ноутбука.
| Наименование / Тип устройства | Модуль ЦПУ программируемого логического контроллера ПЛК 150 |
| Торговая марка / Бренд | ONI (входит в состав IEK GROUP) |
| Серия контроллеров | ПЛК 150 (PLC 150) |
| Номинальное напряжение питания | 24 В DC (допустимый диапазон 19.2 … 28.8 В) |
| Общее количество каналов I/O | 33 встроенных канала |
| Индикаторный экран / HMI | Встроенный графический LCD экран с подсветкой и кнопочной клавиатурой |
| Интерфейсы передачи данных | RS-485, Ethernet (Modbus RTU / Modbus TCP, сетевой протокол ONI) |
| Возможность расширения | Подключение внешних модулей расширения вводов/выводов по шине |
| Способ монтажа | На стандартную DIN-рейку 35 мм или на монтажную панель |
| Степень защиты корпуса | IP20 (установка в щиты автоматизации) |
| Рабочая температура окружающей среды | 0 °C … +55 °C |
| Среда программирования | Специализированное ПО ONI (поддержка языков IEC 61131-3) |
| Соответствие стандартам | ГОСТ IEC 61131-2, ТР ТС 004/2011, ТР ТС 020/2011 |
Подробное назначение и типы сигналов встроенных каналов контроллера ONI ПЛК 150:
| Обозначение каналов | Кол-во | Поддерживаемые типы сигналов | Назначение в системах автоматики |
|---|---|---|---|
| UI (Universal Inputs) | 18 | Аналоговые 0-10В, 4-20мА, термосопротивления (NTC10k, Pt1000 и др.), дискретный сухой контакт | Датчики температуры, давления, влажности, положения заслонок, сигналы аварий. |
| UIO (Universal In/Out) | 6 | Конфигурируемые универсальные входы либо аналоговые/дискретные выходы | Гибкая адаптация под индивидуальные нестандартные задачи проекта. |
| UO (Universal Outputs) | 2 | Аналоговый выход 0–10 В DC / 4–20 мА | Плавное управление частотными преобразователями, клапанами, приводами. |
| DO (Discrete Outputs) | 7 | Дискретные силовые выходы (релейные / транзисторные) | Управление контакторами насосов, вентиляторов, ступенями нагревателей. |
Сферы применения программируемого логического контроллера ONI ПЛК 150:
| Сфера применения | Технологический узел / Объект | Выполняемые задачи |
|---|---|---|
| Вентиляция и кондиционирование (HVAC) | Приточные, вытяжные и приточно-вытяжные установки, калориферы, ККБ | ПИД-регулирование температуры, защита от замораживания, управление клапанами и ЧРП. |
| Теплоснабжение (ИТП / ЦТП / Котельные) | Индивидуальные тепловые пункты, узлы смешения, водонагреватели | Погодная компенсация температуры теплоносителя, управление подпиткой и насосами. |
| Водоснабжение и водоотведение | Насосные станции повышения давления, КНС, очистные сооружения | Каскадное управление насосами по датчику давления, ротация и учет наработки. |
Какая среда программирования используется для контроллеров ONI ПЛК 150?
Для разработки алгоритмов и конфигурации контроллеров ONI используется фирменная бесплатная среда программирования, поддерживающая стандартные языки МЭК (IEC 61131-3), такие как FBD, ST, LD.
Можно ли подключать к universal-входам (UI) датчики Pt1000 без дополнительных нормирующих преобразователей?
Да, универсальные входы (UI) контроллера ПЛК 150 поддерживают прямое подключение пассивных термосопротивлений (Pt1000, NTC10k и др.) благодаря встроенным аналого-цифровым преобразователям.
Можно ли расширить количество входов и выходов, если 33 каналов не хватит?
Да, модуль ЦПУ поддерживает подключение дополнительных внешних модулей расширения вводов/выводов по системной шине или через интерфейс RS-485 по протоколу Modbus RTU.
Оснащен ли этот ЦПУ встроенным экраном?
Да, данная модификация контроллера поставляется со **встроенным монохромным ЖК-экраном** и кнопками управления на передней панели.
