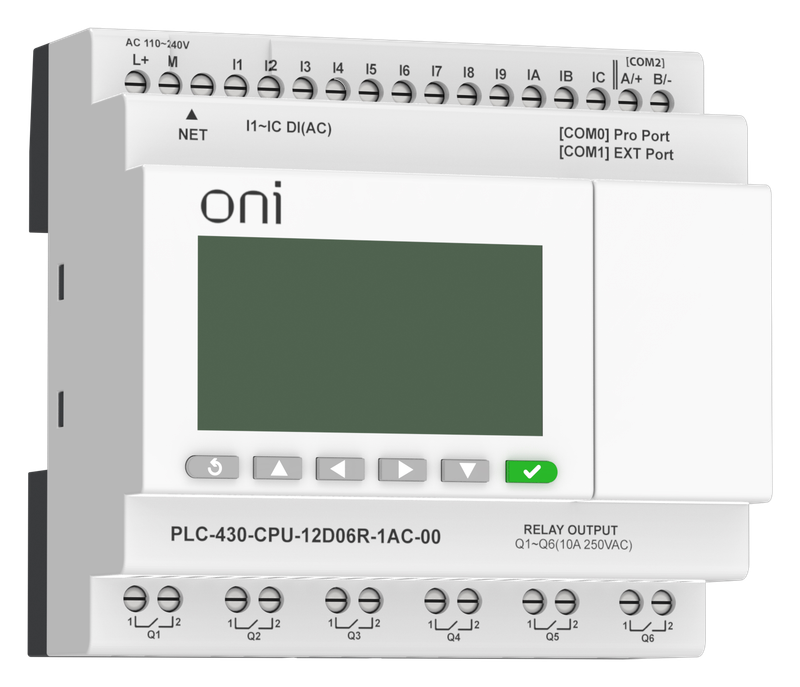

Программируемый логический контроллер ONI ПЛК-430, 230 В AC, 12DI / 6RO, RS-485, Ethernet, с дисплеем
Флагманский программируемый логический контроллер (микро-ПЛК) серии ПЛК-430 бренда ONI · Встроенные сетевые интерфейсы: Ethernet (RJ-45) и RS-485 · Поддержка протоколов Modbus TCP, Modbus RTU и Modbus ASCII · Прямое питание от сети переменного тока 100–240 В AC · 12 дискретных входов (~230 В AC) · 6 релейных выходов (коммутация до 10 А) · Встроенный ЖК-дисплей с кнопками навигации и настройки · Поддержка бесплатного русскоязычного ПО ONI PLR Studio (FBD / LADDER) · Дистанционное программирование и диспетчеризация по LAN/WAN · Расширение входов/выходов до 280 точек · Предназначен для построения высокоскоростных систем автоматики, BMS, АВР, диспетчеризации и управления инженерным оборудованием
Описание
Программируемый логический контроллер ONI ПЛК-430 (модуль ЦПУ 12DI/6RO, 230 В AC, с Ethernet-портом, RS-485 и экраном) — это высокопроизводительный микро-ПЛК с расширенными коммуникационными возможностями, предназначенный для создания современных локальных и распределенных систем автоматики, диспетчеризации и управления зданием (BMS).
Главным преимуществом данной модификации является наличие встроенного высокоскоростного порта Ethernet (RJ-45) с поддержкой протокола Modbus TCP (Master/Slave). Это позволяет выполнять удаленную загрузку и отладку управляющих программ по локальной сети или через Интернет, легко интегрировать контроллер в верхний уровень SCADA-систем без использования преобразователей интерфейсов, а также организовывать быстрый обмен данными с сенсорными панелями оператора и соседними ПЛК.
Контроллер содержит 12 дискретных входов переменного тока (~230 В AC) и 6 релейных выходов с током коммутации до 10 А. Также на борту сохранен гальванически изолированный порт RS-485 (Modbus RTU/ASCII). Встроенный ЖК-дисплей с кнопками навигации позволяет отслеживать технологические параметры и изменять уставки прямо на объекте. Разработка алгоритмов осуществляется в бесплатной среде ONI PLR Studio на языках FBD и LADDER.
| Артикул / Модель | PLK-430-CPU1206-230AC-ETH (Серия ПЛК-430) |
| Торговая марка / Производитель | ONI (IEK GROUP) |
| Тип устройства | Программируемый логический контроллер (микро-ПЛК с Ethernet) |
| Напряжение питания | 100…240 В AC (50/60 Гц, диапазон 85…265 В AC) |
| Количество дискретных входов (DI) | 12 входов (переменный ток ~100…240 В AC) |
| Количество дискретных выходов (RO) | 6 релейных выходов (нормально открытые контакты NO) |
| Коммутационная способность выходов | До 10 А (250 В AC / 30 В DC, резистивная нагрузка) |
| Сетевые интерфейсы связи | Ethernet (RJ-45, 10/100 Мбит/с) + RS-485 (гальванически изолированный) |
| Поддерживаемые сетевые протоколы | Modbus TCP, Modbus RTU, Modbus ASCII (Master и Slave) |
| Функция удаленной прошивки и отладки | Есть (по сети Ethernet через ПО ONI PLR Studio) |
| Дисплей и клавиатура | Текстово-графический ЖК-экран (4 строки по 16 символов) + 6 клавиш |
| Часы реального времени (RTC) | Встроенный энергонезависимый календарь и часы |
| Объем программы / памяти | до 512 функциональных блоков (FBD) / 300 строк (LADDER) |
| Возможность расширения В/В | До 16 модулей расширения (суммарно до 280 точек В/В) |
| Среда разработки ПО | ONI PLR Studio (бесплатное ПО на русском языке) |
| Степень защиты корпуса | IP20 |
| Способ монтажа | На DIN-рейку 35 мм или винтами на панель |
| Габаритные размеры (Ш × В × Г) | 95 × 90 × 61 мм |
| Масса (вес нетто) | 0.36 кг (360 грамм) |
| Диапазон рабочих температур | −20 °C … +55 °C |
| Соответствие стандартам | ГОСТ IEC 61131-2, ТР ТС 004/2011, ТР ТС 020/2011 |
Значение символов в маркировке контроллера ONI ПЛК-430 с Ethernet:
| Символ / Обозначение | Расшифровка параметра | Техническое значение |
|---|---|---|
| ПЛК-430 | Серия контроллеров ONI | Продвинутая серия контроллеров с экраном и сетевыми интерфейсами. |
| 12 DI / 6 RO | Входы и выходы | 12 сетевых входов 230 В AC и 6 мощных релейных выходов 10 А. |
| 230V AC | Тип питания | Прямое сетевое питание 220–230 В без внешнего БП. |
| Ethernet (ETH) | Сетевой порт RJ-45 | Интерфейс для работы по Modbus TCP, загрузки программ и связи с LAN. |
| RS-485 | Последовательный порт | Дополнительный канал связи по Modbus RTU/ASCII. |
Сферы применения программируемого контроллера ONI ПЛК-430 Ethernet (230 В AC):
| Сфера применения | Типовая система | Назначение контроллера |
|---|---|---|
| Диспетчеризация инженерных систем зданий (BMS) | Удаленные шкафы автоматики вентиляции, отопления, освещения | Сбор информации, управление оборудованием и высокоскоростная передача данных в единую SCADA по Ethernet. |
| Удаленный мониторинг и АВР | Подстанции, ЦОДы, серверные, узлы связи | Мониторинг сети 230 В, запуск резерва и отправка уведомлений/журнала событий по сети Modbus TCP. |
| Вентиляция и кондиционирование (HVAC) | Разветвленные приточно-вытяжные установки ЖК и ТРЦ | Управление приводом заслонок, нагревателями и дистанционный контроль параметров с сенсорных панелей HMI по LAN. |
| Автоматизация насосных станций (КНС / ШУН) | Насосные станции водоснабжения и пожаротушения | Ротация насосов, контроль аварийных сигналов 230 В и дистанционное диспетчерское управление. |
Можно ли прошивать данный контроллер через порт Ethernet?
Да, наличие порта Ethernet позволяет полностью отказаться от специальных кабелей программирования. Вы можете загружать, считывать и отлаживать программу в режиме реального времени прямо по локальной сети через ПО ONI PLR Studio.
Могут ли порты Ethernet и RS-485 работать одновременно?
Да, порты **Ethernet** (Modbus TCP) и **RS-485** (Modbus RTU/ASCII) работают полностью независимо. Например, по RS-485 ПЛК может управлять частотными преобразователями, а по Ethernet передавать данные на панель оператора или сервер SCADA.
Нужно ли покупать лицензию для среды программирования ONI PLR Studio?
Нет, программное обеспечение **ONI PLR Studio** распространяется абсолютно бесплатно. Скачать актуальную версию вы можете на официальном сайте производителя (oni-system.com / iek.ru).
Можно ли подключать сетевые сигналы 230 В напрямую к входам?
Да, дискретные входы данного контроллера рассчитаны на переменный ток ~100…240 В AC, что разрешает подсоединять фазные провода прямо с кнопок, переключателей и концевиков без промежуточных реле.
