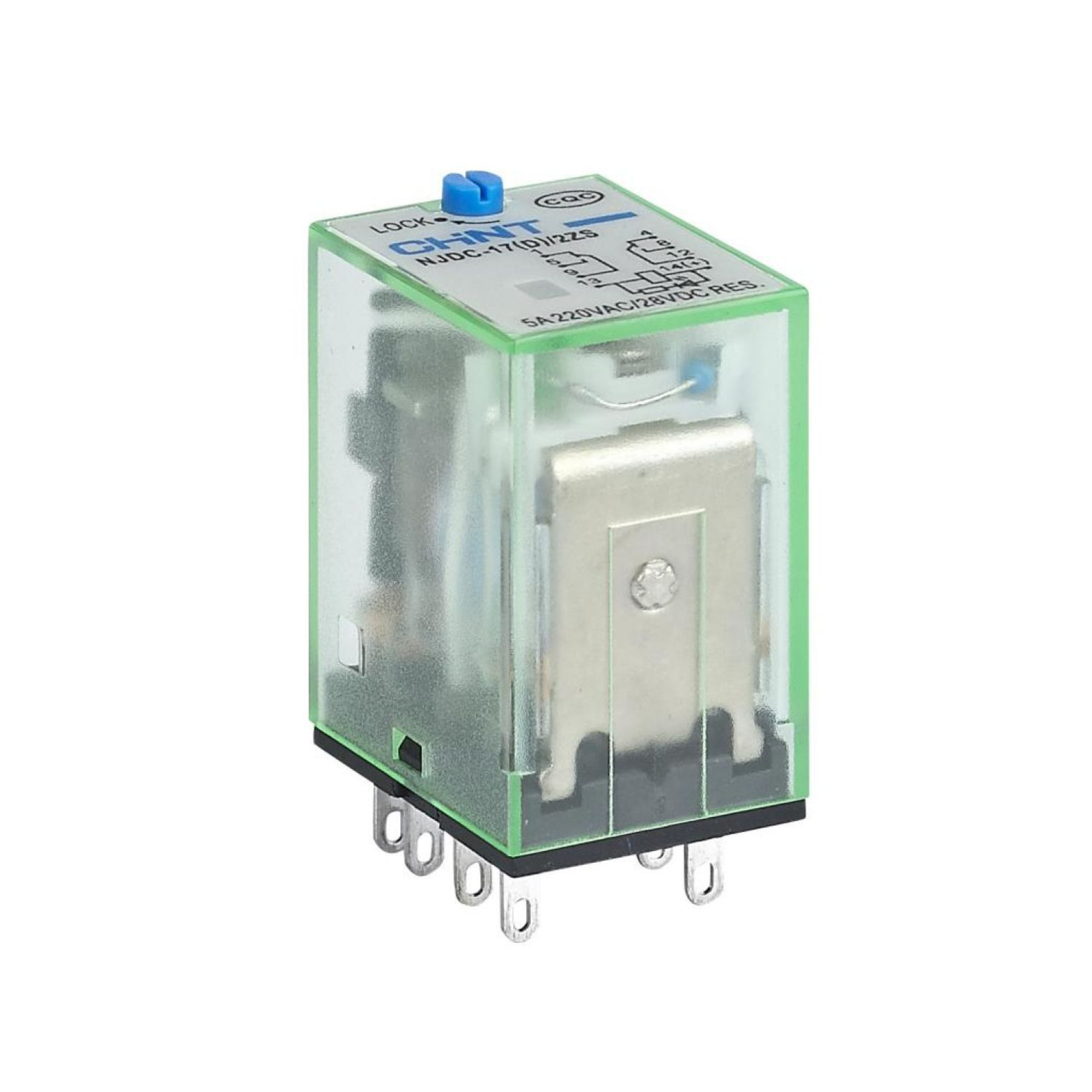

Реле промежуточное CHINT NJDC-17(D)/2Z, 24 В DC, 10 А, 2 C/O, с индикацией и тест-кнопкой
Универсальное промежуточное реле (2 переключающих контакта / 2PDT) · Номинальный ток 10 А · Катушка управления 24 В DC · Светодиодный LED-индикатор состояния · Механическая тестовая кнопка · Установка в розетку на DIN-рейку
Описание
Промежуточное электромагнитное реле CHINT NJDC-17(D)/2Z (катушка 24 В DC) предназначено для коммутации, размножения сигналов и гальванической развязки силовых и управляющих цепей в шкафах автоматики (ШУ, ША), щитах управления освещением, системах АСУ ТП, пультах управления и технологическом оборудовании.
Модель NJDC-17(D)/2Z имеет две независимые группы переключающих контактов (2 C/O / 2PDT), способных коммутировать активную нагрузку током до 10 А при напряжении 250 В AC / 28 В DC. Индекс «(D)» в маркировке указывает на наличие встроенного яркого светодиодного индикатора (LED) для визуального контроля подачи питания 24 В DC на катушку, а также механической кнопки ручного тестирования цепей. Вручную нажимая на кнопку, оператор может проверить исправность управляемых линий без подачи напряжения от контроллера или датчиков.
| Модель устройства | NJDC-17(D)/2Z 24VDC |
| Серия оборудования | NJDC-17 (CHINT Electric) |
| Тип устройства | Промежуточное электромагнитное реле |
| Напряжение катушки управления | 24 В постоянного тока (DC) |
| Контактная группа | 2Z / 2 C/O (2 переключающих контакта / 2PDT) |
| Номинальный ток контактов (AC-1 / DC-1) | 10 А (при 250 В переменного тока / 28 В постоянного тока) |
| Максимальное коммутируемое напряжение | 250 В AC / 125 В DC |
| Максимальная коммутируемая мощность | 2500 ВА / 280 Вт |
| Материал контактов | Серебряный сплав (AgSnO2 / AgCdO) |
| Элементы индикации и управления | Светодиодный индикатор (LED) + механическая кнопка «Test» |
| Потребляемая мощность катушки | Ориентировочно 0.9 Вт |
| Время срабатывания / отпускания | Не более 20 мс / не более 20 мс |
| Совместимые монтажные розетки (колодки) | Серия CZF08A / CZF08A-E (8 штыревых выводов) |
| Способ установки | Штекерный монтаж в розетку с защелкиванием на DIN-рейку 35 мм |
| Электрическая износостойкость | 100 000 циклов В/О |
| Механическая износостойкость | 10 000 000 циклов В/О |
| Степень защиты корпуса реле | IP40 по ГОСТ 14254 |
| Диапазон рабочих температур | −25 °C … +55 °C |
| Стандарты соответствия | ГОСТ IEC 61810-1, ТР ТС 004/2011, ТР ТС 020/2011 |
Обозначение выводов реле CHINT NJDC-17(D)/2Z и соответствующей монтажной розетки:
| Маркировка выводов | Тип цепи / контактов | Функциональное назначение |
|---|---|---|
| A1 (+), A2 (−) (Клеммы 13 - 14 / 7 - 8) |
Питание катушки реле | Подключение управляющего напряжения 24 В DC от блока питания, контроллера или кнопки. |
| 11, 21 (Клеммы 1, 4 / COM1, COM2) |
Общие контакты (COM) | Входные перекидные контакты двух независимых контактных групп. |
| 12, 22 (Клеммы 2, 3 / NC1, NC2) |
Размыкающие контакты (NC) | Замкнуты с COM в обесточенном состоянии, размыкаются при подаче 24 В DC на катушку. |
| 14, 24 (Клеммы 5, 6 / NO1, NO2) |
Замыкающие контакты (NO) | Разомкнуты в обесточенном состоянии, замыкаются с COM при подаче 24 В DC на катушку. |
Нужно ли покупать розетку (колодку) отдельно для CHINT NJDC-17?
Да, само реле имеет штекерные выводы. Для его установки на DIN-рейку 35 мм дополнительно приобретается 8-пиновая монтажная розетка (например, серии CZF08A или CZF08A-E).
Зачем нужна тестовая кнопка на корпусе реле?
Тестовая кнопка позволяет сервисному инженеру вручную принудительно переключить контакты реле без подачи управляющего напряжения 24 В DC. Это ускоряет проверку монтажа и отладку исполнительных цепей при пусконаладке.
Какую нагрузку можно подключать к контактам 10 А?
Каждая из двух контактных групп выдерживает длительный ток активной нагрузки до 10 А при напряжении 250 В AC (суммарная активная мощность до 2500 ВА на контакт) или до 10 А при 28 В DC (до 280 Вт).
Важно ли соблюдать полярность при подключении катушки 24 В DC?
Да, соблюдение полярности («+» на A1, «-» на A2) необходимо для правильной работы встроенного светодиодного индикатора состояния.
