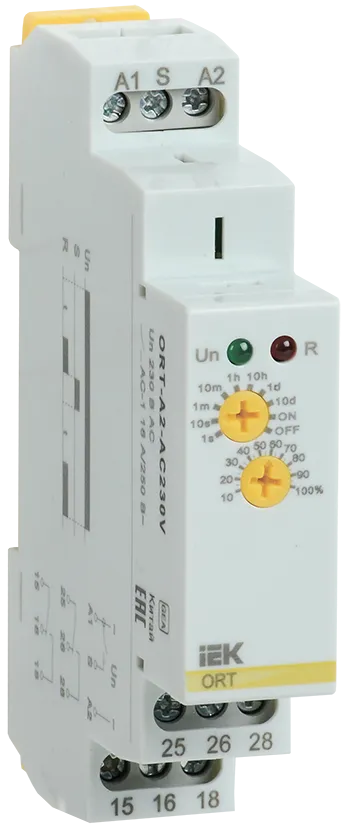

Реле задержки включения ORT-A2 16А 230VAC 2SPDT IEK

<h2>Реле задержки включения ORT-A2 16А 230VAC 2SPDT IEK</h2>

<h2>Назначение</h2>

<p>Реле задержки включения ORT-A2 — это устройство, предназначенное для управления электротехническим оборудованием с заданной задержкой.</p>

<p>Предназначено для включения потребителей в системах промышленной и бытовой автоматики после подачи напряжения питания с установленной выдержкой времени.</p>

<p>Оно находит широкое применение в различных областях, где требуется автоматизация процессов.</p>

<h3>Реле работает следующим образом:</h3>

<ol>
<li>При подаче питающего напряжения на контакты А1 (~/+) и А2 (N/-) происходит отсчет времени</li>
<li>После чего NO контакты замыкаются и остаются замкнутыми до момента появления управляющего сигнала на контакте S, либо до пропадания питающего напряжения.</li>
<li>Отсчет времени происходит заново каждый раз при появлении питания, либо при снятии управляющего сигнала с контакта S (по заднему фронту этого сигнала).</li>
</ol>

<h3>Преимущества:</h3>

<ol>
<li>Широкий диапазон регулировки времени: время срабатывания можно настраивать от 0,1 секунды до 10 дней, что позволяет использовать реле в различных сценариях.</li>
<li>Простота настройки: устройство легко настраивается без необходимости применения дополнительного оборудования, что упрощает его использование.</li>
<li>Надежность: элементная база от ведущих мировых производителей, что обеспечивает долговечность и стабильную работу в различных условиях.</li>
<li>Компактные размеры: устройство занимает немного места, что облегчает его установку в ограниченных пространствах.</li>
<li>Две контактные группы.</li>
<li>Простая удобная индикация режимов работы.</li>
<li>Крепление на стандартную 35мм DIN-рейку.</li>
<li>Корпус из не поддерживающих горение материалов.</li>
</ol>

<h3>Применение:</h3>

<ul>
<li>Автоматизация процессов: используется для управления освещением, вентиляцией и другими системами, где требуется задержка включения.</li>
<li>Промышленное оборудование: применяется для управления машинами и механизмами, которые требуют временной задержки перед запуском.</li>
<li>Системы безопасности: может использоваться в системах охраны для задержки включения сигнализации или освещения.</li>
<li>Бытовая техника: реле может быть установлено в бытовых устройствах, таких как обогреватели или кондиционеры, для управления их работой.</li>
</ul>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Функция задержки на включение</td>
<td>Да</td>
</tr>
<tr>
<td>Функция задержки на выключение</td>
<td>Нет</td>
</tr>
<tr>
<td>Функция времени включение с задержкой изменяемой</td>
<td>Да</td>
</tr>
<tr>
<td>Номин напряжение питания цепи управ Us AC 50 Гц, В</td>
<td>230</td>
</tr>
<tr>
<td>Тип напряжения управления</td>
<td>Переменный (AC)</td>
</tr>
<tr>
<td>Кол-во выход перекидных конт с задержкой</td>
<td>2</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>95</td>
</tr>
<tr>
<td>Тип подключения</td>
<td>Винтовое соединение</td>
</tr>
<tr>
<td>Функция времени включение импульсом Изменяемая задержка на включение</td>
<td>Нет</td>
</tr>
<tr>
<td>Перекидной контакт на выключение</td>
<td>Нет</td>
</tr>
<tr>
<td>Перекидной контакт на включение</td>
<td>Да</td>
</tr>
<tr>
<td>Ширина, мм</td>
<td>18</td>
</tr>
<tr>
<td>Глубина, мм</td>
<td>64</td>
</tr>
<tr>
<td>Номин напряж питания цепи управ Us пост тока DC, В</td>
<td>0</td>
</tr>
<tr>
<td>С полупроводниковым выходом</td>
<td>Нет</td>
</tr>
<tr>
<td>Подключение Звезда-Треугольник</td>
<td>Нет</td>
</tr>
<tr>
<td>Импульсное устройство</td>
<td>Нет</td>
</tr>
<tr>
<td>Со штепсельным разьемом</td>
<td>Нет</td>
</tr>
<tr>
<td>Подходит только для дистанционного управ</td>
<td>Нет</td>
</tr>
<tr>
<td>Функция мгнов с задержкой срабатывания неизменяемой</td>
<td>Нет</td>
</tr>
<tr>
<td>Функция мгнов срабатывания импульсом</td>
<td>Нет</td>
</tr>
<tr>
<td>Сменный блок дополнит контактов</td>
<td>Нет</td>
</tr>
<tr>
<td>Временной диапазон, с</td>
<td>0,1...60</td>
</tr>
</tbody>
</table>

<h2>Схема подключения</h2>

<p><img alt="" src="https://images.satu.kz/232483019_w640_h2048_izobrazhenie_2025_04_25_113250614.png?fresh=1&;PIMAGE_ID=232483019" style="width: 643.993px; height: 642.986px;" /> </p>
