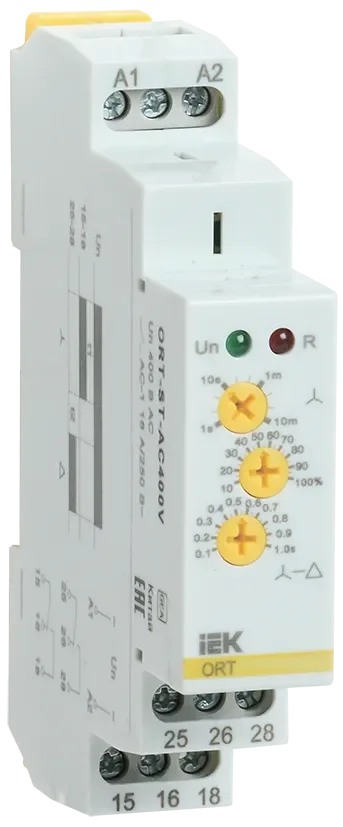

Назначение
Реле пуска «звезда-треугольник» ORT IEK предназначено для плавного запуска асинхронных электродвигателей по классической схеме «звезда-треугольник».

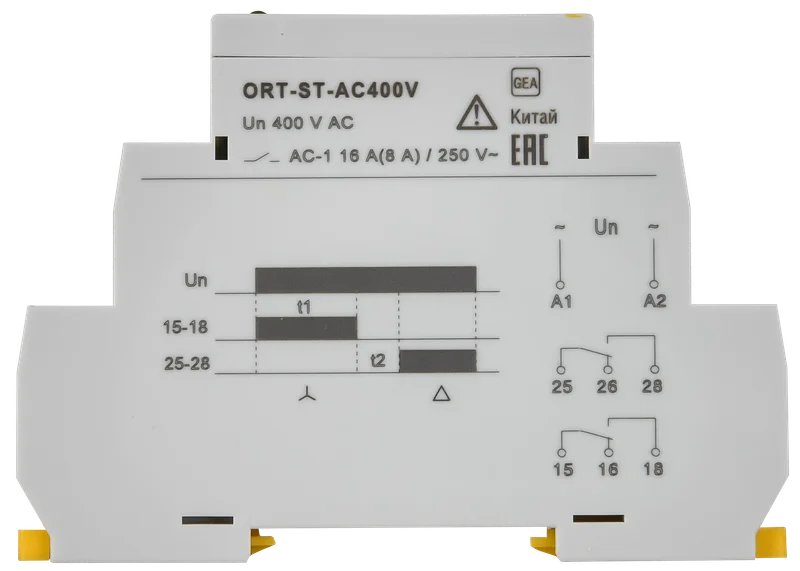

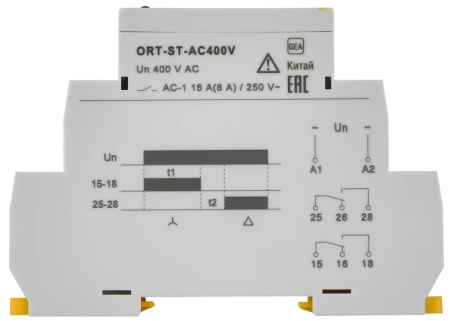

Устройство обеспечивает старт двигателя в режиме «звезда» с настраиваемой выдержкой времени и последующим автоматическим переходом в режим «треугольник» с регулируемой паузой между отключением и включением контуров.
Принцип работы
При подаче сигнала реле включает двигатель по схеме «звезда», что снижает стартовые токи. После истечения установленной задержки реле автоматически формирует переход в режим «треугольник».
Выдержка времени обеспечивает корректный разрыв цепи «звезда» перед включением «треугольник», исключая перекрытие фаз.
Преимущества
- Существенное снижение пусковых токов двигателя
- Увеличение ресурса электродвигателя
- Реализация полной схемы «звезда-треугольник» одним устройством
- Наличие регулируемых задержек на включение и переключение
- Совместимость с системами дистанционного управления
- Компактная ширина корпуса — 18 мм
Область применения
- Асинхронные электродвигатели средней и высокой мощности
- Вентиляторы и нагнетатели
- Насосные станции и агрегаты
- Компрессоры
- Промышленное оборудование с тяжелым пуском
- Щиты управления и автоматики
Монтаж и эксплуатация
- Установка на DIN-рейку
- Подключение через винтовые клеммы
- Поддержка дистанционного управления
- Настраиваемый временной диапазон 1…600 с
- Работа от широкого диапазона напряжений 12…240 В AC/DC
Технические характеристики
| Питание | 12…240 В AC/DC, 50 Гц / 400 В AC |
| Функции | Задержка включения, выключения |
| Диапазон времени | 1…600 с |
| Контакты | 2 перекидных контакта |
| Подключение | Винтовые клеммы |
| Подключение «звезда-треугольник» | Да |
| Ширина | 18 мм |
| Высота | 95 мм |
| Глубина | 64 мм |
| Импульсные функции | Нет |
Часто задаваемые вопросы (FAQ)
- Можно ли подключить дистанционное управление? Да, реле поддерживает удалённый запуск.
- Есть ли регулировка времени? Да, диапазон 1…600 секунд.
- Одно реле заменяет две задержки? Да, полностью реализует переход «звезда-треугольник».
- Подходит ли реле для мощных двигателей? Да, применяется в промышленных установках.
- Есть ли мгновенное срабатывание? Нет, функция отсутствует.
