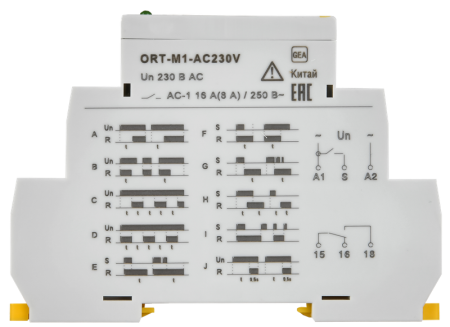

Реле времени многофункциональное IEK ORT-M1 (10 программ), 1 контакт, 230 В

Назначение

Реле времени ORT многофункциональное 1 контакт 230В AC IEK предназначено для формирования выдержек времени, задержек включения и циклического включения/выключения электротехнического оборудования.

Применяется в цепях управления автоматикой, освещением, вентиляцией, насосами, исполнительными механизмами и другими устройствами, где требуется временная логика работы.

Принцип работы

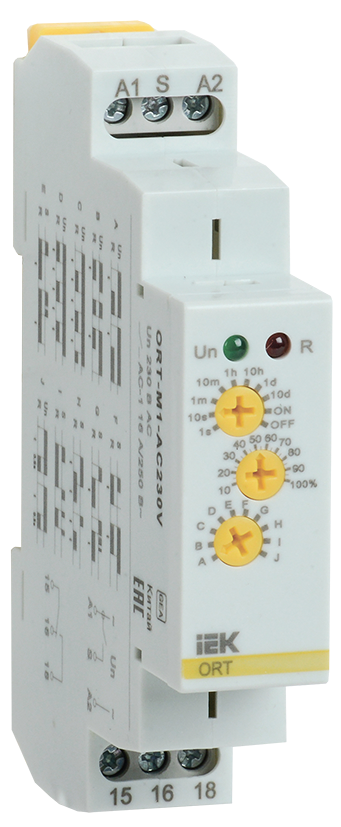

После подачи питания реле времени работает в соответствии с выбранным режимом (A–J). Выбор режима осуществляется поворотным переключателем на лицевой панели.

Выдержка времени задаётся регулятором и может изменяться в широком диапазоне. По окончании установленного интервала выходной перекидной контакт изменяет своё состояние.

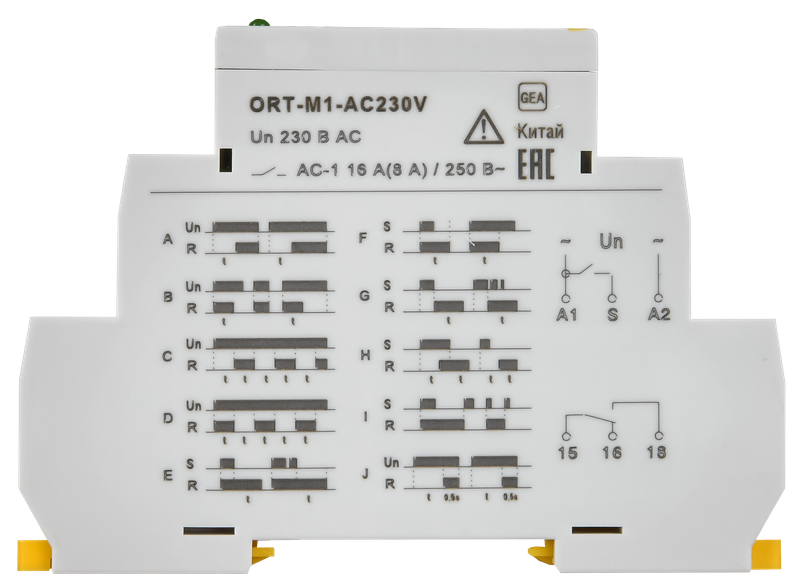

Режимы работы (A–J)

• A — Задержка включения
  После подачи питания контакт срабатывает по истечении заданного времени.
• B — Задержка включения с управляющим сигналом
  Отсчёт начинается после появления сигнала управления.
• C — Импульс при включении
  При подаче питания формируется импульс заданной длительности.
• D — Импульс с задержкой включения
  После выдержки времени формируется выходной импульс.
• E — Задержка отключения
  После снятия управляющего сигнала контакт размыкается с задержкой.
• F — Циклический режим, начало с включения
  Реле циклически включает и отключает нагрузку, начиная с включения.
• G — Циклический режим, начало с паузы
  Циклическая работа с начальной паузой перед включением.
• H — Цикл с управляющим сигналом
  Циклическая работа активируется внешним сигналом.
• I — Импульс по управляющему сигналу
  Формирование импульса при подаче сигнала управления.
• J — Симметричный цикл
  Равные интервалы включения и выключения.

Преимущества

• 10 выбираемых режимов функционирования
• Диапазон выдержки времени от 0,1 секунды до 10 дней
• Работа от переменного и постоянного тока
• Простая настройка без дополнительного оборудования
• Наглядная индикация режимов работы
• Крепление на стандартную DIN-рейку 35 мм
• Корпус из не поддерживающих горение материалов

Где применяется

• Шкафы управления и автоматики
• Системы освещения и вентиляции
• Насосные и инженерные установки
• Промышленные и коммерческие объекты
• Системы автоматического управления оборудованием

Монтаж и эксплуатация

• Монтаж на DIN-рейку 35 мм
• Подключение с помощью винтовых клемм
• Допускается питание AC и DC без дополнительных настроек
• Перед монтажом необходимо снять напряжение
• Рекомендуется проверять правильность выбранного режима

Технические характеристики

Часто задаваемые вопросы (FAQ)

•

• Подходит ли реле для циклической работы?
  Да, предусмотрено несколько циклических режимов.
• Сколько режимов работы у реле?
  Реле имеет 10 выбираемых режимов (A–J).
• Совместимо ли реле с DIN-рейкой?
  Да, монтаж выполняется на стандартную DIN-рейку 35 мм.
