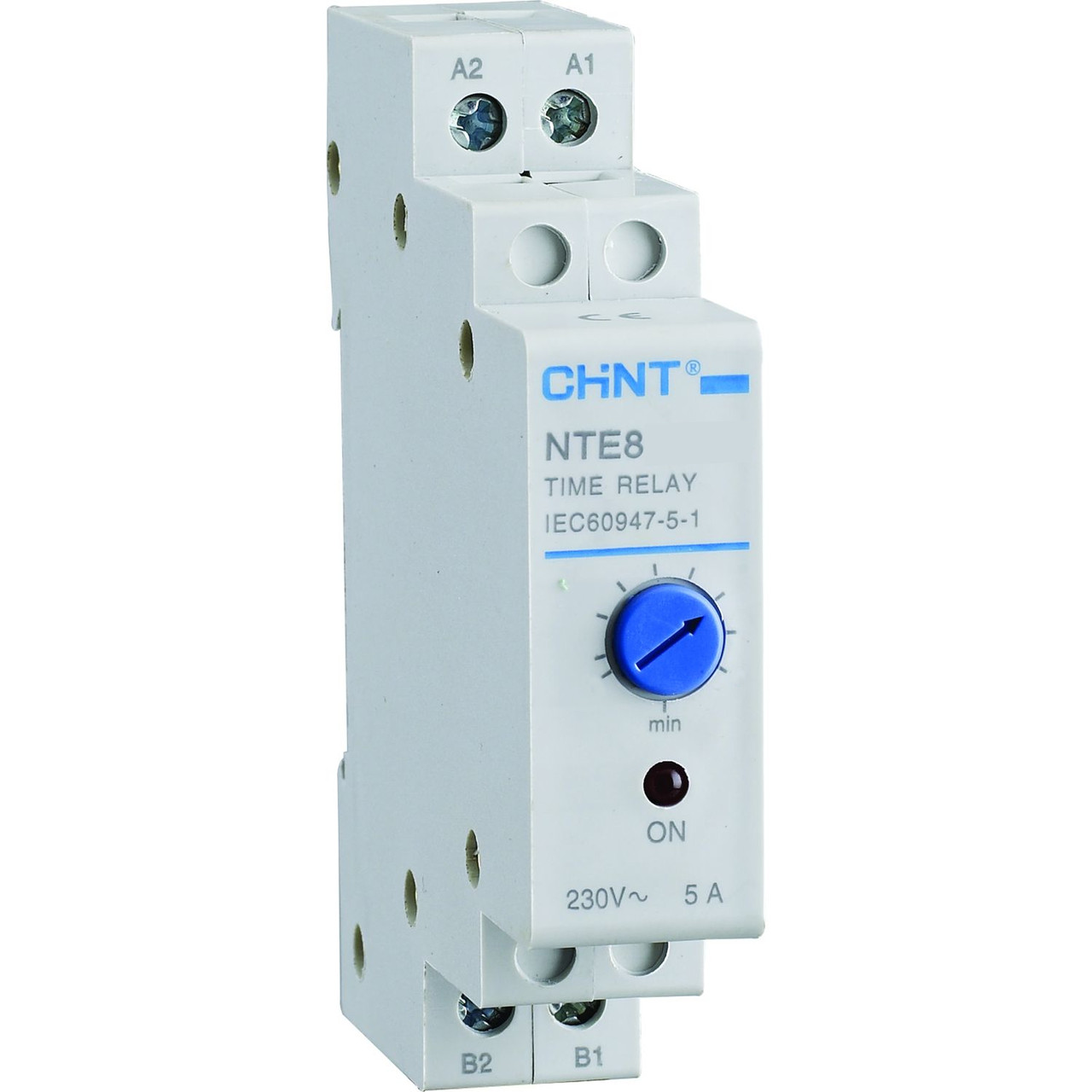

Реле времени CHINT NTE8-120A (задержка выключения), 12-120 сек, 1NO, 230 В АС

<h3 data-end="109" data-start="92">📌 Назначение</h3>

<p data-end="456" data-start="110">Реле задержки выключения NTE8-120A предназначено для управления электрическими цепями с задержкой отключения после прекращения управляющего сигнала.<br data-end="265" data-start="262" />
Оно обеспечивает временное поддержание питания нагрузки после снятия команды на включение, что нужно, например, для завершения технологического цикла или постепенного отключения оборудования.</p>

<hr data-end="461" data-start="458" />
<h3 data-end="484" data-start="463">📌 Принцип работы</h3>

<ol data-end="792" data-start="485">
<li data-end="599" data-start="485">
<p data-end="599" data-start="488">При подаче управляющего напряжения 230 В на катушку реле его контакт (1NO — нормально открытый) замыкается.</p>
</li>
<li data-end="713" data-start="600">
<p data-end="713" data-start="603">После снятия управляющего напряжения начинается отсчет заданного времени (от 12 до 120 секунд — регулируется).</p>
</li>
<li data-end="792" data-start="714">
<p data-end="792" data-start="717">По истечении установленного времени контакт размыкается, отключая нагрузку.</p>
</li>
</ol>

<p data-end="891" data-start="794">Важно:<br data-end="807" data-start="804" />
– Питание реле = управляющему сигналу.<br data-end="848" data-start="845" />
– Задержка происходит только на выключение.</p>

<hr data-end="896" data-start="893" />
<h3 data-end="920" data-start="898">📌 Где применяется</h3>

<ul data-end="1243" data-start="921">
<li data-end="990" data-start="921">
<p data-end="990" data-start="923">Освещение с плавным выключением (например, в подъездах, коридорах).</p>
</li>
<li data-end="1077" data-start="991">
<p data-end="1077" data-start="993">Вентиляция, где требуется работа вентилятора некоторое время после выключения света.</p>
</li>
<li data-end="1099" data-start="1078">
<p data-end="1099" data-start="1080">Насосные установки.</p>
</li>
<li data-end="1152" data-start="1100">
<p data-end="1152" data-start="1102">Печи, нагреватели для охлаждения после выключения.</p>
</li>
<li data-end="1243" data-start="1153">
<p data-end="1243" data-start="1155">Оборудование с необходимостью временной доработки после отключения управляющего сигнала.</p>
</li>
</ul>

<hr data-end="1248" data-start="1245" />
<h3 data-end="1269" data-start="1250">📌 Преимущества</h3>

<ul data-end="1656" data-start="1270">
<li data-end="1322" data-start="1270">
<p data-end="1322" data-start="1272">Широкий диапазон времени: от 12 до 120 секунд.</p>
</li>
<li data-end="1387" data-start="1323">
<p data-end="1387" data-start="1325">Простота настройки: поворотная ручка-регулятор на корпусе.</p>
</li>
<li data-end="1434" data-start="1388">
<p data-end="1434" data-start="1390">Надежность: выдерживает нагрузку до 5 А.</p>
</li>
<li data-end="1506" data-start="1435">
<p data-end="1506" data-start="1437">Компактные размеры: удобно монтировать в распределительные шкафы.</p>
</li>
<li data-end="1589" data-start="1507">
<p data-end="1589" data-start="1509">230 В питание: подходит для стандартных сетей без дополнительных источников.</p>
</li>
<li data-end="1656" data-start="1590">
<p data-end="1656" data-start="1592">Один нормально открытый контакт: простота включения в схемы.</p>
</li>
</ul>

<hr data-end="1661" data-start="1658" />
<h3 data-end="1693" data-start="1663">📌 Рекомендации по монтажу</h3>

<ul data-end="2153" data-start="1694">
<li data-end="1774" data-start="1694">
<p data-end="1774" data-start="1696">Монтировать на стандартную DIN-рейку 35 мм в щите или распределительном шкафу.</p>
</li>
<li data-end="1860" data-start="1775">
<p data-end="1860" data-start="1777">Обеспечить защиту от попадания влаги и пыли (особенно в неотапливаемых помещениях).</p>
</li>
<li data-end="1942" data-start="1861">
<p data-end="1942" data-start="1863">При выборе места учитывать, чтобы регулятор времени был доступен для настройки.</p>
</li>
<li data-end="2010" data-start="1943">
<p data-end="2010" data-start="1945">Подключать строго в соответствии со схемой, указанной на корпусе.</p>
</li>
<li data-end="2153" data-start="2011">
<p data-end="2153" data-start="2013">При подключении к нагрузке мощностью близкой к 5 А — использовать дополнительные промежуточные реле или контакторы для повышения надежности.</p>
</li>
</ul>

<hr data-end="2158" data-start="2155" />
<h3 data-end="2195" data-start="2160">📌 Рекомендации по эксплуатации</h3>

<ul data-end="2573" data-start="2196">
<li data-end="2277" data-start="2196">
<p data-end="2277" data-start="2198">Периодически проверять работоспособность реле (особенно в ответственных цепях).</p>
</li>
<li data-end="2322" data-start="2278">
<p data-end="2322" data-start="2280">Не превышать токовую нагрузку (5 А макс.).</p>
</li>
<li data-end="2405" data-start="2323">
<p data-end="2405" data-start="2325">При необходимости менять время задержки аккуратно, чтобы не повредить регулятор.</p>
</li>
<li data-end="2517" data-start="2406">
<p data-end="2517" data-start="2408">При длительном использовании в тяжелых условиях рекомендуется организовать дополнительную вентиляцию в шкафу.</p>
</li>
<li data-end="2573" data-start="2518">
<p data-end="2573" data-start="2520">Защищать от резких перепадов температуры и влажности.</p>
</li>
</ul>

<h2>Характеристики</h2>

<table>
<tbody>
<tr>
<td>Номинальное напряжение питания цепи управления переменного тока, В</td>
<td>230</td>
</tr>
<tr>
<td>Тип напряжения управления</td>
<td>AC</td>
</tr>
<tr>
<td>Временной диапазон, сек</td>
<td>12...120</td>
</tr>
<tr>
<td>Функция задержки на включение</td>
<td>Нет</td>
</tr>
<tr>
<td>Функция задержки на выключение</td>
<td>Да</td>
</tr>
<tr>
<td>Количество главных нормально разомкнутых (НО) контактов</td>
<td>1</td>
</tr>
<tr>
<td>Номинальный ток, А</td>
<td>5</td>
</tr>
<tr>
<td>Функция звезда/треугольник</td>
<td>Нет</td>
</tr>
<tr>
<td>Механическая износостойкость, циклов</td>
<td>1000000</td>
</tr>
<tr>
<td>Электрическая износостойкость, циклов</td>
<td>100000</td>
</tr>
<tr>
<td>Номинальное напряжение изоляции, В</td>
<td>250</td>
</tr>
<tr>
<td>Габаритные и установочные размеры (ШхВхГ), мм</td>
<td>18x86x67</td>
</tr>
<tr>
<td>Серия</td>
<td>NTE8</td>
</tr>
<tr>
<td>Рабочая температура окружающей среды, °C</td>
<td>-5…+40</td>
</tr>
<tr>
<td>Функция мгновенного срабатывания импульсом</td>
<td>Нет</td>
</tr>
<tr>
<td>Количество главных нормально замкнутых (НЗ) контактов</td>
<td>0</td>
</tr>
</tbody>
</table>

<h2>Схема подключения</h2>

<p><img alt="" src="https://images.satu.kz/217295126_w640_h2048_izobrazhenie_2024_01_30_104657780.png?fresh=1&;PIMAGE_ID=217295126" style="width: 505px; height: 687px;" /></p>
