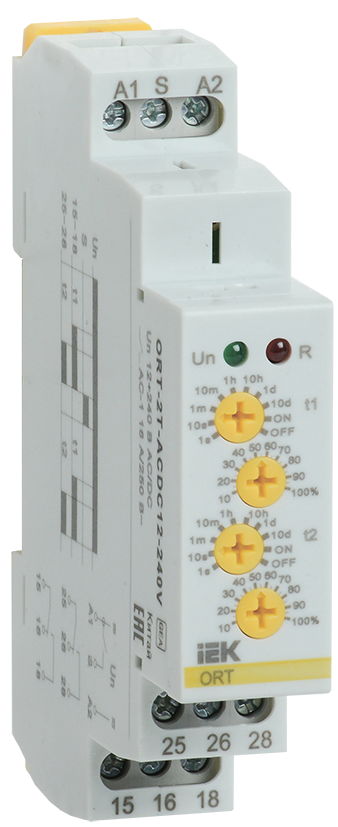

Реле задержки включения ORT-2T 2SPDT 8А Uупр=230VAC (две независимымые уставки) IEK

Назначение

Реле задержки включения ORT-2T 2SPDT 8А 230В AC IEK предназначено для автоматического включения электротехнического оборудования с выдержкой времени после подачи команды на включение.

Устройство оснащено двумя независимыми перекидными контактами с индивидуальными временными уставками, что позволяет управлять несколькими нагрузками с разной задержкой включения.

Принцип работы

После подачи питания на клеммы A1–A2 и управляющего сигнала на вход S начинается отсчёт времени задержки.

По истечении установленного времени t1 срабатывает первая контактная группа (15–16–18), а по истечении времени t2 — вторая контактная группа (25–26–28). Задержки t1 и t2 настраиваются независимо.

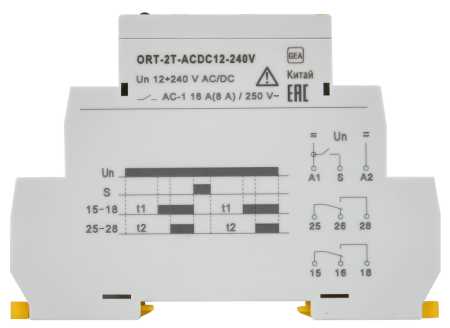

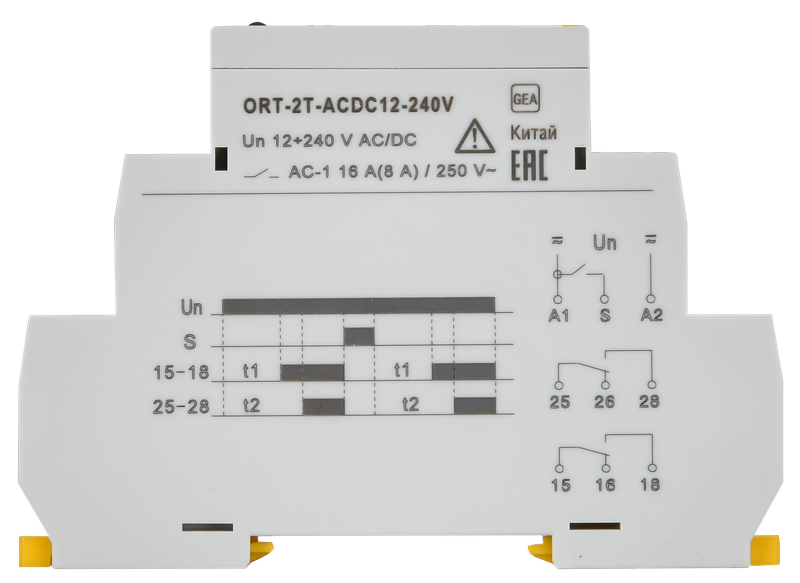

Режим работы (расшифровка по лицевой панели)

• Задержка включения по управляющему сигналу
  При подаче сигнала S начинается отсчёт времени задержки.
• Контактная группа 1 (15–16–18, t1)
  По истечении времени t1 контакт переключается в рабочее положение.
• Контактная группа 2 (25–26–28, t2)
  По истечении времени t2 контакт переключается независимо от первой группы.
• Сброс
  При снятии сигнала S обе контактные группы возвращаются в исходное состояние без задержки.

Преимущества

• Две независимые временные уставки для разных нагрузок
• Широкий диапазон регулировки времени без доп. оборудования
• Питание от переменного и постоянного тока
• Наглядная индикация состояния работы
• Элементная база от ведущих мировых производителей
• Монтаж на стандартную DIN-рейку 35 мм
• Корпус из не поддерживающих горение материалов

Где применяется

• Шкафы управления и автоматики
• Системы освещения и вентиляции
• Насосные и инженерные установки
• Пуск исполнительных механизмов с задержкой
• Промышленные и коммерческие объекты

Монтаж и эксплуатация

• Установка на DIN-рейку 35 мм
• Подключение через винтовые клеммы
• Независимая настройка t1 и t2
• Перед монтажом обязательно снять напряжение
• Рекомендуется проверять правильность выбранных уставок

Технические характеристики

Часто задаваемые вопросы (FAQ)

• Можно ли задать разное время для двух выходов?
  Да, каждая контактная группа имеет собственную независимую уставку.
• Подходит ли реле для пуска двигателей?
  Да, применяется для задержанного включения пускателей и контакторов.
• Совместимо ли с DIN-рейкой?
  Да, стандартная DIN-рейка 35 мм.
