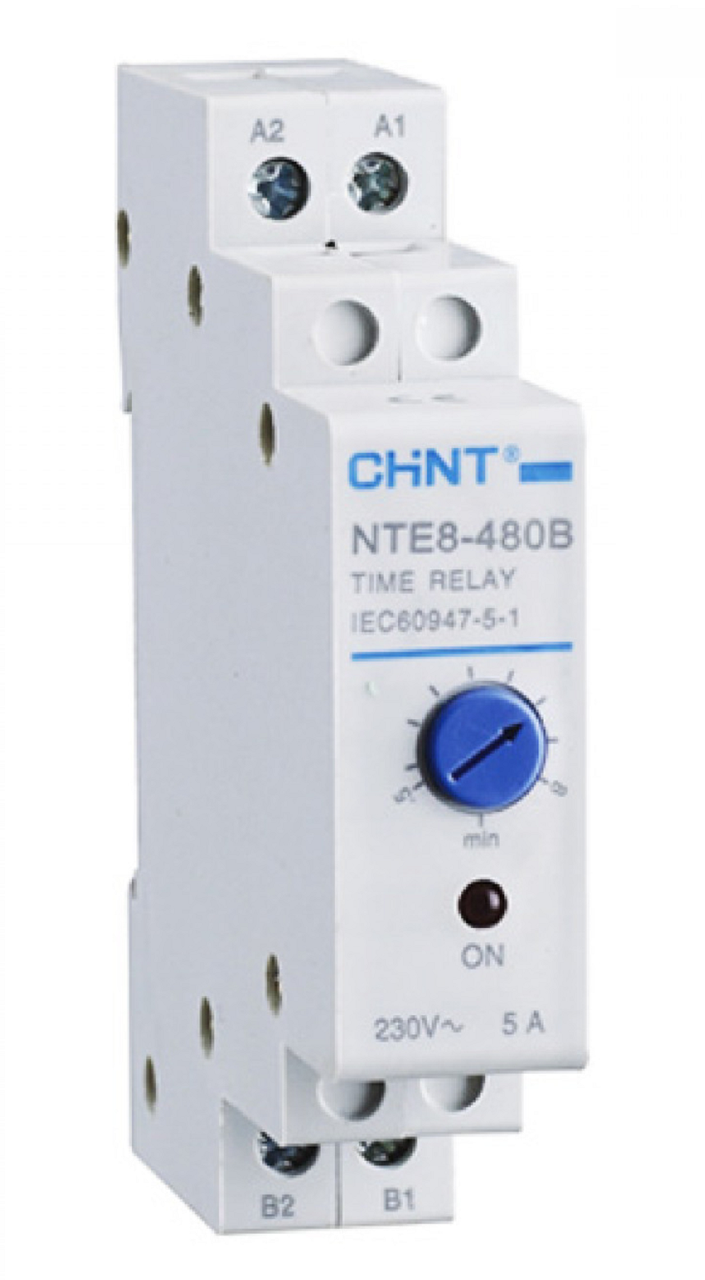

Реле времени CHINT NTE8-480В (задержка включения), 0.5 сек - 8 мин, 1NO, 230 В АС

<h2>Назначение</h2>

<p>Реле задержки включения NTE8-480В используется для управления временем подачи питания на нагрузку. После появления управляющего напряжения реле отсчитывает заданное время (от 0,5 до 8 минут) и только после этого замыкает контакт на включение нагрузки.</p>

<p>Основная задача — задерживать включение оборудования, чтобы избежать перегрузок, скачков тока и обеспечить правильную последовательность запуска устройств.</p>

<hr />
<h3>📌 Принцип работы</h3>

<ol>
<li>
<p>При подаче управляющего напряжения 230 В AC реле начинает отсчет времени.</p>
</li>
<li>
<p>В течение установленного времени контакты реле остаются разомкнутыми.</p>
</li>
<li>
<p>По истечении задержки контакт 1NO (нормально разомкнутый) замыкается — нагрузка подключается.</p>
</li>
<li>
<p>При отключении управляющего напряжения — реле сбрасывается.</p>
</li>
</ol>

<p>Диапазон времени задержки регулируется встроенным переключателем или потенциометром в пределах 0,5–8 минут.</p>

<hr />
<h3>📌 Где применяется</h3>

<ul>
<li>
<p>Системы автоматизации (постепенный запуск линий, насосов, вентиляторов и т.д.).</p>
</li>
<li>
<p>Щиты управления освещением (плавный пуск после подачи питания).</p>
</li>
<li>
<p>Оборудование HVAC (отопление, вентиляция, кондиционирование).</p>
</li>
<li>
<p>Машиностроение и производственные комплексы.</p>
</li>
<li>
<p>Защита оборудования от бросков тока при массовом включении.</p>
</li>
</ul>

<hr />
<h3>📌 Преимущества</h3>

<ul>
<li>
<p>Широкий диапазон настройки времени — удобно под разные задачи.</p>
</li>
<li>
<p>Компактный размер — легко устанавливается в стандартные шкафы на DIN-рейку.</p>
</li>
<li>
<p>Надежность и долговечность — рассчитано на частые циклы работы.</p>
</li>
<li>
<p>Простота регулировки — время легко настраивается вручную.</p>
</li>
<li>
<p>Подходит для систем с напряжением 230 В — наиболее распространенный стандарт в сетях.</p>
</li>
</ul>

<hr />
<h3>📌 Рекомендации по монтажу</h3>

<ul>
<li>
<p>Устанавливать на стандартную DIN-рейку 35 мм.</p>
</li>
<li>
<p>Соблюдать правильность подключения управляющего напряжения (230 В AC).</p>
</li>
<li>
<p>Обеспечить защиту от перенапряжений с помощью УЗИП или варисторов (если установка в местах с нестабильной сетью).</p>
</li>
<li>
<p>Рабочая температура: уточнять по паспорту (обычно от -20 °C до +55 °C).</p>
</li>
</ul>

<hr />
<h3>📌 Рекомендации по эксплуатации</h3>

<ul>
<li>
<p>Периодически проверять корректность времени срабатывания.</p>
</li>
<li>
<p>Избегать работы в условиях сильной вибрации и высокой влажности без соответствующей защиты.</p>
</li>
<li>
<p>При необходимости изменения времени задержки — отключить питание перед регулировкой.</p>
</li>
<li>
<p>Следить за состоянием контактов в случае высокочастотного включения/отключения (износ).</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Функция мгновенного срабатывания импульсом</td>
<td>Нет</td>
</tr>
<tr>
<td>Функция задержки на включение</td>
<td>Нет</td>
</tr>
<tr>
<td>Количество главных нормально замкнутых (НЗ) контактов</td>
<td>0</td>
</tr>
<tr>
<td>Функция звезда/треугольник</td>
<td>Нет</td>
</tr>
<tr>
<td>Номинальный ток, А</td>
<td>5</td>
</tr>
<tr>
<td>Функция задержки на выключение</td>
<td>Да</td>
</tr>
<tr>
<td>Количество главных нормально разомкнутых (НО) контактов</td>
<td>1</td>
</tr>
<tr>
<td>Габаритные и установочные размеры (ШхВхГ), мм</td>
<td>18x86x67</td>
</tr>
<tr>
<td>Электрическая износостойкость, циклов</td>
<td>100000</td>
</tr>
<tr>
<td>Тип напряжения управления</td>
<td>AC</td>
</tr>
<tr>
<td>Временной диапазон, сек</td>
<td>0,5...480</td>
</tr>
<tr>
<td>Номинальное напряжение питания цепи управления переменного тока, В</td>
<td>230</td>
</tr>
<tr>
<td>Номинальное напряжение изоляции, В</td>
<td>250</td>
</tr>
<tr>
<td>Механическая износостойкость, циклов</td>
<td>1000000</td>
</tr>
<tr>
<td>Рабочая температура окружающей среды, °C</td>
<td>-5…+40</td>
</tr>
<tr>
<td>Серия</td>
<td>NTE8</td>
</tr>
</tbody>
</table>

<h2>Схема подключения</h2>

<h2><img alt="" src="https://images.satu.kz/232518284_w640_h2048_izobrazhenie_2025_04_27_122241952.png?fresh=1&;PIMAGE_ID=232518284" style="width: 895px; height: 344px;" /> </h2>
