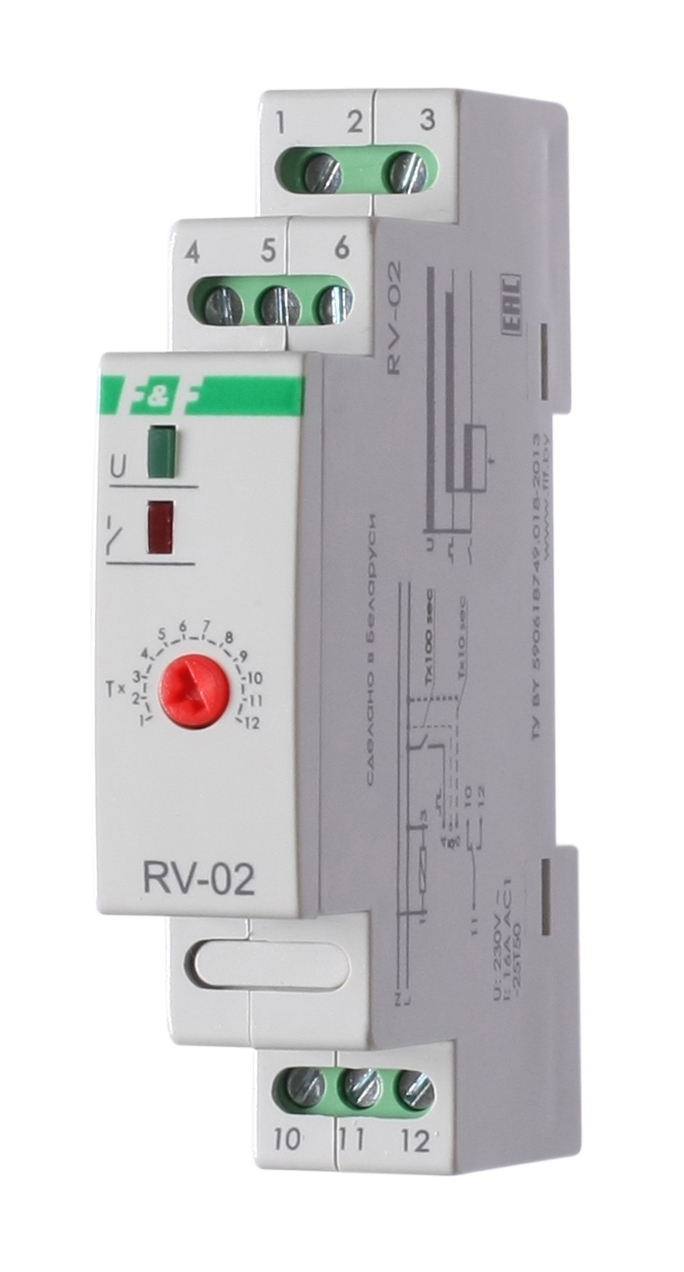

Реле задержки выключения RV-02 1SPDT 8А Uупр.=230VAC (tрег.=1-1200сек.) F&F

Назначение

Реле времени задержки выключения RV-02 предназначено для автоматического отключения электрической цепи с задержкой после снятия управляющего напряжения.

То есть после того как управляющее напряжение пропадает, реле ещё удерживает выход замкнутым в течение установленного времени, а затем отключает нагрузку.

⚙️ Принцип работы

Запуск реле подачей напряжения питания:

1. После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени.
2. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11.
3. В таком положении реле находится до отключения питания.

Запуск реле управляющим сигналом:

1. При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11).
2. В таком положении реле находится до отключения питания или размыкания контакта S.
3. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается.
4. При замыкании контакта S отсчёт начинается снова.

💡 Где применяется

• Освещение лестничных клеток и подъездов.

• Освещение складов и технических помещений.

• Управление вытяжками и вентиляторами (например, в ванных комнатах: вентилятор продолжает работать после выключения света).

• Сценарии с контролем догрева, дожигания, дозарядки.

• В системах охраны или сигнализации для временного удержания питания цепи.

• В промышленной автоматике для управления пуском/остановкой механизмов.

✅ Преимущества

• Простая настройка времени задержки с помощью поворотного регулятора.

• Компактное исполнение на DIN-рейку.

• Рабочее напряжение 230 В AC.

• Надёжная коммутация нагрузки до 16 А (резистивной).

• Универсальность применения.

• Стабильность и точность срабатывания.

• Быстрая индикация состояния с помощью встроенного светодиода.

🔧 Рекомендации по монтажу

1. Установка

   • Монтируется на стандартную DIN-рейку в распределительном щите.

   • Подключать строго по схеме, указанной на корпусе реле и в паспорте изделия.

2. Проводка

   • Использовать проводники соответствующего сечения, рассчитанные на ток до 16 А.

   • Обеспечить надёжный контакт в клеммах, избегая ослабления или «заламывания» проводников.

3. Защита

   • Рекомендуется устанавливать автоматический выключатель и УЗО на вводе цепи для защиты реле и нагрузки.

   • Соблюдать рекомендуемые условия эксплуатации: температура, влажность, отсутствие конденсата.

⚠️ Рекомендации по эксплуатации

• Периодически проверять корректность работы реле при техническом обслуживании щита.

• При использовании в средах с повышенной вибрацией или запылённостью — размещать реле в защищённых шкафах.

• Не допускать превышения номинального тока нагрузки (16 А) и напряжения.

• В случае с индуктивной нагрузкой (например, двигатели, трансформаторы) — применять защитные RC-цепочки (супрессоры) для предотвращения повреждения контактов.

Технические характеристики

Схема подключения
