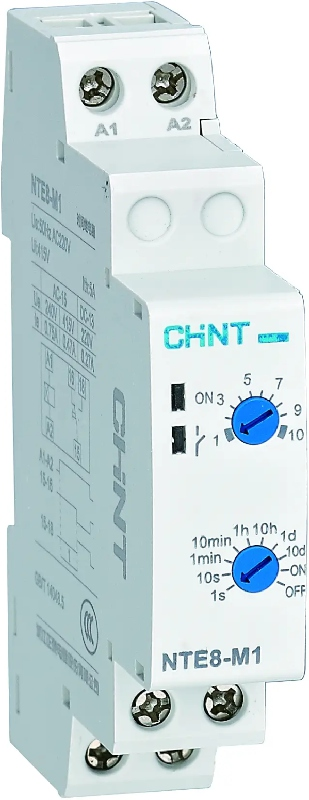

Реле времени CHINT NTE8-M1 (задержка включения), 1 сек – 10 дн, 1 контакт, 230 В

Назначение

Реле времени NTE8-M1 предназначено для автоматического включения и выключения электрических цепей через заданный интервал времени.
Используется для управления нагрузками в системах освещения, вентиляции, отопления, насосами и другими электроприборами, требующими задержки или циклического управления.

📌 Принцип работы

• Реле подключается к сети 230В.

• После подачи питания начинается отсчет времени в зависимости от выбранной настройки.

• По истечении установленного интервала реле замыкает или размыкает свой контакт (1NO — нормально разомкнутый).

• Период настройки: от 1 секунды до 10 дней.

• Время работы и паузы можно задать вручную с помощью шкалы настройки на корпусе.

• Возможность задания временных циклов в течение суток или на несколько дней делает его удобным для длительных программ.

• При подаче питания реле NTE8-M1 начинает периодически переключать контакты 15–16 и 15–18 с интервалом времени ttt до тех пор, пока питание не отключат.

📌 Где применяется

• Управление уличным и внутренним освещением (по расписанию).

• В автоматике насосов и систем полива.

• Системы вентиляции и кондиционирования.

• Тепловые завесы, электрокотлы.

• Промышленные процессы с временным контролем.

• Управление рекламными вывесками, витринами.

📌 Преимущества

• Широкий диапазон установки времени — от 1 секунды до 10 суток.

• Работа от стандартной сети 230В — не требует дополнительного источника питания.

• Простота настройки — поворотные регуляторы для точного задания времени.

• Компактный размер — подходит для установки на DIN-рейку в щитках.

• Надежный контакт 1NO на 5А — можно коммутировать как силовую, так и управляющую нагрузку.

• Высокая точность срабатывания.

• Экономия электроэнергии за счет отключения ненужной нагрузки по расписанию.

📌 Рекомендации по монтажу

• Устанавливать на стандартную DIN-рейку (35 мм).

• Обеспечить хорошую вентиляцию в щитке — прибор выделяет минимальное, но постоянное тепло.

• Подключение выполнять согласно схеме на корпусе, соблюдая полярность и напряжение питания.

• Обязательно проверить надежность крепления проводников в клеммах (рекомендуемый момент затяжки — согласно паспорту).

• При настройке времени избегать резких движений ручек-регуляторов.

• Не устанавливать в местах с сильной вибрацией, пылью, влагой или перепадами температуры (если это не оговорено степенью защиты корпуса).

📌 Рекомендации по эксплуатации

• Проводить периодическую проверку настроек (особенно в системах, где точность времени критична).

• Избегать работы реле при нагрузках, превышающих 5А — для большей нагрузки использовать внешние контакторы.

• При сбоях в сети или сильных скачках напряжения рекомендуется ставить устройства защиты (реле контроля напряжения, варисторы).

• В случае долгого простоя устройства — перед вводом в эксплуатацию рекомендуется провести тестирование всех режимов.

Технические характеристики

Схема включения

Характеристики

Панель управления

• 1 - Индикаторная лампа питания (зеленый светодиод);
• 2 - Индикаторная лампа работы (красный светодиод);
• 3 - Настройка дня и времени (t);
• 4 - Диапазон задержки;
• 9 - Диапазон задержки и настройки функции ВКЛ/ВЫКЛ;
• 10 - Настройка функции задержки (режим задержки NTE8-M2: A, H, C, W, Di, D, B).

Диаграмма рабочей последовательности
