Реле времени многофункциональное CHINT NTE8-M2, 7 программ, 1 контакт, 230 В АС

Назначение

Реле времени NTE8-M2 предназначено для отсрочки включения или выключения электрических цепей по заранее установленной программе.

Оно используется для автоматизации управления процессами, где требуется выдержка времени: освещение, вентиляция, отопление, насосы, промышленное оборудование и т.п.

Принцип работы

NTE8-M2 имеет 7 встроенных функций (режимов работы):

• Задержка на включение

• Задержка на отключение

• Импульсное реле

• Генерация импульсов

• Функция циклического таймера (вкл/выкл)

Пользователь с помощью регуляторов выбирает:

• Функцию работы

• Диапазон времени (от секунд до часов)

• Точное значение выдержки

После подачи сигнала управления или подачи питания реле запускает отсчет времени и управляет встроенным контактным выходом SPDT (1 переключающий контакт), замыкая или размыкая его в соответствии с заданной программой.

Где применяется

• Системы освещения (например, автоматическое отключение)

• Управление вентиляцией и отоплением

• Промышленные конвейеры

• Насосные станции

• Автоматизация ворот, шлагбаумов

• Таймерные розетки и панели

Преимущества

• Многофункциональность — 7 режимов работы в одном устройстве

• Компактность — корпус под монтаж на DIN-рейку 35 мм

• Простота настройки — удобные поворотные регуляторы на лицевой панели

• Высокая точность выдержки времени

• Надежность — рассчитано на ток коммутации до 5А

• Широкий диапазон времени (от 0,1 секунды до 100 часов)

• Универсальность — стандартное напряжение питания 230 В AC

Рекомендации по монтажу

• Устанавливать на стандартную DIN-рейку внутри распределительного шкафа.

• Обеспечить нормальную вентиляцию вокруг реле, чтобы избежать перегрева.

• Подключать провода согласно электрической схеме, указанной в паспорте устройства.

• Использовать провода сечением, соответствующим току нагрузки.

• Проверить корректность выбранной программы и установленного времени перед запуском.

Рекомендации по эксплуатации

• Регулярно проверять надежность крепления на DIN-рейке и целостность клеммных соединений.

• Не превышать указанные допустимые токи и напряжение для контактной группы.

• Избегать работы реле во влажных или сильно пыльных средах без дополнительной защиты.

• При изменении программы — обесточить реле перед перенастройкой.

• При длительном отключении оборудования рекомендуется отключать питание устройства.

Технические характеристики

Схема включения

Характеристики

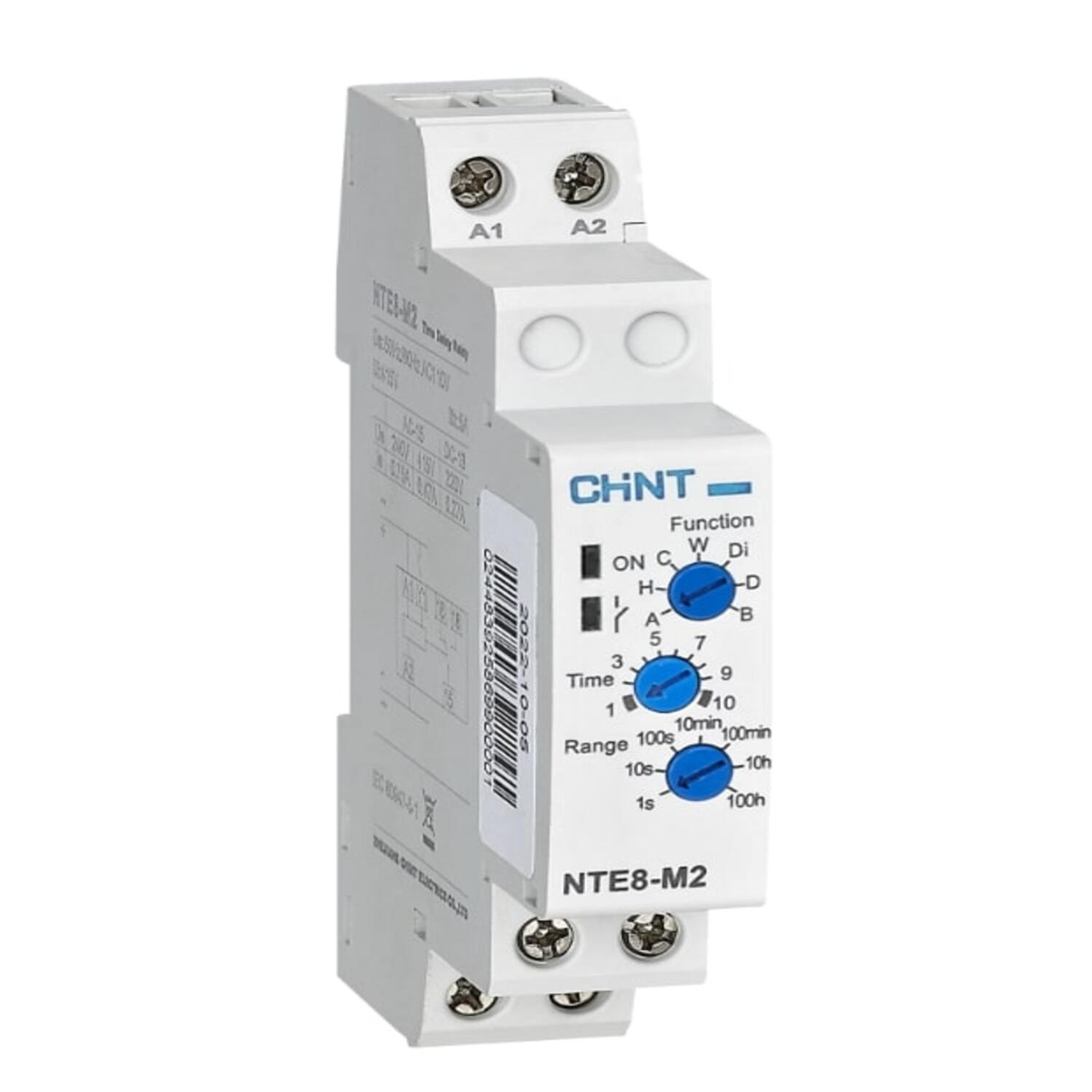

Панель управления

• 1 - Индикаторная лампа питания (зеленый светодиод);
• 2 - Индикаторная лампа работы (красный светодиод);
• 3 - Настройка дня и времени (t);
• 4 - Диапазон задержки;
• 9 - Диапазон задержки и настройки функции ВКЛ/ВЫКЛ;
• 10 - Настройка функции задержки (режим задержки NTE8-M2: A, H, C, W, Di, D, B).

Диаграмма рабочей последовательности
