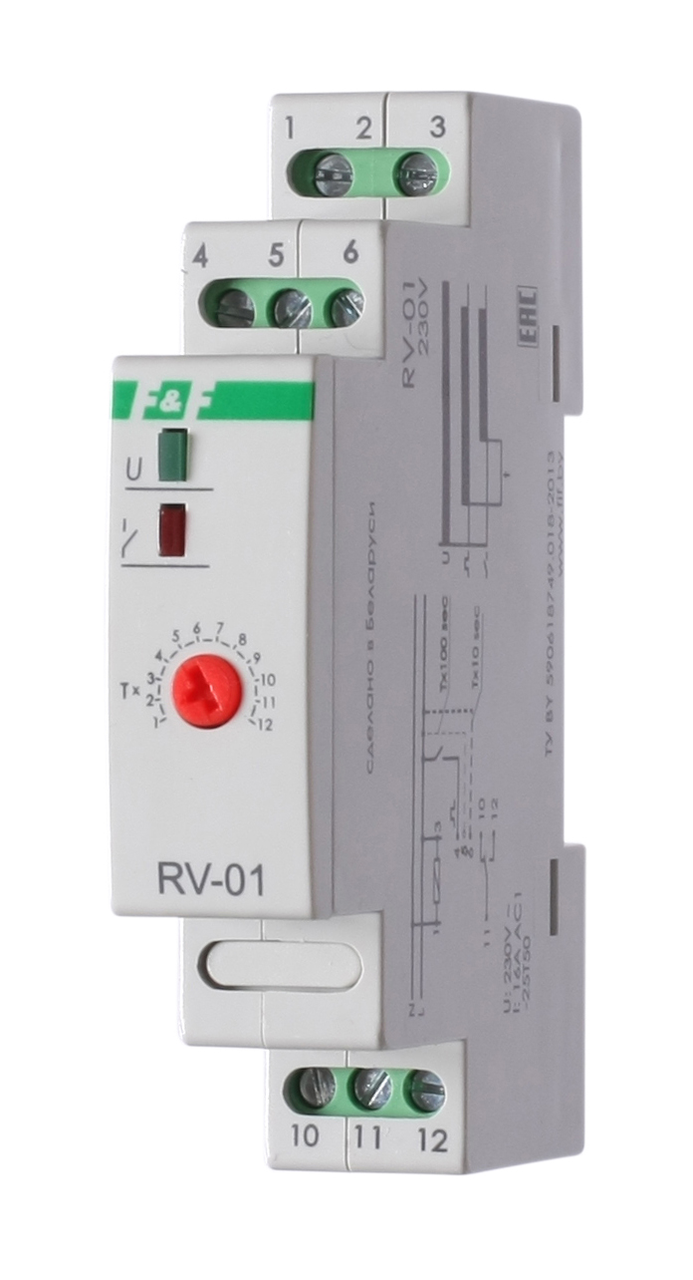

Реле времени RV-01 230В AC 16А (1-12 / 10-120 / 100-1200 сек.) 1SPDT F&F
Назначение
Реле времени RV-01 предназначено для автоматизации процессов включения нагрузки с задержкой во времени.
Применяется для управления освещением, вентиляцией, насосами, нагревателями и другими устройствами в системах электроснабжения и автоматизации, где требуется запуск оборудования спустя заданный интервал времени.
Принцип работы
1. Пуск по подаче питания:
- После подачи питающего напряжения начинается отсчёт заданного времени.
- По истечении установленной выдержки исполнительное реле замыкает контакты 11-12, включая нагрузку.
- В этом состоянии реле остаётся до отключения питания.
2. Пуск по управляющему сигналу (вход S):
- При замыкании входа S запускается отсчёт времени.
- По окончании – замыкаются контакты 11-12.
- Реле остаётся включенным до размыкания входа S или отключения питания.
- Если S разомкнуть до окончания таймера, отсчёт прерывается.
- При следующем замыкании – начинается заново.
✅ Преимущества
-
Гибкие настройки времени: три диапазона от 1 до 1200 секунд
-
Наличие входа управления — удобно для пуска от кнопки, датчика и т.д.
-
Индикация состояния — 2 светодиода для контроля питания и состояния реле
-
Надежность — более 100 000 коммутационных циклов
-
Компактный корпус 1S (18 мм) — экономия места в щитке
-
Простота монтажа — установка на стандартную DIN-рейку
-
Универсальность — подходит для бытовых и промышленных систем автоматизации
🌍 Область применения
-
Системы освещения (автоматическое включение света с задержкой)
-
Насосные станции и вентиляторы
-
Обогреватели и тепловые завесы
-
Электрощитовые установки и распределительные пункты
-
Автоматизация технологических процессов на производстве
🛠️ Рекомендации по монтажу и эксплуатации
-
Установку следует производить на DIN-рейку шириной 35 мм в щите с температурой окружающей среды от -25 до +50 °C.
-
Подключение выполняется с помощью винтовых зажимов (до 2,5 мм²).
-
Рекомендуется соблюдать момент затяжки — 0,4 Н·м.
-
Не использовать устройство во взрывоопасных и чрезмерно пыльных средах.
-
Проверяйте правильность установки времени и состояния входа управления перед запуском.
📊 Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 230 В AC |
| Максимальный ток | 16 А (AC-1) |
| Контакт | 1 переключающий (SPDT) |
| Диапазон выдержки времени | 1–12 / 10–120 / 100–1200 сек |
| Кол-во функций | Многофункциональное |
| Вход управления | Да (контакт S) |
| Индикация | 2 светодиода |
| Потребляемая мощность | 1 Вт |
| Диапазон температур | –25…+50 °C |
| Степень защиты | IP20 |
| Износостойкость | > 100 000 циклов |
| Категория перенапряжения | III |
| Размеры (ШхВхГ) | 18×90×65 мм |
| Масса | 55 г |
| Монтаж | На DIN-рейку |
| Подключение | Винтовые зажимы до 2,5 мм² |
Ваши преимущества при работе с нами в Казахстане:
✔️ Сертифицированная продукция
✔️ Поставка со склада или под заказ
✔️ Поддержка по подбору, монтажу и наладке
✔️ Конкурентные цены и гибкие условия сотрудничества
📦 Готовы к заказу и установке.
Оптимальное решение для профессионалов автоматики и электромонтажа.
