Артикул:
EA01.005.002
Автоматика управления освещением · Бистабильные реле · F&F

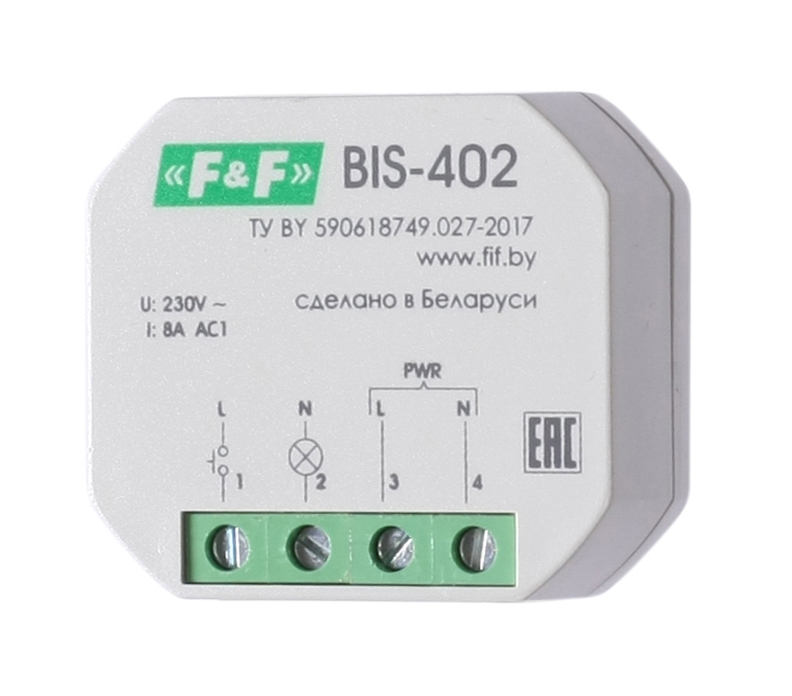

Реле импульсное F&F BIS-402, 8 А, 230 В AC, 1 СО, в подрозетник, IP20
Производитель: F&F (Евроавтоматика ФиФ) · Модель: BIS-402 · Ток контактов: 8 А · Напряжение питания: 230 В AC · Контакты: 1 СО · Монтаж: В подрозетник Ø60 мм · Степень защиты: IP20Электронное бистабильное (импульсное) реле F&F серии BIS-402 (номинальный ток исполнительных контактов 8 А при 230 В переменного тока, силовая контактная группа 1 СО, питание от сети 230 В / 50 Гц, управляющий сигнал от параллельных кнопочных выключателей без фиксации, компактный плоский корпус для скрытого монтажа в стандартную монтажную коробку Ø60 мм, степень защиты IP20) предназначено для удобного и экономичного управления группами освещения или силовыми нагрузками из нескольких независимых мест (длинные коридоры, лестничные марши, проходные комнаты, гостевые зоны). В отличие от сложных схем на проходных и перекрестных переключателях, реле BIS-402 срабатывает от кратковременного токового импульса при нажатии на любую из соединенных параллельно звонковых кнопок. Переключение контактов 1 СО происходит поочередно с каждым импульсом, существенно сокращая расход кабеля и упрощая электромонтажные работы.
8 А (AC-1)
Ном. ток
230 В AC
Напряжение
1 СО
Контакты
Подрозетник
Способ монтажа
Импульсный
Сигнал управления
IP20
Степень защиты
📦 Базовая комплектация поставки: Импульсное реле F&F BIS-402 в герметизированном монолитном корпусе с гибкими выводными проводниками · Паспорт изделия с технической схемой подключения и отметкой ОТК завода-изготовителя.
Полные технические характеристики импульсного реле F&F BIS-402
| Наименование технического параметра | Значение стандарта и нормативного регламента F&F |
|---|---|
| Тип электротехнического устройства | Бистабильное (импульсное) реле управления освещением |
| Заводской бренд / Производитель | F&F (Евроавтоматика ФиФ) |
| Заводской артикул / Код заказа | BIS-402 (EA04.001.002) |
| Номинальное напряжение питания схемы | 230 В переменного тока (AC, частота 50 Гц) |
| Допустимое отклонение напряжения питания | 165 – 265 В AC |
| Максимальный ток нагрузки активной цепи (AC-1) | 8 А (активная нагрузка до 1.8 кВт) |
| Конфигурация выходных исполнительных контактов | 1 СО (один переключающий контакт) |
| Тип сигнала в цепи управления | Кратковременный токовый импульс (фазовый или нулевой) |
| Минимальная длительность импульса управления | 160 мс |
| Подключение кнопок с неоновой подсветкой | Да (суммарный ток подсветки кнопок до 5 мА) |
| Собственная потребляемая мощность реле | Не более 0.7 Вт (в режиме ожидания 0.15 Вт) |
| Конструктивный вариант установки на объекте | В установочную коробку (подрозетник Ø60 мм) под кнопочный выключатель |
| Тип вывода внешних проводников | Гибкие многопроволочные концы (длина ~10 см, сечение 0.75–1.0 мм²) |
| Габаритные размеры корпуса (Ø х Высота) | Ø 54 мм, высота 20 мм |
| Степень защиты от пыли и влаги (ГОСТ 14254) | IP20 |
| Диапазон рабочих температур эксплуатации | От минус 25 до плюс 50 градусов Цельсия |
Конструктивные особенности и преимущества реле BIS-402
Установка в подрозетник — компактный размер Ø54х20 мм помещается за любым стандарным кнопочным выключателем.
Группа контактов 1 СО — универсальный переключающий контакт для создания гибких схем коммутации.
Поддержка подсветки — корректно работает со звонковыми кнопками со встроенной подсветкой (до 5 мА).
Минимальное энергопотребление — микропроцессорное управление потребляет всего 0.15 Вт в режиме ожидания.
Экономия кабеля — прокладка тонкого управления 0.5–0.75 мм² к выключателям вместо силовых ВВГнг 3х1.5 мм².
Защита от помех — фильтрация кратковременных сетевых всплесков исключает ложные срабатывания.
💡 Инженерные рекомендации по монтажу, ошиновке и подбору кнопок:
Импульсное реле F&F BIS-402 размещается в глубоком подрозетнике (глубиной 60 мм) за механизмом клавиши без фиксации. Для организации управления с нескольких мест используйте обычные звонковые кнопки (без фиксации), соединенные параллельно. Подключение кнопок к реле выполняется проводниками сечением **0.5–1.5 мм²**. Силовые провода питания 230 В и линии к светильнику прокладываются кабелем ВВГнг-LS сечением **1.5 мм²** под защиту автоматического выключателя 6 А или 10 А. Переключающий контакт **1 СО** позволяет коммутировать как стандартную фазную линию, так и использовать реле в слаботочных сценариях автоматизации.
⚠️ Меры безопасности и жесткие технологические ограничения эксплуатации:
Все работы по соединению гильз или клеммных сжимов (WAGO) в подрозетнике производятся строго при полностью обесточенной силовой сети. **Максимальный ток 8 А:** не подключайте напрямую светодиодные прожекторы или группы драйверов с пусковыми токами свыше 8 А во избежание сваривания контактов 1 СО (для тяжелых светодиодных или индуктивных нагрузок используйте промежуточный контактор). **Степень защиты IP20:** реле предназначено только для внутренних сухих помещений. Категорически запрещается: использовать выключатели с фиксацией клавиши (постоянная подача сигнала приводит к перегреву катушки реле), а также суммарно подключать кнопки с подсветкой, суммарный ток которых превышает 5 мА.
Частые вопросы об импульсном реле F&F BIS-402
Основные параметры
Тип реле
Реле импульсное
Тип монтажа
Накладной
Электрические характеристики
Номинальное напряжение (VAC)
?
Переменное напряжение
230.0
Номинальный ток (А)
8.0
Напряжение управления, В
230 В AC
Параметры для корпусов
Степень защиты IP
20
Параметры для контакторов
Конфигурация контактов
1 С/О
Дополнительно
Страна производителя
Беларусь
