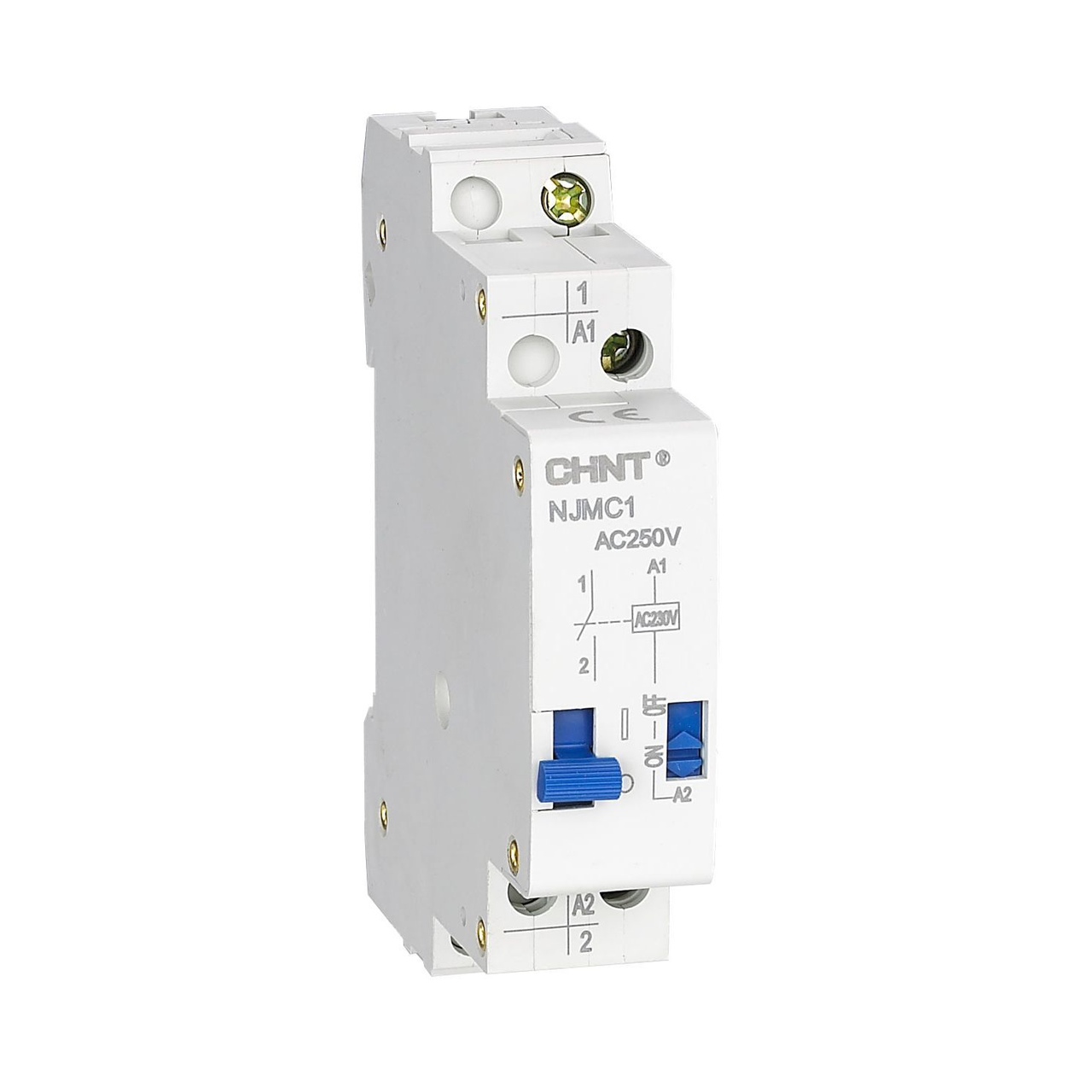

Реле импульсное CHINT NJMC1-16-1, 16 А, 1NO, 230 В АС (657077)
Однополюсное импульсное (бистабильное / шаговое) реле серии NJMC1 от крупного международного электротехнического концерна CHINT Electric · Заводской артикул 657077 (модель NJMC1-16-1) · Номинальный ток силовых контактов 16 А при напряжении 230 В AC (коммутируемая мощность активной нагрузки до 3.5 кВт) · Номинальное напряжение катушки управления 230 В переменного тока · Контактная группа: 1 нормально открытый контакт (1NO) · Предназначено для дистанционного управления освещением и силовыми нагрузками из нескольких точек при помощи подсоединенных параллельно нажимных кнопок без фиксации · Позволяет существенно упростить схемы прокладки кабеля и отказаться от сложных комбинаций проходных и перекрестных выключателей · Энергосберегающая конструкция: катушка потребляет ток только в короткий момент подачи импульса · Модульное исполнение шириной 18 мм (1 модуль) на DIN-рейку с селектором ручного управления
Описание
Импульсное (бистабильное) модульное реле CHINT NJMC1-16-1 (артикул 657077, номинальный ток контактов 16 Ампер, напряжение управления 230 В AC, 1 замыкающий контакт 1NO) — это современный коммутационный аппарат, разработанный для эффективной организации систем управления освещением и другими нагрузками из множества независимых мест.
В отличие от обычных контакторов или промежуточных реле, требующих непрерывной подачи напряжения на катушку для удержания контактов в замкнутом состоянии, импульсное реле NJMC1 меняет свое состояние (включено/выключено) исключительно по краткосрочному импульсу тока от управляющей кнопки. Встроенный бистабильный механический замок фиксирует положение контактной группы, что исключает нагрев катушки, гудение и бесполезный расход электроэнергии во время работы.
Использование импульсного реле CHINT NJMC1-16-1 позволяет значительно удешевить электромонтаж в коттеджах, гостиницах, длинных коридорах и офисах. Вместо дорогостоящих проходных и перекрестных выключателей, требующих прокладки многожильных кабелей большого сечения (3×1.5 или 4×1.5 мм²), к управляющим кнопкам достаточно подвести тонкий двужильный провод (например, 2×0.5 или 2×0.75 мм²), соединив параллельно неограниченное число кнопочных выключателей.
| Наименование / Тип устройства | Импульсное (бистабильное / шаговое) реле |
| Торговая марка / Бренд | CHINT Electric |
| Серия оборудования | NJMC1 |
| Модель / Заводской артикул | NJMC1-16-1 (657077) |
| Номинальный рабочий ток силовых контактов ($I_n$) | 16 А (макс. активная мощность нагрузки до 3.5 кВт) |
| Контактная схема | 1NO (1 нормально открытый / замыкающий контакт) |
| Номинальное напряжение управления катушки ($U_c$) | 230 В AC (переменный ток 50 Гц) |
| Минимальная длительность управляющего импульса | 50 мс |
| Тип управляющих элементов | Кнопки без фиксации (звонкового типа) |
| Механический переключатель состояния | Есть (рычажок на передней панели для ручного переключения/блокировки) |
| Электрическая износостойкость | Не менее 100 000 циклов включения/отключения |
| Механическая износостойкость | Не менее 1 000 000 циклов |
| Ширина в модулях (18 мм) | 1 модуль (18 мм) |
| Способ монтажа | На стандартную DIN-рейку 35 мм |
| Сечение подключаемого кабеля | До 6 мм² (силовая цепь) / До 2.5 мм² (цепь управления) |
| Степень защиты корпуса / Клеммников | IP20 (для установки в модульные щиты) |
| Рабочий температурный диапазон | −5 °C … +40 °C |
| Соответствие стандартам | IEC/EN 60669-2-2, ТР ТС 004/2011, ТР ТС 020/2011 |
Сравнительные преимущества построения схемы управления светом с помощью импульсного реле CHINT NJMC1-16-1 в сравнении с классической схемой на проходных и перекрестных выключателях:
| Параметр / Критерий | Проходные и перекрестные выключатели | Импульсное реле CHINT NJMC1-16-1 | Преимущество импульсного реле |
|---|---|---|---|
| Число точек управления | Ограничено (сложная коммутация при > 3 точках) | Не ограничено (все кнопки соединяются параллельно) | Легко организовать 5, 10 или 20 точек включения света. |
| Расход и сечение кабеля | Высокий (3-х и 4-жильные кабельные трассы 1.5 мм²) | Минимальный (2-жильный слаботочный провод к кнопкам) | Экономия кабеля и упрощение расключения в дозовых коробках. |
| Коммутируемая мощность | Ограничена клавишами (обычно 10 А) | Полноценные 16 А (до 3500 Вт) | Прямое подключение мощных групп светильников или прожекторов. |
| Надежность и сервис | При выходе 1 переключателя ломается вся линия | Выход 1 кнопки не влияет на работу остальных | Высокая отказоустойчивость и простота ремонта. |
Сферы применения импульсного реле CHINT NJMC1-16-1:
| Сфера применения | Тип объекта / Зона установки | Назначение импульсного реле |
|---|---|---|
| Жилой сектор (Квартиры / Дома) | Длинные коридоры, лестницы, спальни (управление с 3-4 мест) | Удобное включение и выключение света при входе/выходе и у кровати. |
| Гостиничный бизнес (HoReCa) | Номерной фонд отелей, хоффы, вестибюли, конференц-залы | Управление освещением из нескольких зон номера или зала. |
| Коммерческие и складские объекты | Склады, длинные промышленные пролеты, офисы open-space | Управление группами магистрального освещения с разнесенных постов. |
Чем импульсное реле отличается от стандартного контактора?
Стандартный контактор держит контакты замкнутыми только пока подается напряжение на катушку. Импульсному реле **NJMC1** требуется только краткий электрический импульс для смены состояния, после чего контакты фиксируются механически без расхода тока.
Сколько кнопок можно подключить параллельно к одному реле?
Количество подсоединенных параллельно кнопок без фиксации **практически неограниченно**. Вы можете установить 2, 5, 10 или более кнопок в разных концах здания.
Что происходит при отключении и последующей подаче электричества?
За счет механической бистабильной защелки реле **сохраняет свое последнее положение** (включено или выключено) при пропадании питания в сети.
Можно ли использовать кнопки с неоновой или LED-подсветкой?
При подключении большого количества кнопок с подсветкой ток утечки через лампочки подсветки может вызвать ложные срабатывания катушки. При использовании более 3-5 кнопок с подсветкой рекомендуется убирать лампочки подсветки или использовать специальный компенсатор.
