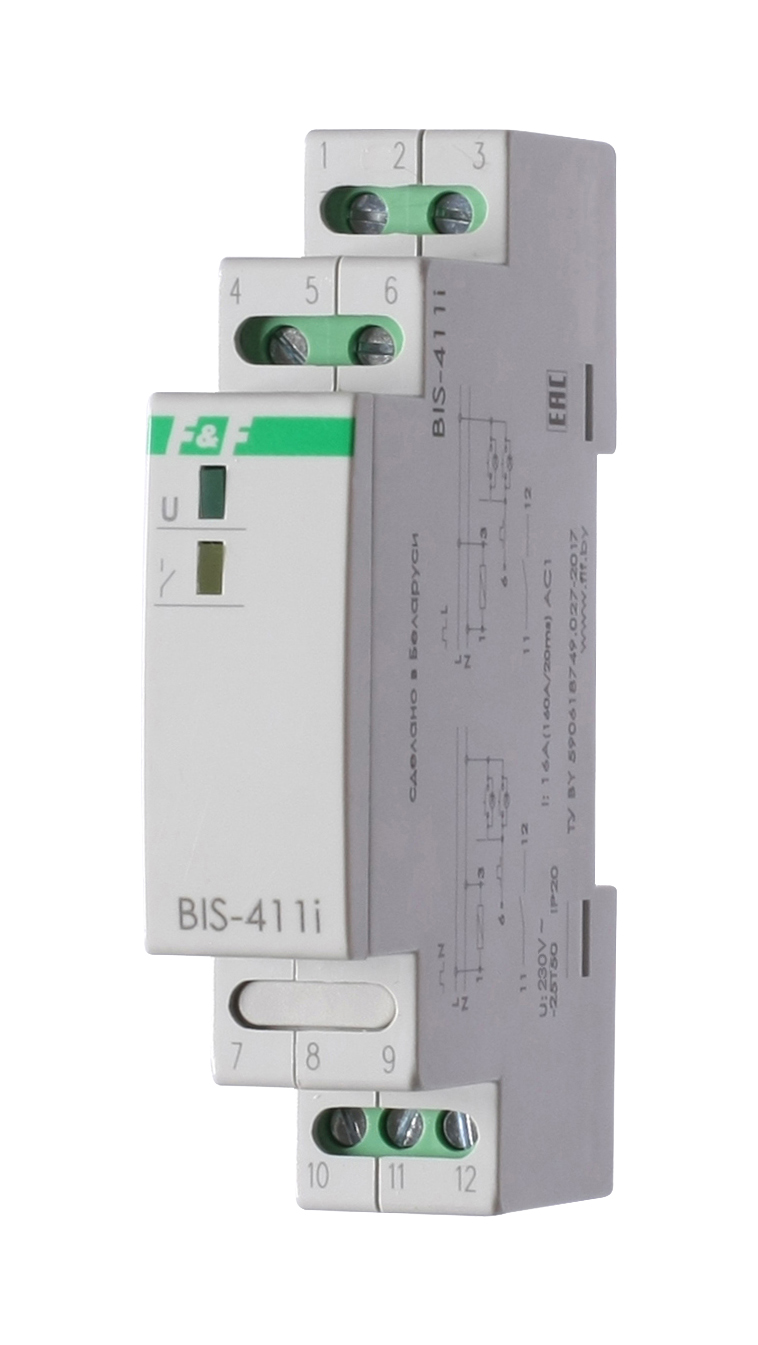

Реле импульсное F&F BIS-411i, 16 А, пиковый ток 320 А/2 мс, 230 В AC, 1 СО

Импульсное реле BIS-411 16А 230В AC 1SPDT F&F

Назначение, принцип работы, преимущества, применение, монтаж и эксплуатация

🔧 Назначение

Импульсное реле BIS-411 от F&F предназначено для дистанционного управления освещением или другими нагрузками с помощью кнопочных выключателей.

Оно обеспечивает чередование состояний «включено/выключено» при каждом импульсе управляющего сигнала.

Реле может управлять одной нагрузкой из нескольких мест без необходимости сложной схемы с перекрестными переключателями.

⚙️ Принцип работы

При подаче кратковременного импульса управления (напряжением 230В AC), реле замыкает или размыкает свой контакт.

Встроенная память состояния сохраняет положение реле даже при отключении питания.

Благодаря сухому контакту исполнительной части, обеспечивается гальваническая развязка между цепью питания и нагрузкой.

✅ Преимущества

• Гальваническая развязка – повышенная безопасность и устойчивость к помехам.

• Сухой контакт (1SPDT) – универсальность в подключении различной нагрузки.

• Память состояния – сохранение положения контактов при сбое питания.

• Совместимость с кнопками с подсветкой – не требует дополнительных элементов.

• Надежность – свыше 100 000 коммутационных циклов.

• Компактные размеры – ширина всего 18 мм, удобен для установки в щит.

• Индикация состояния – два светодиода (питание и нагрузка) для наглядного контроля.

• Монтаж на DIN-рейку – быстрый и удобный монтаж.

🌐 Область применения

• Системы управления освещением в квартирах, домах и офисах.

• Многоуровневое управление светом в лестничных пролетах, коридорах и холлах.

• Промышленные и коммерческие объекты, где необходимо управление из нескольких точек.

• Умные дома и системы автоматизации.

🔧 Рекомендации по монтажу и эксплуатации

• Устанавливать в распределительном щите на стандартную DIN-рейку.

• Обеспечить рабочую температуру от -25°C до +50°C.

• Не превышать максимальный ток нагрузки 16А (AC-1).

• Подключать выключатели с управляющим напряжением 230В AC, током управления <5 мА.

• Обеспечить надежный контакт при затяжке винтов (0,4 Нм).

• Использовать в условиях с второй степенью загрязнения, категория перенапряжения III.

• Избегать попадания влаги – степень защиты IP20, предназначен для установки внутри помещений.

📊 Технические характеристики

🔍 Почему выбирают F&F?

Компания F&F — признанный европейский производитель реле и автоматики с высоким уровнем надежности и качества.

Продукция соответствует европейским стандартам и обеспечивает стабильную работу в бытовых и промышленных системах автоматизации.

Купить реле импульсное BIS-411 16А 230В F&F в Казахстане можно у нас с гарантией, технической поддержкой и быстрой доставкой!

Схема подключения

Диаграмма работы
